干了十几年机械设计，最怕别人问我：这玩意儿简单，几天能画出来？
——简单？你行你上啊！
先不说公差、材料、热处理这些，光是方案讨论就能让人掉层皮。不过话说回来，每次看着一堆铁疙瘩变成能跑能动的设备，那感觉……真的，特别爽。
机械设计门槛不低，但天花板更高。很多人以为会用SolidWorks或者CATIA画个三维图就算入门了，其实离真正能独立做出可量产的产品还差得远。你得懂力学、懂控制、懂工艺，甚至还得懂点成本会计，因为老板会在你耳边念叨：这个轴承太贵，那个铝板能不能换成铁？
今天聊点实在的，不扯那些虚的“设计思维”，就说几个我踩过的坑，还有这些年悟出来的道理。
为什么你画的图，车间师傅一看就火大？
刚入行那会儿，我总把图纸当艺术品，尺寸标得密密麻麻，精度要求写上天——0.01mm同轴度，0.005mm平面度。结果呢？师傅直接拎着图纸找到办公室：“你画的这是神舟飞船？普通铣床干得出来吗！”当时那个窘啊，脸滚烫。
后来我才明白，机械设计的第一原则不是性能最优，而是可制造性。你标一个精度，就意味着更高成本的设备、更慢的节拍、更高的报废率。现在我再标精度，总会先问自己：这个配合真的需要H7吗？换个间隙配合，加个弹性密封圈行不行？
而且啊，车间师傅的经验是宝藏。他们知道什么刀路容易崩刃，什么结构焊接变形小。我现在的习惯是，方案阶段就拉上工艺和师傅一起聊，别看他们满手油污，说出来的改进点经常让你们这些坐办公室的——包括我——茅塞顿开。

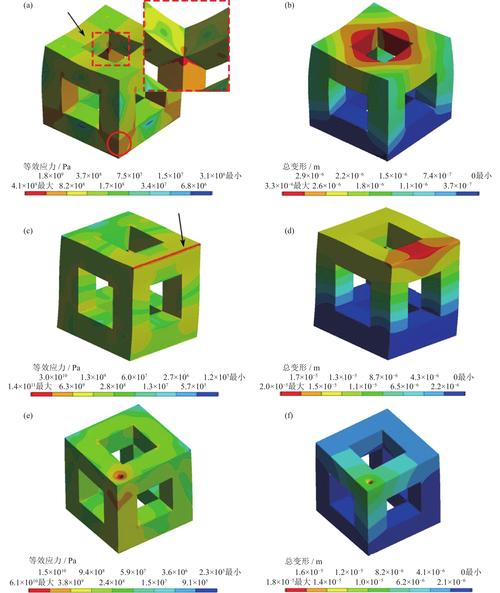

有限元分析？别太迷信那个彩色云图
现在CAE软件越来越傻瓜化，很多新手特别喜欢跑个静力学，截个红红蓝蓝的应力云图发到群里，好像就能证明设计多靠谱。说真的，那玩意儿也就骗骗外行。
我是吃过亏的。有一次设计一个承重支架，FEA算出来安全系数3.2，远大于1.5，结果呢，产品出去三个月就收到退货——焊缝开裂！当时百思不得其解，后来复检才发现，网格划分太粗，应力集中点根本没捕捉到，而且边界条件设错了：实际工况是偏载+冲击，我简化成了均布静载。
所以现在，我总跟团队强调：没有实测验证的仿真都是耍流氓。哪怕只贴几个应变片，或者用推拉力计拉一下原型，也比纯数字靠谱百倍。更别说一些复杂装配体的接触刚度、螺栓预紧力衰减，这些靠默认参数根本算不准。
聊到这儿，可能有人会问：
问：如果公司没有试验条件，纯靠仿真，怎样才能尽量靠谱？
答：说实话，纯仿真只能降低风险，没法消除风险。我的土办法是：第一，网格无关性验证必做，加密一倍网格应力变化超过5%就不能接受；第二，边界条件往最恶劣靠，比如摩擦系数取最小值，间隙填最大值；第三，找同类产品做对标，别人的失效案例就是你的修正因子。实在不行，就加个保险系数——2变4，4变8，但前提是成本还能扛住。
逆向工程省事？小心专利地雷和精度陷阱

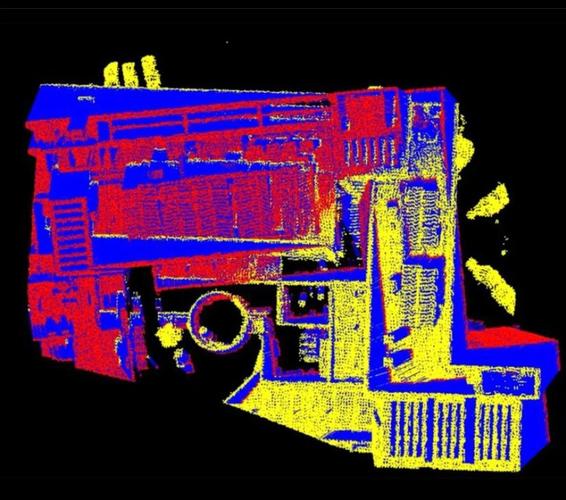

这年头，小公司老板总爱说：“别整那些花里胡哨的，买个竞品回来抄一下！”好吧，逆向确实快，扫描、点云、曲面重构，几天就能出数模。可抄出来的东西，常是知其然不知其所以然——那个奇怪的沉孔也许是避让焊接夹具，那个非标壁厚可能跟注塑模流分析有关。
更吓人的是专利侵权。我前东家就吃过官司，抄了一个快接头的内部锁紧环结构，觉得结构简单没啥创意，结果人家早申请了发明专利，最后赔了三十多万。所以现在，哪怕逆向，我也坚持必须做“规避设计”——找出对方权利要求的保护范围，改结构，甚至改原理，让新设计有实质性进步。
还有一个隐形的坑：精度损失。三维扫描仪标称精度0.02mm，但扫描深孔、反光面、薄壁边缘，误差能放大到0.2mm以上。你拿着这样点云重构出来的数模直接开模，间隙配合可能变成过盈配合，哭都来不及。所以关键配合面，我宁愿用传统量具手工测绘，配合塞规、卡尺、高度尺，慢是慢，但心里踏实。
说到测绘，让我想起一个挺典型的疑问：
问：设计新手应该先学CAD还是先学机械制图？
答：当然是机械制图！见过太多小孩儿，三维软件操作贼溜，一出手画工程图，剖切线乱飞，形位公差找不到基准，粗糙度符号放错位置。机械制图是语言，CAD只是笔。不懂语言，笔再漂亮也写不出好文章。所以我的建议：找一套老旧的《画法几何与机械制图》，把螺纹、齿轮、花键的标准画法吃透，再上软件。还有，多去车间看零件加工后的实物，对比你自己的图纸，那种“原来我标的这个符号代表这么个东西”的顿悟，比任何教程都管用。
设计评审，别怕被人怼成筛子
说实话，我最讨厌的环节就是评审会，但又不得不承认它最有用。每次拿着自以为完美的方案进去，出来时都像被剥了一层皮。电气工程师说你的电机座散热不够，生产部说你的装配顺序根本行不通，采购说你选的型材供货周期三个月起……那心态，真的崩。
可回头想，这些冲突恰恰是设计的价值。一个人在电脑前坐三天，不如一群人对着图纸吵三十分钟。我现在的公司强制规定：任何新项目，起码开三次多学科会议——概念阶段、详细设计阶段、试产前。而且，必须邀请至少一个“愣头青”参加，他们常问出最蠢却最本质的问题：这个零件为什么不能反过来装？为什么非得用不锈钢？——哦对，有时候还真就反过来更合理，只是我们都被惯性思维束缚了。
当然，评审也得有底线。你可以争论尺寸链，争论材料选型，但不能人身攻击。我就见过两个设计师因为一个公差标注吵到摔杯子，事后又一起去喝酒——这行当里，对事不对人是基本素养。
机械设计走到今天，早不是画图匠那么简单了。它得懂上游市场、下游制造，还得会跟软件算法较劲（现在AI辅助设计已经在入侵了，怕不怕？）。但万变不离其宗：好的设计，是平衡的艺术——性能、成本、时间、风险，永远在动态博弈。没有完美的答案，只有当时条件下的最优解。
所以啊，如果你也在画图，看到这边机床又撞刀了，或者装配工抱怨你的螺栓位置手伸不进去，别灰心。谁不是一边挨骂一边成长？把每一次失败当成一次不要钱的试验，数据记下来，下次回避，这就是工程师的本能。
这行水深，但游得久了，你也就成了老水手。
