上周整理柜子，翻出一卷泛蓝的晒图纸。那是1998年我画的第一个零件图，一支0.5的自动铅笔，削得极尖。线宽全靠手腕力道，错一毫米，刮刀片嚓嚓响——整晚白干。真tm怀念那个声音。
手绘时代：线宽里的肌肉记忆
工业绘图最初是门手艺，不是点鼠标。我师傅那辈，画圆先转手腕空比划两圈，再落笔。描图纸贵得要命，错三次就得裁掉重来。💡 但那种训练让我对尺寸极度敏感：一张A0总图，零件编号从1标到147，闭着眼能背出每个螺栓位置。
现在实习生用SolidWorks拉伸切除，一天出十几张图。快是快，可拿到车间，老王师傅总叼着烟说：“这倒角没留退刀槽，小子你纸上谈兵呢？”✅ 看吧，工具省了时间，省不出经验。
二维到三维：为什么步子迈大了扯着蛋
2005年公司强推3D，老工程师集体抵触。 不是不想学——是MBD（基于模型定义）那套，把公差标注直接塞三维模型里，屏幕挤成蜘蛛网。一套减速器壳体，PMI符号比零件还显眼。后来，我们想了个折中：关键配合面用三维表达，其余标注单独出2D控制图。客户居然更接受。
说实话，纯MBD现在也没有完全普及。原因很简单：下游供应商的机床，读二维图还是最稳。图省事？反而费事。
云端协作：图纸长腿了，麻烦也跟着来了
去年跟德国同事联调一个产线，PDM系统里图纸版本飞到V24。我说这版有个孔位调了0.5，他电话里喊：“我用前天那个V19已经放样了！” ❗ 你看，云端同步是快，可版本管理一乱，比丢图纸还可怕。现在我们强制设绿色状态——没有电子签审，谁都不许另存本地。
不过话说回来，Onshape那种纯网页建模，出差拿iPad就能改图，确实爽。上周在机场候机，掏出触控笔调夹具，十分钟给车间传了更新。十年前根本不敢想。
问：现在还有必要练手绘吗？
答：每个月我都让新来的助理练两张。不是复古——你试试不画草图，直接建复杂曲面？手绘透视感，能帮你拆解模型树。而且，跟现场工人沟通，拿张纸勾个剖面，比开笔记本快十倍。这不是情怀，是效率。
公差那点事：不是数字越小越好
见过最扯的图纸，要求一个支架孔位±0.01，结果配个M8螺栓穿过去晃晃荡荡。设计者以为紧公差=高品质，完全不懂配合制。我问：“你给螺栓孔标H7，螺栓本身什么公差？” 哑了。所以，工业绘图真正的核心，从来不是线条好看，是把制造可行性嵌进每一条标注里。
💡 推荐一本书：《机械设计手册》成大先版，第五卷。翻烂为止。

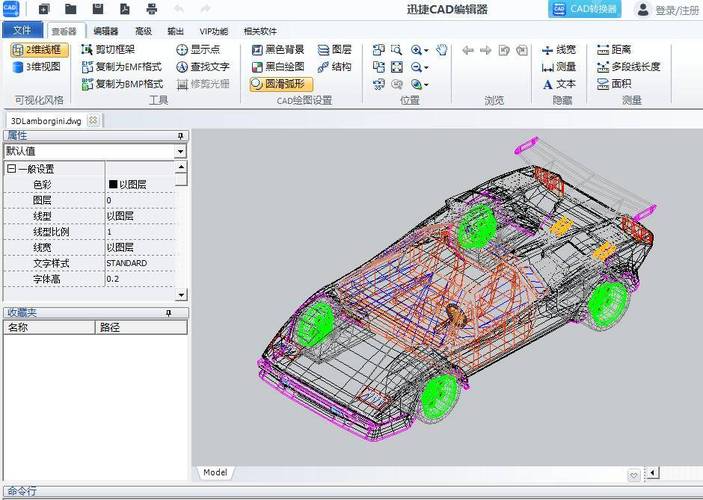

问：中小企业怎么选绘图软件？
答：别追CATIA、NX，除非你做航空汽车。SolidWorks够用，价格也下来了。我们小厂用了七年，最近才补了套ZW3D画模具。关键不是功能多，是工程师用熟——你让他对着屏幕找三天命令，还不如退回AutoCAD。另一条路：Onshape免费版，适合零件少、需协作的团队。反正别让软件比活儿还复杂。
- 二维或三维，看输出物：加工图多，AUTOCAD机械版足够。
- 做非标设计，必须带BOM和受力分析，最好上全套PLM。
- 备好标准化模板库：符号、图框、粗糙度块，省一半时间。
最后说一点扎心的：绘图速度上不来，别老怪键盘。建个好用的物料编码和典型零件库，比你练快捷键有效五倍。
哦对了，昨天审图发现一张轴承座，没画油槽。返工。我批注写：“想想润滑脂往哪跑？” 这行就这样，脑子懒，手指头再快都没用。
