说真的，AutoCAD这东西，学校里教的和实际用的完全是两码事。刚进厂那会儿，我连个图纸集都建不明白，硬是单文件怼了半年。后来大项目一来，改图改到凌晨三点，电脑还崩了——没开自动保存。那种感觉，想一拳砸穿屏幕。但也就是那一刻，我才开始正眼瞧那些曾经觉得“花里胡哨”的功能。今天不是讲命令大全，那玩意儿帮助文档里就有。聊点血泪换来的经验，还有那些藏得很深、但省起时间来能让你早下班的技巧。
图层管理：混乱的根源，也是救赎
你见过一张图打开，所有东西都在0层吗？我见过。而且不止一次。接手这种图，感觉就像进了一个没有门牌号的小区，找条线得用“快速选择”一点点筛。这里说句大实话：图层不是用来分类颜色的，是用来控制线宽、线型和打印的。很多人喜欢用颜色来区分对象，比如红色是中心线，白色是轮廓线——但这样恰恰掉进坑里。因为一旦改了打印样式表，所有颜色依赖的设计都崩盘。正确的做法？建立一套严格的图层命名规则，比如“Mech-轮廓”“Mech-隐藏”“Mech-中心线”，然后通过图层特性管理器统一赋予线宽和线型。记住，每个图层只干一件事。不要因为图省事，把标注和文字塞进同一个层。不然导出PDF的时候，线宽全乱套，你还得返工。
还有个很多人不知道的痛：图层过滤器。图一大，那个下拉菜单长得能撑出屏幕。建几个特性过滤器，比如“仅显示机械层”“隐藏所有标注层”，效率能提升一倍。💡 对了，图层状态管理器是救命的东西。画复杂装配图时，把不同部件的图层状态保存下来，一键切换，爽到飞起。
问：我刚接触AutoCAD，看了网上教程说图层越多越好，搞得我一张图几十个层，找个层要找半天，这正常吗？
答：绝对不正常，而且这属于典型的“过度管理”。图层数量应该和你的设计复杂度匹配。比如单个零件图，有轮廓、中心线、剖面线、标注这四个核心层就够了。不要把每个尺寸都单独设层——那是跟自己过不去。关键是要想清楚，后期会不会需要单独控制某类对象的显示或打印。不会的话，就别建。另外，善用图层分组和命名前缀，比如“DIM-线性”“DIM-角度”，这样它们会自动排列在一起，找起来快得多。还有，试试命令行输入‘LAYERDLGMODE’改成0，用经典图层对话框，比那个面板好用十倍。
图块与动态块：别再做重复的体力活

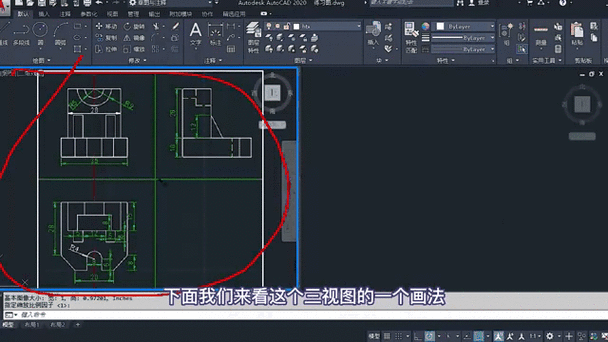

我刚用CAD那两年，画M10的螺栓画了不下三百次。每次都从头拉线，蠢得要死。后来被一个老师傅一顿骂，才知道有图块这回事。但更爽的还在后头——动态块。比如做一个带多种规格的轴承座图块，通过一个可见性参数切换型号，或者用线性参数拖动长度。最开始做动态块确实有点门槛，那个块编辑器刚打开的时候，参数、动作、约束，一堆概念砸过来，真想关掉算了。但当你花半小时调好一个标准件库，往后几年每次调出来，对着图块夹点直接拉伸到目标尺寸，那种顺畅感，会让你原谅当初的暴躁。
有一点必须强调：永远在0层创建图块。这样图块插入哪个层，它就继承哪个层的属性，不会出现颜色、线宽不听使唤的诡异现象。还有，如果一个图块会被用在上百张图里，最好用‘WBLOCK’写成外部块文件，方便统一更新。❗ 最坑的是什么？改了一个块定义，但忘了同步，结果一张图里新旧版本共存，标尺寸全标到错误的位置。所以养成习惯，每次改完块，运行一次‘ATTSYNC’同步属性，再‘REGEN’一把。
尺寸标注：逼死强迫症的最后一根稻草
AutoCAD的标注系统，讲真，庞大到反人类。但一旦驯服，它就是最忠实的工具。标准那套ISO-25样式，看着就难受——箭头太大，文字位置歪。我个人的强迫症做法：给自己定制一套标注样式，全部存进模板文件（.dwt）。新建图纸，直接调模板，再也不用一个一个改。这里面有几个细节决定成败：
- 文字样式：必须用.shx单线体，比如‘gbeitc.shx’，打印出来清晰锐利，比TrueType字体强不止一点。但注意，如果图纸要发给别人，最好把字体包打包，否则对方打开全是问号。
- 全局比例：别在模型空间手动调比例，用注释性对象功能。给标注、文字添加注释性，视口比例一变，它们自动缩放。刚接触时觉得这功能抽象得要命，但理解之后，再也不怕改图框大小了。
- 公差标注：机械图免不了配合公差。在标注样式里建立“对称公差”“极限偏差”等子样式，标注时一键切换，比手动打“+0.02”稳得多，而且不会因为改了主尺寸而忘记更新公差值。
问：同事发来的图纸，标注全炸开了，线和文字是分离的，怎么快速整理？而且还有一堆莫名其妙的替换文字，像“<%>”这种。
答：标注爆炸，通常是对方用了‘EXPLODE’命令，或者转换软件导致的。这个基本不可逆，只能重新标注。预防胜于治疗：收图时先检查，如果发现标注是块参照或关联标注已断开，赶紧要求对方提供原始文件。至于那些奇怪的替换代码，可能是字体映射问题。去‘OPTIONS’里，文件标签页下的“字体映射文件”看看，默认是acad.fmp，里面可以指定用哪种字体替换缺失字体。如果没有，就自己创建一条映射，比如把‘txt;gbeitc.shx’写进去。或者更简单：全选图纸，在特性面板强制统一字体样式，瞬间清爽。
效率革命：那些“就该知道”的高级命令和插件
AutoCAD的原生命令有些藏得极深，但一旦用了就回不去。比如‘FILTER’命令，可以按无数种条件筛选对象，比快速选择更灵活。再比如‘DLI’+空格的连续标注，比一个个点快多了。还有‘BREAKATPOINT’精准打断，画轴断开图时特别实用。不过说到效率，不得不提AutoLISP。它不是程序员的专属。我收藏的几个免费LISP，比如自动生成齿轮廓线、批量修改图号前缀，简直是机械设计的瑞士军刀。不会写没关系，网上大把现成的，加载后命令缩写一设，流程直接简化50%。
问：我对编程一窍不通，但又想学点简单的自动化，从哪里下手？总怕搞坏软件。

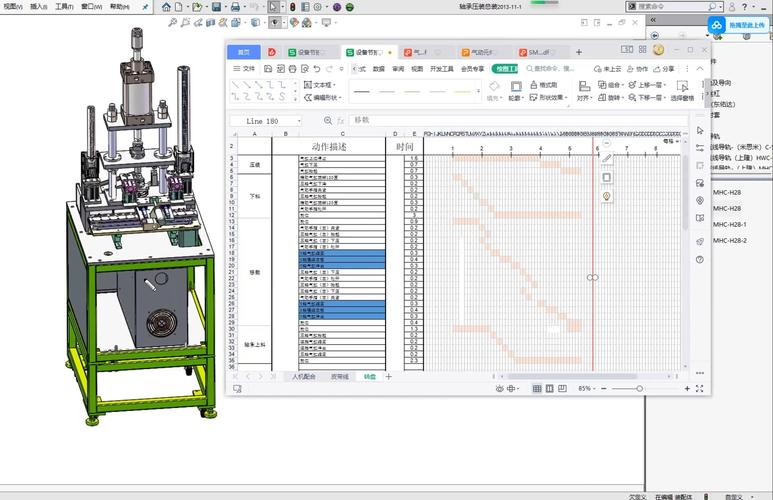

答：完全不用担心，AutoCAD的‘动作录制器’就是给零基础的人准备的。它能把你的操作录制成宏，一键回放。比如画一个标准退刀槽，先手动操作一遍：画线、偏移、修剪，然后停止录制。下次直接‘PLAY’，秒出图。录完的宏还可以编辑，看看它生成的那堆命令语句，慢慢也就看懂了一些简单的LISP逻辑。再进一步，可以学学‘脚本（.scr）’，把常用序列命令存成文本文件，拖放进CAD窗口就自动运行。非常安全，不会搞坏系统。说真的，会一点自动化，你的加班时间至少减少三分之一。
最后啰嗦一句：永远不要忽视硬件。我八年前用集显笔记本跑2010版，开栅格都卡。换成独显+大量内存的台式机后，2018版以上简直丝滑。尤其是模型空间里三维旋转，那种滞后感消失的时候，真的会感叹过去都在虐待自己。好了，这些就是我这十多年和AutoCAD爱恨交织换来的东西。没说到的还有很多，但工艺边留白都不够，下次再聊。
