2026-06-12 06:47:46 作者：网编
分类：文章
为什么你搞不定造粒？——一个老机械师的碎碎念
其实我一开始也极度排斥造粒这活儿。粉末飞得到处都是，环境脏得要命，而且颗粒大小总是不均匀……说实话，那时候觉得造粒简直是邪术。
后来才发现，问题不在工艺本身，在于我们总想用一成不变的参数去应对千变万化的物料。比如有一次，做一种含糖量高的植脂末，湿法制粒，结果物料粘在锅壁上，像涂了一层糖浆，根本下不来。折腾了三天，最后发现是喷液速度和进风温度没匹配好。这种破事，说明书上会写吗？不会！全靠经验积累。
工业造粒，说白了就是把细粉变成颗粒，提高流动性，减少粉尘，方便压片或者装填。但目的不同，工艺选择就天差地别。你如果只是为了减少粉尘，干法造粒就够；如果要精确控制崩解或溶解速度，湿法可能是更好的选择，但能耗高啊！

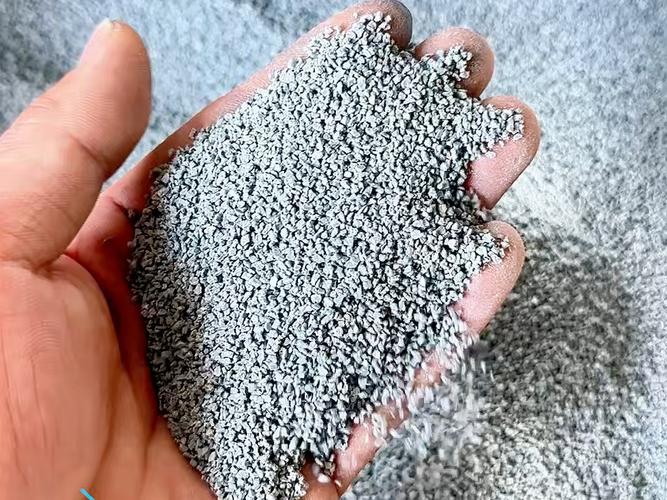

工业造粒车间粉末飞扬与颗粒成品对比
选型是门玄学，尤其是对于造粒机的选择。挤压造粒、喷雾造粒、沸腾造粒、搅拌造粒……名字一大堆，原理各有不同。很多老板只看价格，结果买回来不好用，最后怪设备。
问：干法造粒和湿法造粒，到底怎么选？我看物料特性表都差不多。
答：你要是信了那些泛泛的表格，就上当了。关键看三点：物料的热敏性、颗粒强度要求、以及后续是否接触水。比如阿司匹林，怕水，遇水水解，你搞湿法制粒，不是找死吗？必须干法，对辊挤压，而且还得控制辊压和速度，避免过热。再比如，做即溶咖啡，就需要疏松多孔的颗粒，湿法喷雾干燥是最佳选择，虽然能耗高，但溶解性没得比。还有，如果颗粒要压片，干法造粒的片子硬度可能更高，但有时候裂片，因为颗粒可压性不如湿法的软材。这里面弯弯绕绕太多了。
湿法造粒：看起来简单？全是细节坑
湿法造粒，最经典，也最容易出问题。加多少粘合剂，什么温度，搅拌桨速度，切刀时间，任何一个参数变动，颗粒粒径分布就变。有一次客户要求粒径在0.5-1.0mm的比例必须>90%，我们调了整整一周，就因为新批次的粘合剂粘度稍微高了那么一点，整锅报废。
高剪切湿法制粒机，听起来高大上，但锅内温度上升快，热敏物料容易降解。你不得不用夹套冷却，可冷却效率又受限于传热面积……烦得很。
不过话说回来，湿法颗粒的球形度是真的漂亮，流动性极佳。对于某些高密度物料，干法根本压不出好颗粒，只能湿法。所以，别老想着省事。
高剪切湿法制粒机搅拌桨与切刀细节图
问：我们做中药浸膏粉，湿法造粒时总粘壁，颗粒也不成型，怎么办？
答：中药浸膏粉含糖量和吸湿性都很高，是典型的难搞物料。直接喷水肯定粘得你一塌糊涂。我建议先用部分辅料（比如微晶纤维素、乳糖）与浸膏粉干混，然后用高浓度乙醇做润湿剂，快速制粒并干燥。乙醇挥发快，能降低粘性，但注意防爆！还有，干燥温度别超过60℃，否则软材变硬，颗粒变脆。实在不行，换一步制粒（流化床），用喷液方式，但设备成本就上去了。另外，处方里加点二氧化硅抗粘，效果往往出乎意料。
干法造粒：省事？想得美
干法造粒不用液体粘合剂，靠压力把粉末压成薄片，再破碎整粒。环保、能耗低，听上去很完美。但！颗粒强度往往不如湿法，而且细粉循环量大，一次得率可能只有60%左右，剩下的返工，导致生产效率低下。
我做过一个氯化钾的干法造粒，要求2-4mm颗粒占比95%以上。结果压出来的片子硬度高，破碎后棱角多，流动性反而变差。后来改了辊面花纹，降低压力，再调整破碎机的间隙，才勉强达标。辊压参数的微调，比你想的夸张得多，差0.5MPa，细粉比例就可能翻倍。
还有，干法造粒容易产生粉尘，密封不好的话，车间环境惨不忍睹。必须配套除尘系统，但除尘回收的细粉又得返回压片，来回折腾。
所以不要觉得干法就是“简单粗暴”，细节多着呢。
那些年，我们交过的学费——选型与放大陷阱
实验室小试成功，放大生产失败，这事儿太常见了。小试用的几公斤物料，在大的混合机里，受力完全不一样。比如湿法制粒，小锅搅拌桨线速度高，颗粒致密；放大后线速度若不变，混合效果差，颗粒松散。怎么放大？有几何相似放大、等剪切力放大等原则，但都不是绝对的。我见过最惨的一次，放大后颗粒硬度不足，压片全裂，损失几十万。
经验公式有时候比模拟更靠谱，虽然粗糙，但起码是无数失败换来的。所以，如果你是新项目，务必留足试错时间和预算。别被设备厂家忽悠“万能造粒机”，没有万能的东西。
工业造粒实验室小试与生产放大对比图
问：如何评估一个造粒工艺的优劣？只看颗粒大小吗？
答：笑了。颗粒大小只是冰山一角。你必须考察：粒径分布（均匀性）、颗粒强度（破碎率）、堆密度、流动性（休止角）、溶出度（如果是药物）以及粉尘产生量。还有，工艺的重现性！三批验证，如果每批结果差异大，那这个工艺就是废的。我最看重的是粒径分布的稳定性，因为它影响后续所有工段。还有个隐藏指标：设备清洗难度。有些湿法制粒锅，一个品种做完，清洗要一天，残留风险大，这成本也算进去，别只看设备报价。
最后一句掏心窝的话
工业造粒，说到底是经验科学加材料科学的结合。别指望一招鲜，每个新物料都像开盲盒。但是，多总结、多记录，你就能慢慢摸到门道。我到现在还记笔记呢，每次失败都记下来，厚厚一本，比任何手册都好使。
所以，下次遇到造粒问题，别急着骂设备，先想想：你对你的物料了解得够深吗？参数有没有被盲目沿用？人，永远是第一位的。
这篇说得有点乱，但都是心里话。希望能让你少走点我当年的弯路。——一个满手机油的老家伙。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：工业造粒：从粉末到颗粒的魔法，还是噩梦？
文章链接：https://www.zystgy.cn/a/52779
