为什么你挤出来的型材总是不直？
挤压比这个指标，新手往往不当回事。结果呢？模具爆了，成品扭曲得跟麻花似的。我跟你说，6063铝合金的挤压比一旦超过45，出料速度就得死死摁在每分钟15米以下。别问为什么，问就是血泪教训。去年新来的技术员不信邪，把挤压比猛提到58，还跟我讲什么“理论允许范围”——结果那批工业铝型材全弯了，直接报废两吨！他愣在那半天，我抽着烟没说话。有些东西，书里真没有。 坦白讲，挤压筒温度、模具温度、铝棒温度，这三者之间的匹配才是真正的玄学。料胆升温曲线没控制好，挤出来的东西表面起皮、撕裂缝，你打磨都救不回来。我们一般把模具加热定在480℃上下，保温四十分钟。铝棒呢？上机前必须均质化处理，否则心部硬壳软，各向异性差异会让你生不如死。 对了，速控。压力曲线在中期要是突然掉下来，你赶紧停机检查，八成是铸棒内部有缩松。这时候硬挤，模具崩口是小事，伤人怎么办？❗
模具修整，那是门手艺

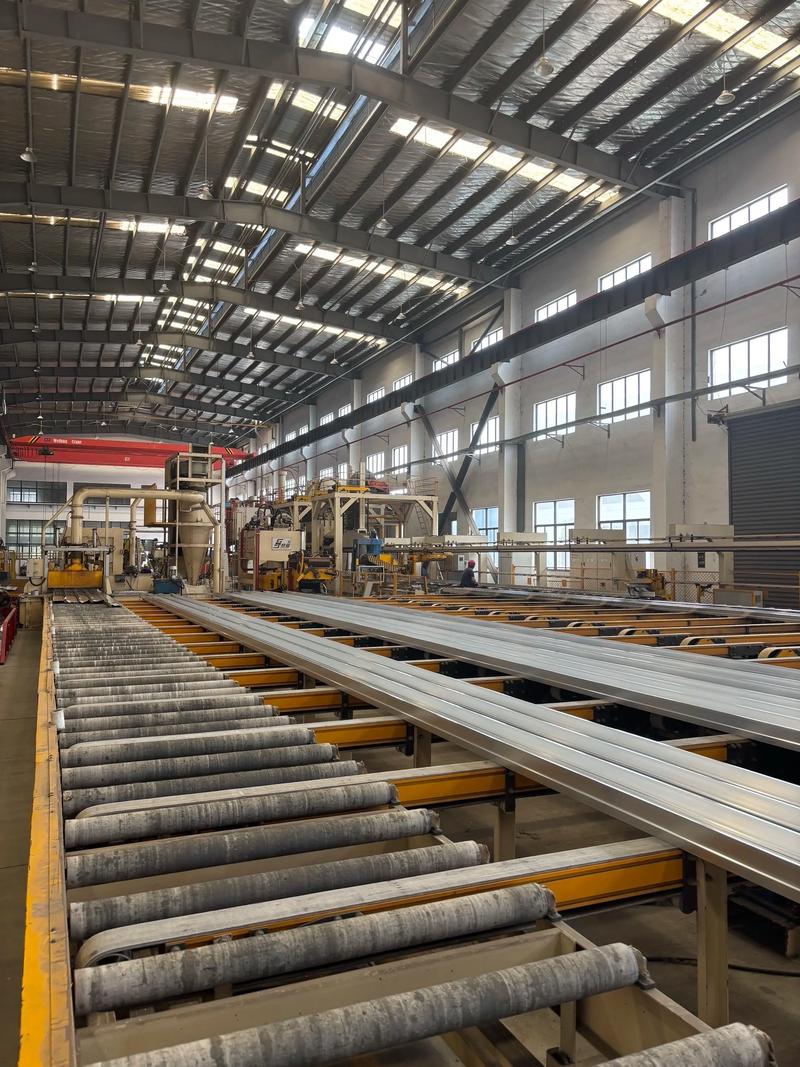

车间里的那些糟心事与硬核问答
说实话，工业挤压这一行，脏、累、热，噪声还大。但就是有瘾。当你调试出完美纹路，型材像缎子一样滑出机床时，那种舒坦……啧。 问：挤压时突然闷车了怎么办？答：千万别愣着！马上泄压，手动点动退杆。如果铸锭已经焊死在模具里，不要强行开模，用专用溶剂从浇口灌进去，等它软化再取。强行顶出？模具报废不说，挤压杆都可能顶歪。💡另外，事前检查铝棒端面切得平不平，润滑剂喷到位没，能避免八成闷车。 问：工业铝型材表面出现周期性拉伤是什么原因？
答：大概率是挤压筒内衬有磨损产生的金属瘤，或者模具工作带粘铝。你得定期用铜刷清理模具，千万别用钢刷！划痕一旦形成，每挤一根就给你留一道疤。严重的话，得下车抛光模具，氮化层破坏就得重新处理。这个周期性的问题最头疼，排查起来费时费力，但记住：先从简单的粘铝查起。 问：我们做的是小批量多品种，经常换模，生产效率很受影响，有什么建议吗？
答：换模时间确实是利润杀手。我的建议是，在模具管理上狠下功夫。把模具按照截面相似度分组，设计快换模座。另外，模具加热炉的备用位要足够，保证新模上去就是热态，不用在线等升温。我们还试过模具预热时在表面覆一层薄玻璃粉，减少氧化，效果不错。这些小窍门，都是摸索出来的。
