干了十五年粉末喷涂，最怕听到的话就是——‘大师傅，这批活儿又出问题了！’真的，头皮发麻。缩孔、颗粒、橘皮、流挂……哪个缺陷没让咱吃过亏？今天不整虚的，把压箱底的经验倒出来，说说这些鬼东西怎么治。先看图，这种缩孔，见过吧？
缩孔：这玩意儿比女朋友的心思还难猜
缩孔一来，整批返工。源头无非几个：前处理不彻底——油污残留是头号元凶，硅酮类脱模剂尤其恶心，肉眼不可见，一进烘道就显形。压缩空气含水量超标？夏天湿度一大，储气罐排水不及时，喷枪里都能吹出水花来，粉末抢着往工件上聚，圆坑就这么来的。还有粉末本身被污染？回收粉里混进杂粉，或者换色时清理不彻底，交叉污染让你哭都找不着调。
问：为什么同样的工艺参数，夏天缩孔比冬天多？
答：别光盯着参数！夏季环境湿度飙升，压缩空气系统结露严重。冷干机忙不过来的时候，管路里全是水，跟着粉末喷出去，缩孔能不多吗？还有前处理后的工件，空气里暴露久了，表面吸湿也会出问题。记住，夏天早晚必排空储气罐，勤换过滤器，别等缩孔出来了再拍大腿。
橘皮：求求你别再让我返工了

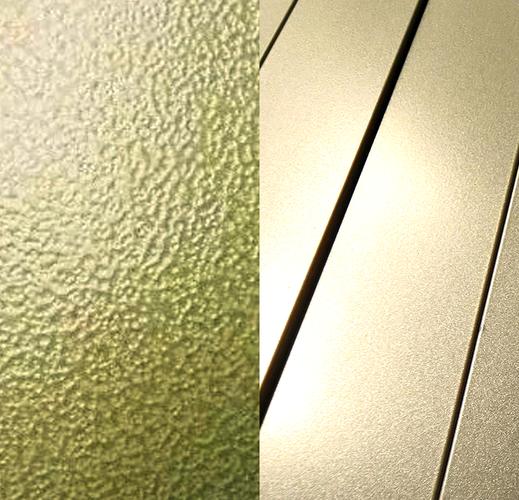

橘皮这缺陷，不深不浅的波纹，远看能混过去，近看一塌糊涂。电压给高了，粉末颗粒飞太快，沉积排列乱；出粉量太大，涂层一时流不平就固化；还有烘箱升温太急，表面先熔平内层还没软化——说白了，都是贪快的锅。但有些粉末本身流平性差，国产廉价粉特别爱出这毛病，我刚入行那会儿没少被坑。看看这张对比，左边是合格品，右边就是典型的橘皮。
问：如何快速判断是粉末还是设备造成的橘皮？
答：简单！换一箱确认没问题的粉末，用相同参数试喷。橘皮消失，那就是粉末的事，跟供应商扯皮去；如果依旧，就调参数。先降电压，一般从70kV往下调到60kV试试浅了；再调出粉量，减少到均匀雾化就停；固化升温曲线放慢，给涂层流平留够时间。三招下来还不行，检查接地和挂具导电性，有时候工件带电量不稳也捣乱。
颗粒与杂质：空气中的隐形杀手
涂层表面冒疙瘩，颗粒感扎手。大部分不是粉末的问题——喷房环境卫生是根源！传送链润滑油滴落、烤炉里的纤维毛、甚至操作工衣服上的粉尘，全都能粘到湿涂层上。我厂里出过一档子事：新来的徒弟图省事，滤芯半年没换，结果喷涂件全成了麻子脸，客户拒收，气得我差点把他开了。定期更换回收系统滤芯，每周清理喷房墙壁，这些钱省不得。
粉末受潮也会结团，筛网过不去的大颗粒堵在枪口，突然喷出来一粒，就像米饭里吃到沙子。所以粉房温湿度控制别马虎，南方梅雨季必须开空调除湿。
色差：被客户追着骂的时候，恨不得自己调色
最冤的是色差。明明同一批粉，前后喷出来颜色不一样。固化温度时间偏差是主因，有些颜料对过烘特别敏感，多烤五分钟就发黄。还有膜厚不均匀，薄了透底色，厚了颜色发暗。静电屏蔽效应造成法拉第笼区域上粉薄，凹陷处颜色浅，你拿色差仪打都头疼。我的土办法：每次开线先固三块试板，快、中、慢各一块，比对颜色，找出最佳链速。别信工艺卡上的死标准，设备老化、季节变化都会影响，得靠自己摸。
老师傅的涂装心法：预防比救火更重要
我这些年攒下的心得就一句：喷涂稳定性的基石是前处理和压缩空气。这两样没整明白，后面全是擦屁股的活。每天开机先查油水分离器、空压机排污，确认喷枪喷嘴干净，搞个点检表打勾。粉末批次到货，先拿小样试喷烤色差，别想当然。回收粉和新粉比例别过3:7，老想省成本反而亏得更多。
说实话，粉末喷涂技术门槛不高，但做得精不容易。设备是死的，人得活。遇到问题别光百度，拿个小本记下来，跟踪分析，久了自然成半个专家。有什么奇葩缺陷，也欢迎留言交流，我倒要看看有没有我还没见过的鬼花样。
