干了二十年涂装，踩过的坑比年轻人吃过的盐还多。浸塑这玩意，说简单也简单，说难——哼，我到现在还不敢打包票说能把所有活儿都干完美。今天不扯虚的，就聊点大实话。
一、浸塑到底是个啥？别被名字唬住
其实特简单。把金属件烧热，往塑料粉末里一蘸，拿出来冷却，表面就裹上一层均匀的塑料皮。跟小时候街边做糖人似的。不过，关键就在那个“预热温度”和“粉末流动性”，差个十来度，效果天差地别。流化床嘛，高压气流让粉末像开水一样翻滚，工件进去，粉末瞬间熔融包覆。只是……. 别以为看着容易，你上手试试？粉末吸潮了，结块了，电压不稳导致气流忽大忽小，能让你头发薅光一大把。
常见的粉末有PVC（聚氯乙烯）和PE（聚乙烯）。PVC浸塑更厚实、手感软、耐候好些，户外护栏、晾衣架、工具手柄大多用它。 PE呢，硬一点，食品安全级的多，比如洗碗机篮架、冰箱搁架。说实话，选哪种料，看客户要什么——大多时候他们自己也不清楚，得我们替他们拿主意。
二、为什么有的浸塑件仨月就掉皮？血泪教训
我见过最离谱的投诉：山东一个客户，订了一批护栏，装上一冬天，春天雪化了，那塑料皮撕得跟鸡蛋壳似的。派人一查——预处理根本没做除油除锈！有些小作坊，工件上还带着切削液呢，直接烧热了就往粉末里怼。你不掉皮谁掉皮？
还有个容易忽略的地方：固化温度和时间。PVC浸塑理论最佳固化在180℃左右，得让粉末充分塑化，形成致密层。有的厂子为了赶工期，炉温给你调高到220℃，表面看着光滑，实则内应力贼大，冷热一交替，裂成蜘蛛网。心疼那些料钱。
问：浸塑涂层局部破了，自己能修补吗？
答：可以，但分情况。小磕碰、指甲盖那么大，去网上买那种浸塑修补液（其实就是PVC溶胶），拿毛笔蘸着涂上，等干了用热风枪吹一下，勉强混过去。但要是大面积剥离，别费功夫了，底层已经锈了，返厂重新喷砂浸塑吧。❗还有种土办法：用打火机烧一下，趁热撒点粉末上去，应急可以，正规件绝对别这么干。
三、浸塑 vs 喷塑，别再傻傻分不清
不少采购张嘴就问：“浸塑的怎么比喷塑贵一倍？” 哎哟，听得我血压高。浸塑厚度通常0.8mm到3mm，喷塑才0.06到0.1mm，差了一个数量级啊朋友！防磕碰、耐盐雾，浸塑能甩喷塑好几条街。但喷塑颜色多、精度高，适合家电机箱。浸塑呢，做橘皮纹、光面、亚光都行，就是颜色选择少些，调色成本高。

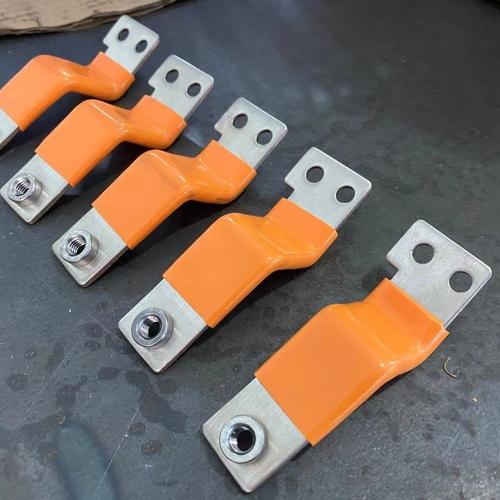

还有一个要命的区别：浸塑必须把整个工件全包覆，没法局部遮蔽。你要只涂半边？不可能。所以设计产品时，得留好螺纹孔、配合面，不然一锅端，装配工得骂娘。✅ 小技巧：可以在不需涂覆的部位预涂高温胶带，但边缘容易起皮，不太靠谱。
问：我的产品常年放海边，用浸塑还是喷塑？
答：果断浸塑！C5-M环境下的盐雾测试，好的浸塑能做到1000小时以上不生锈，喷塑到800小时就顶天了。不过，记得要求厂家用耐候级PVC粉末，加抗UV剂的。不然半年褪色成鬼样子。还要注意封闭所有尖端——浸塑在尖锐边缘容易流挂变薄，要做倒角处理。❗️ 血的教训：有一批海景房栏杆，没倒角，结果尖角处生锈鼓包，甲方差点让我赔整套。
四、找浸塑厂，牢记三样

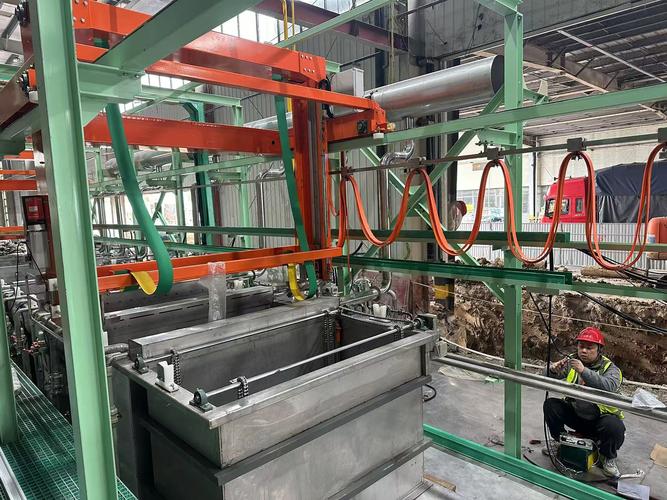

- 看预处理线：没有磷化槽、喷砂房的趁早拉倒。没处理的浸塑就是耍流氓。
- 看烘道长度：流水线不够长，说明固化时间缩水，以后准出问题。
- 要测试样板：别信嘴说，拿样板去实验室做划格测试、盐雾。数据不说谎。
有时候小厂也能出好活，关键看老板是不是懂技术。我就碰过一家，老板技术出身，每天趴烘道口看工件颜色，那种厂让人放心。反过来，销售拉夸什么“产能第一”，基本不靠谱。
浸塑行业水不浅，真正做精了，利润也薄得像张纸。但每次看到自家出的货在阳光下闪着温润的光，心里头还是有点小骄傲的——这机械行当，终究是靠手艺吃饭。
