干了二十年涂装，说实话，有时候看见新手犯的低级错误，真是哭笑不得。工业喷漆，真不是拎起喷枪就干那么简单——有些人觉得，漆嘛，喷上去不就完了？结果呢？橘皮、流挂、附着力差得一塌糊涂……回头还怪油漆不好。
今天不聊虚的，直接掰扯几个要命的关键点，你踩过几个坑？
1. 选枪：空气、混气、无气，别傻傻分不清
喷枪选错了，效率低不说，漆膜质量更是灾难。我见过一个厂，用空气喷枪喷高粘度环氧漆，枪嘴堵得跟便秘似的，工人还拼命加大气压，结果漆雾满车间飘，浪费率高达40%——老板脸都绿了。

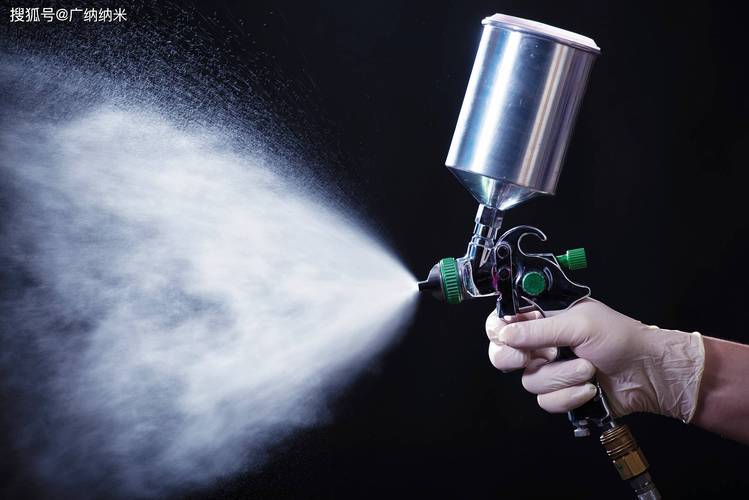

空气喷涂，雾化好，适合精密件和修补，但传递效率只有30%左右，其余全飞了。高压无气喷涂，靠液压直接把漆压出去，效率高，适合大平面、厚浆型涂料，但表面装饰性差些。混气喷涂是个折中，加了一点点空气辅助，雾化比纯无气好，又比空气喷涂省料。
怎么选？一句话：大构件、重防腐，上无气；高装饰性、小批量，空气枪是王道；既要效率又要面的混气挺香。
问：“我那小作坊，工件五花八门，是不是一把空气枪走天下？”
答：还真不是。空气枪对粘度敏感，稍微稠点就喷不出。除非你舍得加稀释剂，但稀释剂一多，环保过不去，性能也打折。建议备两把——一把1.3mm口径的空气枪处理薄涂层，一把无气或混气对付厚浆漆。别心疼那几千块钱，省下的料工费几个月就回本。
2. 前处理：表面搞不定，后面全是白费劲
喷漆最忌讳的就是“差不多就行”。油污、锈迹、旧涂层没清干净，新漆就像贴在冰面上，一剥一整片。❗ 我碰到过一个案例：钢结构喷了环氧富锌底漆，两个月后大面积剥落，查下来是抛丸后残留了粉尘，还有手汗……底漆白做了。
除油、除锈、磷化或喷砂，这道工序省不得。特别是喷砂，粗糙度必须达标，否则物理锚固力不够。记住一个数字：粗糙度Rz应在涂层总厚度的1/3左右，太尖利会刺破涂层。用复制胶带测一下，别凭肉眼估摸。
问：“为什么喷完面漆后总有气泡？烘干也没用。”
答：九成是底材含水率太高，或者压缩空气里带水。夏天湿度大，喷砂后的钢材表面结露，肉眼看不见，漆一盖，水分受热膨胀就起泡。💡 解决办法：喷漆前用露点仪测一下，钢材温度须高于露点3℃以上。空压机每天放水、管线加冷干机，别偷懒。
3. 环保红线：水性漆和粉末，不是想换就能换
这两年环保查得严，溶剂型涂料日子难过。不少厂匆忙转水性漆，结果掉坑里了——水性漆对温湿度敏感，干燥慢，闪锈一塌糊涂。车间没空调除湿的，冬天喷水性漆，漆膜一层雾白，硬度也上不来。

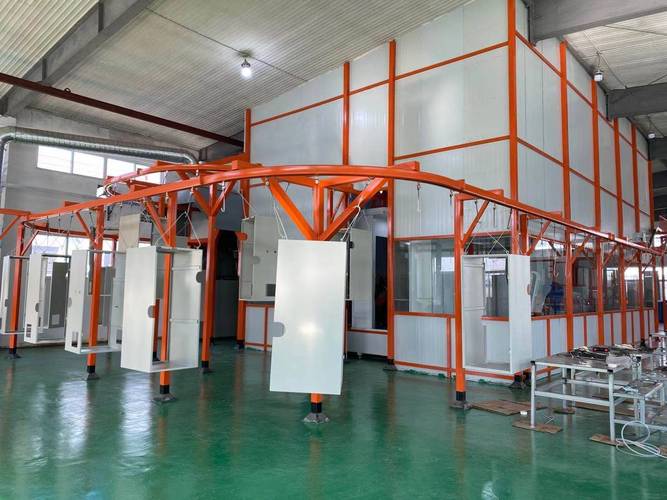

转水性是个系统工程：喷房要恒温恒湿（20-25℃，50-70%RH），烘道要多段升温，还得用不锈钢管路防锈。不是简单把油漆换掉就完事。粉末喷涂倒是环保彻底，但换色麻烦，最小起喷量高，不适合打样件。
当然也有聪明做法：高固含低VOC的溶剂型涂料，施工窗口宽，很多老线能直接上，达环保标准，性能还不变。不非得一棵树上吊死。
说实话，工业喷漆这行，越干越觉得水多深。设备、材料、工艺、环境，环环相扣。但凡一个环节掉链子，产品就得返工，客户就跟你急。但琢磨透了，也挺有意思，看着一个个铁疙瘩变成色彩均匀、耐候防腐的成品，成就感还是有的。就聊这么多吧，再写下去又该有人嫌我啰嗦了。
