热喷涂：工业部件的“换肤”革命

去年冬天，车间里一台价值百万的液压缸意外划伤，整个生产线停了整整三个小时。当时所有人脸都绿了——换新件需要三周，根本没库存。半夜两点，我蹲在那根一米八的活塞杆前，手指摩挲着那道深沟，突然想起来：不是有热喷涂吗？

等等，热喷涂不是什么新鲜玩意儿，但很多人还是下意识地觉得这东西“只适合简单修补”。哈！大错特错。现在的热喷涂，已经野蛮生长到一个你完全想象不到的程度。

它到底在喷什么？

热喷涂，说白了，就是把金属、陶瓷或者复合材料加热到熔化或半熔化状态——然后以极高速度喷出去。撞击到基体表面，一层层堆叠成涂层。有点像喷漆，但物理本质完全不同，因为每个微小粒子都在撞击瞬间发生了塑性变形，机械咬合力强得离谱。

不过话说回来，你要是以为热喷涂只是“喷上就完事儿”，那可就太天真了。喷涂前的表面预处理，有时候比喷涂本身更折磨人。除油、喷砂粗化，差一步都不行。曾经有个新人偷偷省掉喷砂环节，结果涂层三个月后整片剥落，跟墙皮似的。他后来逢人就说：“我比铸钟的还冤……”

火焰？电弧？还是等离子？

热喷涂是个大家族，门道深得很。

• 火焰喷涂：最古老的，成本低，适合大面积防腐。但结合强度就那样，用在非关键部位还行。
• 电弧喷涂：两根金属丝短路熔化，压缩空气一吹——效率高，涂层孔隙率低，修复旧件性价比极高。我亲眼见过操作工用它让一根报废的曲轴恢复尺寸，表面硬度甚至超过了原厂。
• 等离子喷涂：温度能飙到一万多度，陶瓷粉末在等离子焰流里瞬间熔化。喷涂氧化铬涂层耐高温、耐磨损，是航空发动机的命根子。

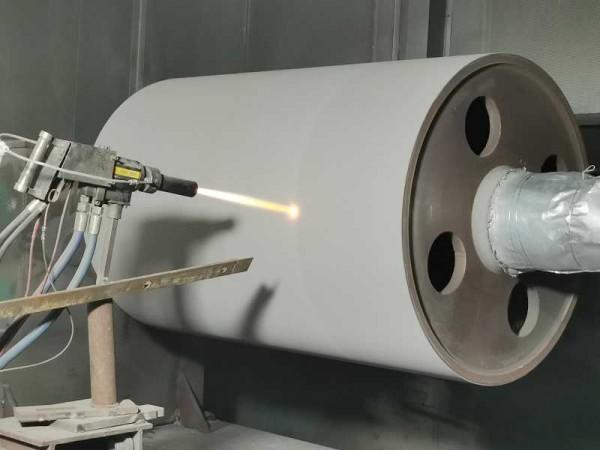

• 超音速火焰喷涂（HVOF）：名字听着就猛。粒子速度超过音速，涂层致密度惊人，结合强度能到70MPa以上。就是设备贵得肉疼，一个小喷嘴的消耗品价格，够买部新手机。

你觉得哪种最好？😏 其实没有绝对答案，选工艺就像选鞋子，合脚最重要。上次有个泵厂客户非要上等离子喷涂做叶轮防腐，结果发现盐雾测试成绩还不如最便宜的电弧喷涂——因为孔隙结构不同。他后来拍着桌子说：“早知道先做工艺验证了！”

涂层不是越厚越好

很多新手会陷入一个误区：涂层厚=耐用。大错特错。热喷涂涂层内部存在残余应力，厚度一旦超过临界值，开裂风险急剧上升。比如超音速喷涂碳化钨，通常建议单边厚度不超过0.4mm，再厚就是自找麻烦。

更微妙的是涂层与基体的匹配。热膨胀系数差异大的话，设备一冷一热，涂层自己就崩开了。我曾经修过一根化工搅拌轴，基体是316L不锈钢，涂层选了氧化铝陶瓷，结果第一次升温就听见噼里啪啦，像迷你爆米花——全裂了。后来换成金属陶瓷过渡层，问题迎刃而解。

你问我怎么知道的？当然是交过学费的。💸

选材的逻辑陷阱

热喷涂材料多如牛毛：镍基合金、钴基合金、碳化钨、碳化铬、氧化铝、氧化锆……但选材不能光看数据表。实验室划痕测试满分，现场却一塌糊涂的案例比比皆是。

举个真事：某造纸厂的烘缸轴，原设计用镍铬硼硅自熔合金，硬度够，耐腐蚀也行，但用了两个月就疲劳开裂。分析半天才发现，烘缸运行时有高频微动，那种轻微但持续的摩擦，根本不是硬度能扛住的。最后换了铜基合金涂层，牺牲一点硬度，换来卓越的减摩性和顺应性，才真正解决问题。你瞧，合适的才是最好的。✅

冷喷：不烫手的“热”喷涂

这几年冷喷涂（冷气体动力喷涂）搞得风生水起。不靠热量熔化粉末，纯靠高压气体把金属粒子加速到超音速，撞击时发生绝热剪切失稳，固态下就结合了。听起来像科幻？其实原理有点像你把一团泥狠狠摔在墙上，泥饼粘住了。只不过那是微米级粒子。

冷喷涂最大的好处——没有热影响区，喷涂铝、铜甚至钛，基体不会退火变形。去年我们给一个医疗器械部件喷纯钛涂层，用于骨整合，要求孔隙率精确控制在15%左右，常规热喷涂根本做不到，因为高温下孔隙会烧结闭合。冷喷涂完美解决了。❗

不过冷喷涂也不是万能药。目前粉末利用率偏低，很多贵金属都飘散在舱室里，听着都心疼。研发方向都在喷嘴形状上较劲，一点流场优化就够博士毕业了。

日常维护中的隐秘角落

很多人以为热喷涂只属于重工业。其实不然。食品机械中的螺杆、搅拌桨，为了避免金属污染，往往热喷涂一层食品级高分子或陶瓷涂层。还有造纸机的烘缸，喷涂特氟龙防粘，减少断纸。甚至艺术品修复——有同行用冷喷涂方法补全青铜雕塑残缺的指尖，再氧化做旧，天衣无缝。

说到这，必须吐槽：工业服务商良莠不齐。有些小作坊用劣质粉末，涂层硬度全靠唬人，一测实际孔隙率高达15%，跟马蜂窝似的。那种“喷涂当镀锌”的心态，简直是对这个行当的侮辱。所以，选择有资质、能提供工艺参数的供应商，比什么都重要。💡

夜深了，窗外那台修复好的液压缸又开始平稳运作，像什么都没发生过一样。热喷涂就是这样一种无声的技艺——它不给设备换心脏，却赋予零件新的皮肤。而这层“皮肤”，有时候比原装的更能扛。

下次你的零件磨损了，别急着扔。想想热喷涂吧。
