化学镀？听到这个词，很多人第一反应——不就是泡在药水里镀一层金属嘛。错！大错特错！要是这么简单，实验室里那些瓶瓶罐罐早被扔进垃圾桶了。说实话，我第一次接触化学镀是在一家做液压阀的小厂，老板指着报废的零件骂娘：电镀的镀层根本钻不进那个该死的细长孔！然后，一个老师傅慢悠悠地说了句：试试化学镀镍吧。结果——惊艳。
化学镀的核心，就是自催化氧化还原反应，完全不需要外接电源。就这一点，直接让它和电镀划清界限。你在电镀里头疼的电流分布不均、边缘效应？这里统统不存在。所以，什么形状复杂的零件，深孔、盲孔、内腔，只要药水能流到的地方，镀层就能长上去，而且厚度均匀得让人想哭——别误会，是感动哭。

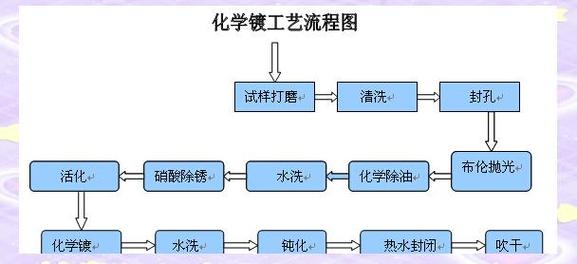

不过话说回来，化学镀可不是万能的。有一次，我给一批铝合金件做化学镀镍，前处理稍微马虎了，镀层一块块起皮，像劣质墙皮似的哗啦啦掉。教训啊！前处理——去油、碱蚀、酸洗、活化——每一步都像在哄女朋友，必须耐心到极致 😤 稍微有点氧化膜残留，镀层就跟你翻脸。
化学镀 vs 电镀：不是冤家不聚头
总有人问，既然有了电镀，为啥还要化学镀？问得好。简单说吧，电镀需要电极、需要挂具，而化学镀只需要一个塑料盆（当然不是真的塑料盆，PP槽好不好！）。对于那些非导电基体，比如塑料、陶瓷，电镀必须先做化学镀打底，形成导电层。这就是非金属表面金属化的门槛。化学镀铜、化学镀镍，常常是这些材料的“启蒙老师”。

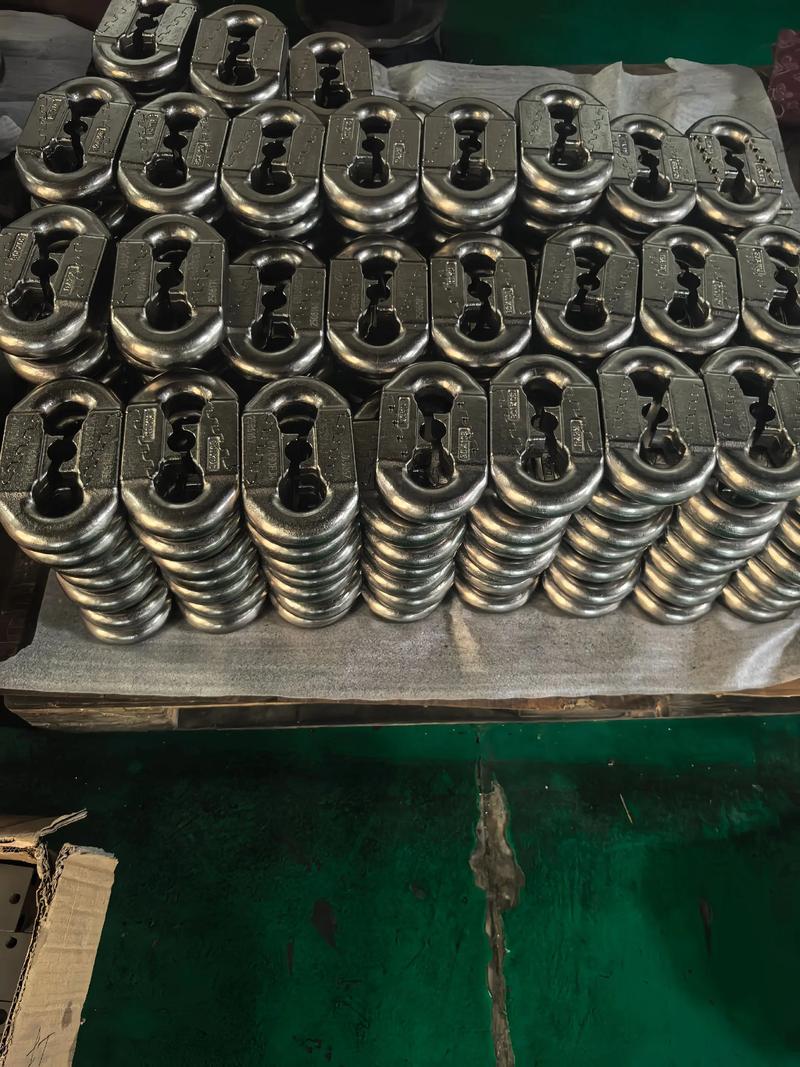

但化学镀也有短板：沉积速度慢，槽液维护复杂，成本高。电镀一个小时能镀几十微米，化学镀可能只长几微米，急死个人。不过，当你需要极高的耐腐蚀性或者均匀的镀层硬度时，化学镀镍磷合金（Ni-P）就是救命稻草。磷含量能调，镀态硬度约500-600HV，热处理后能冲上1000HV！什么概念？比有些淬火钢还硬。
实战中的那些坑和宝藏
💡 槽液稳定性？头号难题！化学镀液是个热力学不稳定体系，稍有不慎就分解，满槽黑渣，几万块钱一槽的药水就打水漂了。稳定剂、络合剂、pH、温度，每一个参数都得像伺候大爷一样盯着。温度太高，分解；pH波动大，镀层粗糙。有一次我夜间守着镀槽，打盹五分钟，温度计坏了，槽液直接“翻脸”，整槽牛奶一样变白——报废！那晚抽了半包烟才缓过来。
化学镀镍的工艺参数里，温度最为敏感。85-95℃是常规区间，但对次磷酸钠做还原剂的体系，每升高10℃，沉积速度翻倍。快是快了，但也更容易失控。所以现在不少工厂引入在线监控，pH、温度、镍离子浓度实时调整，省心不少。
问：化学镀后一定要热处理吗？
答：看用途。如果只为了耐腐蚀，镀态下非晶态的Ni-P层耐盐雾性能已经很不错。但如果你要耐磨，要硬度，那必须热处理。400℃左右保温一小时，镀层会发生晶化，析出Ni3P硬质相，硬度飙升。不过热处理也有风险，体积收缩可能导致微裂纹，反而影响耐腐蚀。所以取舍之间，全看零件服役条件。
问：化学镀能镀多厚？
答：理论上能无限厚，只要药水撑得住。但实际上，高磷化学镀镍镀到50微米以上内应力就开始增大，容易起泡。低磷的稍好。一般工业上做到10-50微米居多。超过100微米？那叫“滚镀”了，有时候还真能挑战一下，但成本划不来，除非是修复磨损件。
还有一个容易被忽略的：化学镀铜的应用。PCB制造里，孔金属化全靠它。还有电磁屏蔽、塑料件装饰性镀层打底。这两年，随着5G和电子产品微型化，化学镀铜的均匀性优势又火了一把。但铜层的抗氧化是个麻烦事，后续得马上做保护。
化学镀的未来：复合与环保
传统化学镀镍磷已经玩得很透了，现在大家都在搞化学复合镀——在镀液中加入SiC、PTFE、金刚石等微粒，共沉积形成耐磨减摩复合镀层。比如Ni-P-SiC镀层，用在气缸壁，摩擦系数低得吓人。还有Ni-P-PTFE，自带润滑，脱模行业抢着用。不过复合镀液的分散性是个坎，微粒团聚沉降，得靠搅拌、表面活性剂，工艺门槛不低。
环保❗ 磷、重金属废水排放，逼着行业变革。现在有研究无磷化学镀液，用硼氢化钠或肼做还原剂，但要么成本高，要么毒性大。所以主流还是从废水处理切入，在线回收镍、闭路循环，政府查得严，老板们也开始咬牙上设备。说实话，环保投入短期肉疼，长远看，能活下来的都是过了这关的。
啰嗦了这么多，最后想说：化学镀是门手艺活，三分靠理论，七分靠经验。别指望看完书就会，一定要到槽边闻过那种氨水混着酸雾的刺鼻味道，手忙脚乱地补加药水，崩溃过几次，才算入门。但一旦你掌握了，那种把一堆金属离子变成致密镀层的成就感，啧啧，爽。
