我第一次拿着图纸去找铣刀，师傅斜我一眼，说：“你选的这个，还没干活儿自己就先废了。”
那是十年前的事了。现在想起来，师傅说得真对——但也不全对。铣刀这事儿，门道太深了。有时候你觉得懂了，换个工况，立马又懵圈。不过话说回来，不懂才正常，对吧？
咱们今天聊聊铣刀。不是那种教科书式的分类介绍，而是那些真正让我栽过跟头、又让我拍过大腿的经验。
你说立铣刀就是万能？醒醒吧
不少新手觉得立铣刀是万金油，买了十把不同规格的立铣刀，以为能走天下。太天真了。 立铣刀确实灵活，侧面、端面、斜向都能干，但刚性差这点，在重切削时能让你哭出来。我曾经用一把直径20mm的立铣刀去粗铣Cr12模具钢，切深给到12mm，结果机床都在抖，刀具咯嘣一声响，刀刃崩了一半。当时心都凉了。
后来换了面铣刀，同样是粗加工，效率直接翻倍。面铣刀那个大刀盘一转，金属去除率高得离谱。但面铣刀又怕加工薄壁件，会把零件带飞起来——这个我也干过，零件飞出去砸坏了防护门，车间主任追了我三层楼。
所以啊，选刀的第一原则是看加工类型。你是在做槽、做轮廓、还是做平面？不同的活儿，刀完全不同。还有悬伸长度这个坑，长悬伸必须用带锥度的铣刀或者减振刀杆，否则振刀纹能让你返工到崩溃。
涂层？那层彩色膜真的值钱吗
现在铣刀涂层五花八门，金黄的TiN、黑色的AlCrN、紫色的TiAlN……销售跟你吹得天花乱坠。说实话，涂层确实有用，但前提是基体扛得住。你拿个垃圾高速钢镀上顶级涂层，还是切不动淬火钢。就像给自行车装上航空座椅，没用。
记得有一次加工Inconel718高温合金，刀具寿命惨不忍睹。我们试了各种涂层，最后发现一款AlTiN涂层的微颗粒硬质合金铣刀，寿命竟然提升了三倍。那个惊喜啊！——不过代价是刀具价格也翻了三倍，老板脸都绿了。
这里有个常见误区：涂层越厚越好？错。涂层厚度一般在2-5微米，太厚了刃口变钝，切削力反而大。你如果加工铝合金，没有涂层的抛光刀刃反而最爽，不粘刀，表面光洁度一流。不信试试看。
问：为什么我的铣刀总在切入瞬间崩刃？
答：八成是切入方式不对。直接径向切入（就像用滚子滚进材料），冲击太大。应该尽量用螺旋插补或者圆弧切入，让刀具逐渐吃进去。还有，如果毛坯表面有硬皮（铸件、锻件），必须先用负前角的粗铣刀把硬皮啃掉，不然什么都白搭。
刀具材料这事儿，一分钱一分货，但是…
高速钢、硬质合金、陶瓷、CBN、PCD……这些名词听着就头大。其实日常加工，90%的铣刀都是硬质合金的。但硬质合金也有讲究了：钨钴类的韧，适合冲击；细颗粒的耐磨，适合精加工。我用过一款超细颗粒的硬质合金球头铣刀，铣一个小R角，表面跟镜子似的，都不用抛光了。那一刻觉得钱花得真值。

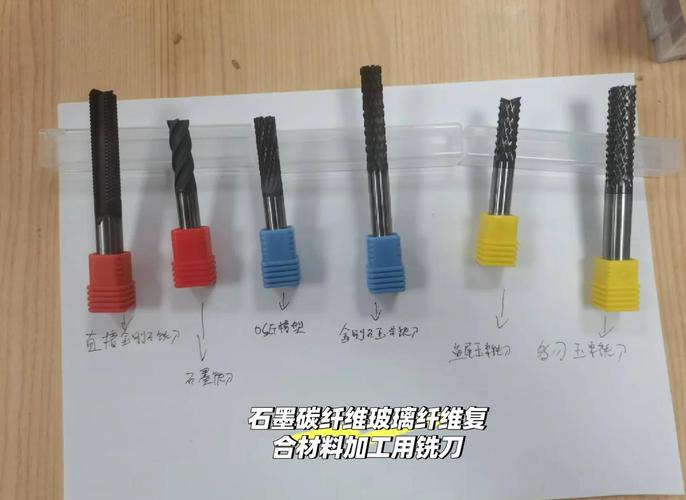

但也不是越贵越好。有一次加工石墨，我图便宜买了一把普通硬质合金铣刀，十分钟刃就没了。后来换了金刚石涂层的铣刀，用了三个月。可如果是加工钢件，金刚石涂层会被铁亲和，瞬间磨损——这中间的坑，不踩过真不知道。
问：铣刀磨损到什么程度就该换？
答：别等到完全钝了才换！一般看后刀面磨损带，超过0.3-0.5mm（视精度而定）就该换了。或者听声音，切削声变沉闷，或者切屑颜色变黑，都是信号。强撑着用钝刀，表面光洁度差，还容易让机床主轴受力过大，得不偿失。我见过一个师傅把铣刀用到像麻花一样，还在凑合，结果工件直接飞了出来——安全第一！
参数调参：别让铣刀“慢性自杀”
线速度、每齿进给、切深、切宽……这些参数跟刀具寿命息息相关。太多人喜欢用保守参数，觉得慢点安全。其实低速大进给有时候对刀具更致命，因为切屑太厚，挤压力巨大。而高速小切深，反而能利用“切削热”把材料变软？——在加工某些难加工材料时确实管用，但这得看刀片槽型。挑战者号原理（我不该用这个词？但就是那个意思）：找到每种材料的最佳切削温度区，让刀具和工件都“舒服”。
我一般先用推荐参数的70%试切，再慢慢往上加，直到出现轻微振纹，回调10%。这个方法笨，但管用。当然，现在有仿真软件，输入刀路，直接模拟切削力——但那是理想状态，实际装夹刚性、机床精度，影响大了去了。
最后再说个事儿：铣刀跟刀柄的连接，这个很多人忽略。强力铣削一定要用侧固式刀柄或液压刀柄，跳动能直接影响刀具寿命。我就见过因为ER夹头没拧紧，刀在柄里面打滑，把柄孔都磨大了，整把刀报废——都是眼泪。
所以啊，铣刀这个小东西，看似简单，实则是一个系统工程。从材料、涂层、几何角度到机床、夹具、冷却，一环扣一环。你问我怎么才不踩坑？只能多踩，踩多了就记住了。但每次踩坑后的那种顿悟感——说实话，还挺上瘾的。
行了，今儿就先聊到这儿。我得去车间看看我那把崩了的球刀有没有补回来。
