干压铸的，谁没遇到过模具开裂、冲蚀得一塌糊涂？看着刚上机的模具没几万模就报废，心里那个疼啊。说实话，模具寿命这事儿，从来不是单一因素决定的，但有两个“隐形杀手”最容易被人忽略——热疲劳和冲蚀。它们一个让模具悄悄裂，一个让表面快速掉肉，往往同时出手。今天我们就撕开来说，不整那些虚的理论。
热疲劳——模具的“冷热交替酷刑”

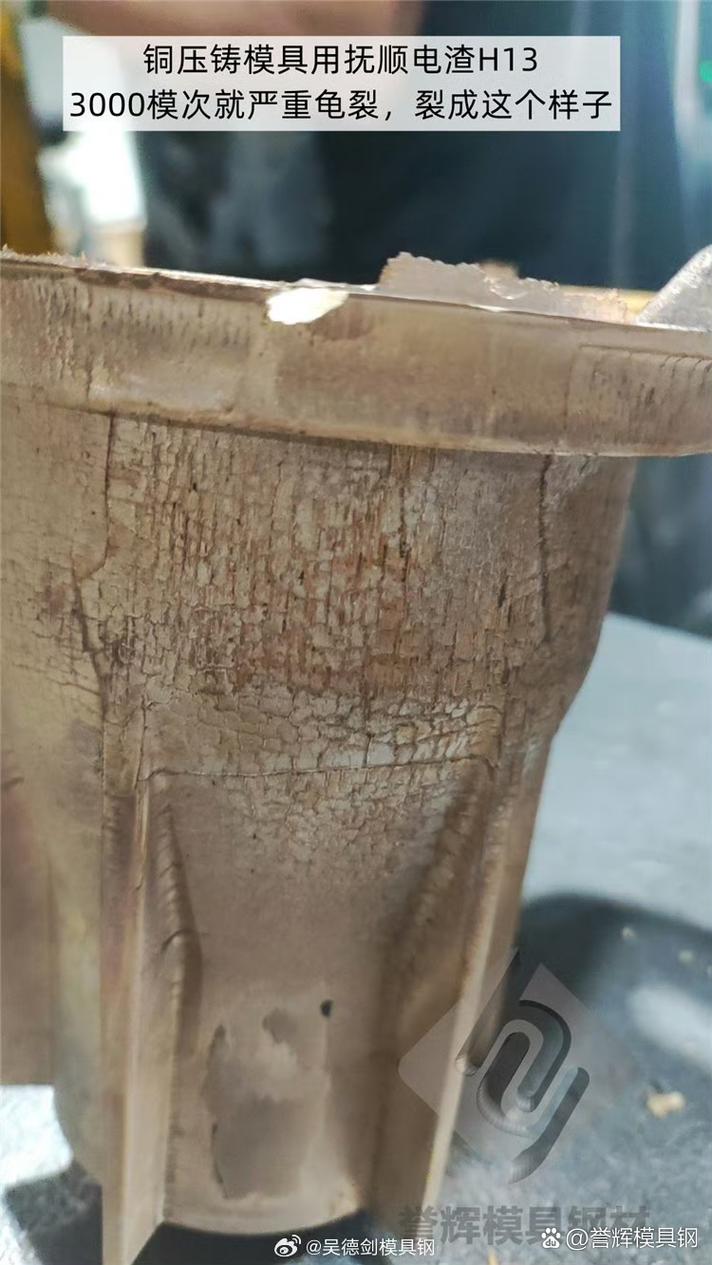

压铸模具每做一个循环，就要从700℃左右的铝液瞬间降到100℃多，对吧？这种急冷急热，一天几千次，什么材料受得了？模具表面膨胀收缩跟不上，表面拉应力就这么产生了。一天天积累，就成了龟裂纹，密密麻麻，跟干涸的河床似的。这就是热疲劳，也叫热龟裂。有次我们的模具才用了两万模，型腔表面就全是细裂纹，抛都抛不掉，废了。当时那个心情，唉……破模具钢害死人呗？后来查，根本不是钢的问题，是热处理没到位。很多厂为了省时间，淬火后回火不足，残余应力大得离谱。还有，模具预热不到位，冷模一上来就灌铝水，温差更大，不裂才怪。
所以选材料时，别光盯着价格。高品质的电渣重熔H13钢，纯净度高，抗热疲劳能力比普通H13强一截。但即便是好钢，回火工艺也要死磕。淬火后至少三次高温回火，硬度别贪高，46-48HRC最稳妥，太高了脆，太低了强度不够。还有件事，模具用一段时间后，记得做去应力回火，把积累的应力释放掉，不然裂纹照样找上门。这些都是我们在车间里真金白银买来的教训。
问：我们厂模具总是早期龟裂，有时候还大块崩掉，是不是材料没选对？
答：不一定。早期龟裂很多源于热处理不良或者预热不足。先检查热处理工艺单，淬火温度、回火次数和时间，别让人糊弄了。另外，上机预热必须达到250-300℃，用红外测温枪盯着。如果是大块崩裂，可能是回火脆性或者材料内部缺陷，得切开看金相。建议用超声波探伤先查一下毛坯。
冲蚀——铝液对模具的“暴力冲刷”

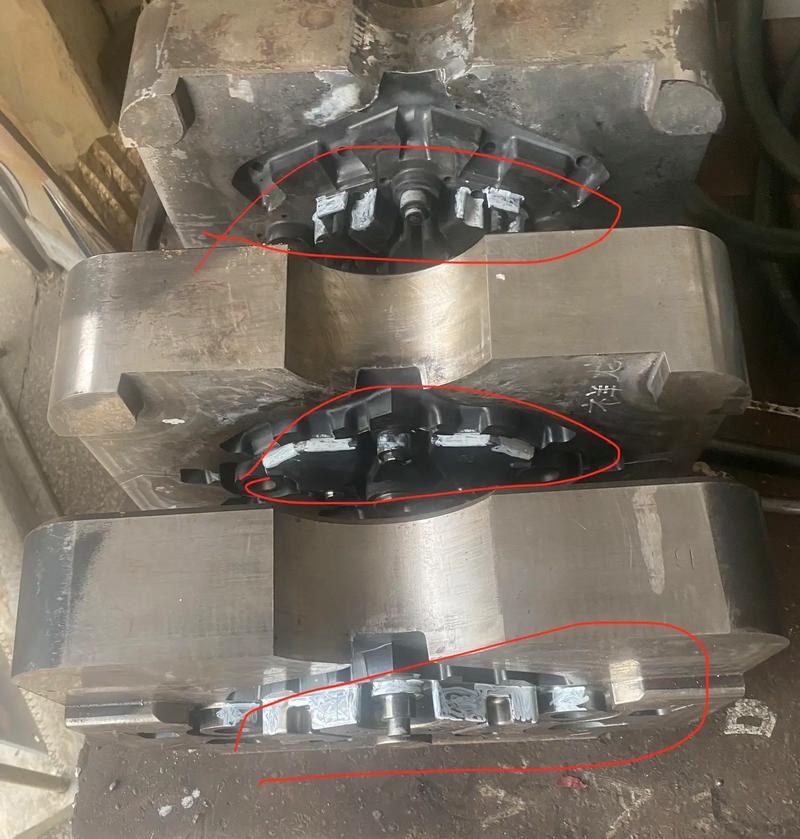

如果说热疲劳是温水煮青蛙，那冲蚀就是直接上刀子。当高温铝液以几十米每秒的速度冲进型腔，直接怼在模具表面，尤其是内浇口附近、型芯正对位置，时间一长，表面材料就一点点被“扒皮”。严重的时候，能冲出一个坑，模具直接报废。而且冲蚀往往和熔损、焊合搅在一起，问题更复杂。
我见过最夸张的，一个压铸模具的浇口套，一万多模就冲出一个沟槽，原因是浇口速度设计过高，超过60m/s。设计时没考虑实际冲量。后来我们改了浇口截面，降低速度，同时给浇口套做了氮化处理，寿命立马翻了几倍。所以冲蚀这事儿，不能只靠表面强化。表面处理如PVD涂层、氮化，能提高表面硬度，延缓冲蚀，但治标不治本。根本还是要优化模具设计，特别是浇注系统。内浇口速度一般控制在30-50m/s，还得模拟铝液流动，避免直接冲击型芯。你看，这又涉及到模流分析，一环扣一环。
问：冲蚀能用涂层彻底解决吗？我们试过几种涂层，效果有，但不久又不行了。
答：涂层是锦上添花，不是雪中送炭。涂层就像给模具穿件防弹衣，但如果你拿大炮轰（流速太高、冲击集中），防弹衣也白搭。首先得从工艺和设计上降低冲击强度，比如调整浇口位置、增大浇口截面、优化铝液流向。然后结合涂层，才能发挥最大作用。另外，涂层选择也有讲究，TiAlN涂层抗铝熔损不错，但韧性不如CrN，得看具体情况。
延长模具寿命的实战技巧，从材料到维护
说到底，提高模具寿命是个系统工程。我总结几条，都是实战干货：
- 材料升级：别省那点钱，用高品质电渣重熔钢，纯净度好，各项同性，寿命能提高30%以上。像8407、1.2344ESR这些，比普通H13靠谱。
- 热处理要到位：淬火后多次回火，硬度根据工况定，一般推荐46-48HRC，需要韧性的话可以再低点。切记避免回火脆性，回火后快冷！
- 模具预热和维护：压铸前预热，生产中每次停机再开要重新预热。定期去应力回火，每1-2万模次做一次，消除累积应力。模具冷却水道要畅通，避免局部过热。
- 表面强化：关键部位做氮化或PVD涂层，氮化层深度0.15-0.25mm，太厚容易剥落。涂层选结合力好的，如CrN、AlCrN。
- 模具设计避坑：浇口速度别超50m/s，能斜冲就别直冲，避免尖锐转角和厚薄突变，冷却均匀。一句话，让铝液温柔点，别那么暴力。
有时候我们在现场忙得焦头烂额，模具坏了就急着修，却忘了这些基础。我一个老师傅说过：模具就像人，你不对它好，它就死给你看。挺糙的理儿，但真实。搞模具，真得有点匠心，细节决定寿命。
问：到底多久做一次去应力回火？成本高吗？
答：一般建议1-2万模次做一次，或者感觉裂纹有加速趋势时提前做。成本不高，一次回火几百块，但能省下修模甚至报废的钱，划得来。别等裂纹深到不能修才后悔。我们后来定了规矩，每15000模强制去应力，模具寿命明显稳定了。
还有一点容易被忽视——模具存放。不用的时候，要涂防锈油，放在干燥处。有人模具表面有残铝不管，下次一加热，铝合金化腐蚀，毁了。这些小事，做好了都是钱。
好了，啰嗦这么多，无非是想说，压铸模具寿命不是玄学，是技术和管理。别再光抱怨模具不行了，对照上面的点，看看哪没做到位。改一改，可能就有惊喜。毕竟，省下的模具钱，那可都是纯利润啊！
