2026-06-11 10:27:31 作者：网编
分类：文章
我在西北一家化工厂干了十几年设备维护，提起工业散热器，真是一把辛酸泪。
先给你们讲个真事。2016年，我们新上了一条生产线，工艺气体冷却需要一种翅片管式热交换器。当时技术部拍脑袋选了标准型，铝翅片套铜管那种。刚投用那几天，冷却效果惊艳——进出口温差能达到80度！大伙儿都觉得这下省心了。结果呢？不到三个月，效率断崖式下跌。拆开一看……我操，翅片间隙被盐垢堵得严严实实，部分区域还出现了电化学腐蚀穿孔。那批散热器，直接报废。损失几十万不说，停工检修的焦灼感，至今难忘。
这就是我要说的核心：工业散热器选型，最怕“理想工况”四个字。厂家样本上的传热系数、对数平均温差，都是在清洁空气、标准流率下测得的数据。一旦碰上含尘气体、高湿度、酸碱废气……原本完美的性能曲线会变成灾难。
💸 一次惨痛教训：为什么“标准设计”是死路一条
业内总有种懒惰：选型按手册查表，再加个1.2的安全系数就完事。 这种思维在常规民用供暖中也许糊弄过去，但在工业领域，每一丝偏差都可能放大成生产事故。 比如我们那次，气体中含有微量氯离子和硫酸雾，手册上只提到对铜管有腐蚀性，可我们忽略了翅片与基管之间因膨胀系数不同产生的缝隙，那里成了应力腐蚀开裂的温床。后来我学乖了——任何涉及腐蚀性介质的场合，必须把材质升级到双相不锈钢或钛合金，哪怕成本高出一倍。难道不是吗？总比停产换得好。

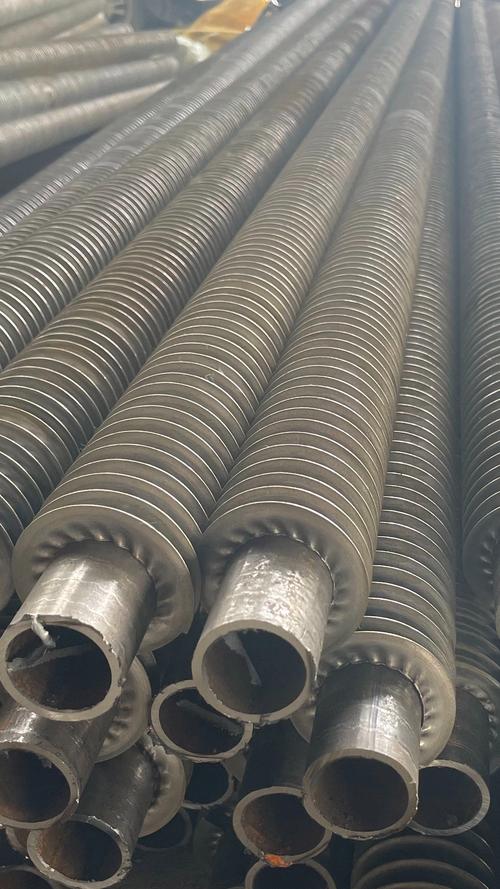

腐蚀损坏的工业翅片管散热器实物特写
说到这，想起一个常见误区：很多人以为翅片越多越密，散热面积越大就越好。但你没考虑过清灰维护的难度！翅片间距如果小于3mm，在高粉尘环境下，三天两头就得吹扫，不然积灰带来的热阻比翅片本身还高。那次我蹲在车间，看着维保小哥用高压水枪冲洗翅片，水花四溅，污垢纹丝不动……那一刻我悟了： 有时候，牺牲一点理论效率，换来更持续的运行状态，才是真正的智慧。
❓ 选型纠结症：风冷还是水冷？实战十问
经常有同行问我：李工，我这工况又热又脏，到底选空冷器还是壳管式水冷？答案从来不是非黑即白。我总结了两个直击灵魂的问答，希望能惊醒梦中人。
问：我厂里冷却介质是循环水，取用方便，是不是肯定水冷最合适？
答：别想当然！循环水水质是关键。如果硬度高、微生物多，管程结垢的速度超乎想象。我见过一家化肥厂，壳管式水冷器用了半年，铜管内壁结了5毫米厚的碳酸钙垢，换热效率直接腰斩。后来他们迫不得已加了反渗透水处理设备，成本反而比风冷还高。所以，水冷方案必须评估水质和维护预算。反观风冷，虽然夏季高温时效果打折，但胜在系统简单，不怕漏，不怕冻，只要风机不坏就能转。❗ 一个技巧：如果夏季水温超过30℃且冷却温差要求小于10℃，谨慎选空冷，因为它受环境干球温度影响太大。这种情况下，闭式冷却塔结合板式换热器可能是更优解。你品，你细品。

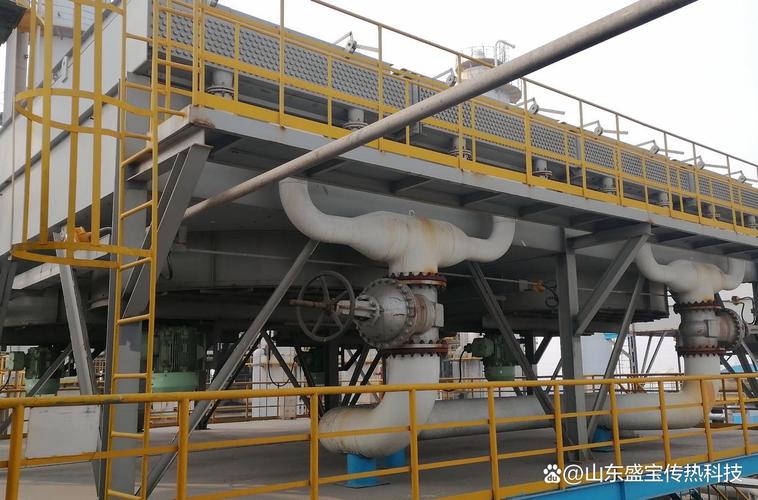

工业空冷器运行在化工厂的现场图
问：那风冷就一定抗造吗？我们在海边，翅片老是腐蚀发白，换了好几家供应商都不行。
答：哈哈，戳到痛处了。海洋性气候对风冷散热器是终极考验。普通亲水铝箔翅片一年就变粉末。必须上环氧树脂涂层或者镀镍处理，翅片厚度也要加大到0.3mm以上。还有一个隐藏点——穿管处的胀接工艺，如果胀紧度不够，盐雾从间隙渗入，那简直就是电化学反应的理想模型，基管与翅片成了牺牲阳极。我推荐一次：用铝镁合金翅片加不锈钢基管的组合，虽然贵，但在沿海能撑五年以上。说实在的，散热器的所有问题，归根结底都是界面问题——气-固界面的传热和污染，固-固界面的接触热阻和腐蚀。抓住这一点，所有难题迎刃而解。
🧠 技术潮流背后：石墨烯涂层是救命稻草吗？
🧠 技术潮流背后：石墨烯涂层是救命稻草吗？
最近两年，石墨烯涂层散热器炒得火热。宣传说能提高传热系数30%，同时防腐蚀防结垢。听着像终结者材料吧？但我实测过某品牌样品，怎么说呢……有点小失望，但也有惊喜。
惊喜在于，石墨烯层的疏水性确实让冷凝水快速滚落，减少了微生物附着，对处理新鲜空气的空调箱效果明显。可是，在工业废气中，一旦遇上粘性焦油，那层石墨烯薄得根本扛不住物理冲刷和化学侵蚀。更打脸的是，涂层工艺如果不过关，反而会增加接触热阻，传热系数不升反降。所以， 别被前沿概念冲昏头脑。除非你有完备的测试手段验证长期性能，否则还是老老实实用经验证的传统方案。 💡我的建议：把你的实际介质样品寄给厂家做挂片试验，这是唯一靠谱的选型依据。记住，厂家口头承诺都是空气。
说到底，工业散热器不是标准件，而是需要深度融合工艺条件的专用设备。每一次选型，都该像老中医把脉，望闻问切。看现场、闻气味（腐蚀性气体常有异味）、问操作工（他们最清楚工况波动）、切参数（用数据说话）。这些年我悟出一个道理：设备不欺人，你糊弄它，它必在某个关键时刻撂挑子。不是吗？
好了，絮叨这么多，无非是想传递一个信念：尊重工程实际，敬畏极端工况。与所有在工业一线挣扎的同行共勉。❗
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：工业散热器实践谈：极端工况下，那些参数不会告诉你的致命细节
文章链接：https://www.zystgy.cn/a/52664
