干了二十多年维修，最怕的不是电机突然罢工，而是拆开一看——绕组烧得一塌糊涂，铜线熔成铜豆，绝缘漆焦黑发脆。说实话，这种时候心都凉半截。但又能怎样？总不能跟客户说“扔了吧”，对吧？
绕组维修，说到底是手艺活。图纸参数是死的，手法和经验才是活的。前些天修一台55kW的绕线式转子电机，故障现象是启动无力、电流大。常规测试绝缘电阻，竟然有0.5兆欧，不算太差。可一拆端盖，味道刺鼻——是匝间短路特有的酸臭味。转子绕组端部有一团黑斑，明显局部过热。这种故障，光靠摇表根本测不出来，必须用短路侦探器或匝间测试仪才能锁定。
拆解前先做“尸检”，别急着动刀
很多新手一上来就拆线，旧线剪得七零八落，最后连原始数据都搞丢了。我早年也犯过这傻——修一台老式进口电机，没留记录，绕完发现匝数不对，转矩特性完全变了。那叫一个懊恼！
正确的流程是：记录铁芯长度、槽数、绕线型式（单层还是双层）、节距、并联支路数、线径和匝数。尤其是节距，稍微改一点，磁场谐波就增大，电机噪音受不了。我习惯用手机拍下原始绕组的端部形状和绑扎方式，再加上手绘草图。——不要嫌麻烦，这些数据是维修的依据。有一次修一台起重锥形转子电机，绕组烧断在槽内，测量后发现线径竟是非标的，市场上根本买不到，只能定制拉丝。要不是提前量好，整个项目都得耽搁。
问：电机绕组烧了，怎么判断是缺相还是匝间短路？
答：看烧毁位置和形态。缺相通常烧毁对称的两相绕组，绝缘焦化均匀，端部可能有多处发黑点；匝间短路往往只是某几个线圈烧毁，局部铜线熔断严重，槽内绝缘可能碳化。另外，用手转动转子感受一下，缺相机通常没有明显扫膛，匝间短路可能伴有扫膛痕迹——当然不绝对，只是经验。💡
问：维修绕组，原数据丢了怎么办？
答：如果铁芯里有残存的线径可以量，匝数就难办了。可以查找同型号电机的绕组图册，或者根据铭牌参数反推。有些通用系列如Y、Y2电机，厂家有标准图纸。实在找不到，就得靠经验公式估算匝数，但风险很大，搞不好发热、无力。所以，强烈推荐：拆线之前，至少拍三张清晰照片，不同角度！✅

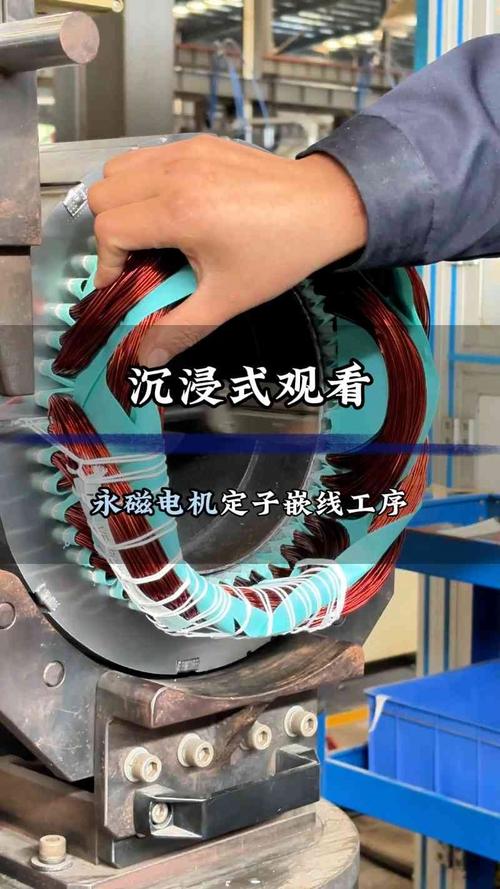

绕线与嵌线，手要稳心要细
线模尺寸不对，绕组嵌进去不是碰端盖就是槽满率太高，最后竹片都打不进去。我见过一个同行，线模做大了，绕出的线圈端部太长，装转子时刮蹭，试机瞬间绝缘破损短路，火花四溅，差点伤人。❗
现在很多维修部用半自动绕线机，速度快，但张力控制不行，线拉得太紧，漆膜受损，匝间绝缘强度下降。我偏好慢速绕制，尤其是F级、H级绝缘的电机，线径细、匝数多，张力稍大就会留下隐患。槽绝缘也得讲究，DMD、NMN复合纸，厚度选择要匹配槽型，用槽楔压紧时不能有褶皱。嵌线时，划线板必须光滑无毛刺，不然刺破绝缘，一切都白干。这活急不来。
有一回修一台矿用防爆电机，槽满率高达78%，每槽匝数42匝，线径1.25mm的漆包线，嵌线时手都勒红了。最后不得不用专用滑石粉润滑，小心翼翼。这种高槽满率绕组，绕组端部必须整形到位，低于铁芯内圆，否则一装转子，绝缘层一碰就完蛋。

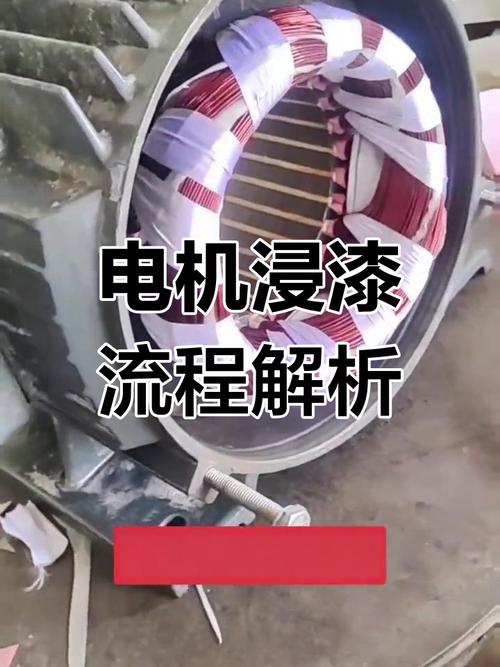

绝缘处理不是走过场
浸漆工艺是绕组维修的灵魂。有些人用自干漆一刷了事，省事是省事，但线圈内部根本浸不透，潮气一进，半年又烧。必须采用真空压力浸漆(VPI)或者至少加热浸漆。用1032醇酸树脂漆，一般电机足够；F级用1149不饱和聚酯漆；H级以上用有机硅漆。💡
我习惯预热到80-90℃，驱除潮气，然后浸漆20分钟以上，直到不再冒气泡。滴干后清理铁芯内圆和止口余漆，再进烘箱。烘烤阶段要阶梯升温，60℃保温2小时，再升到130℃保温4-6小时，自然冷却。有一次烘箱温控失灵，直接冲到160℃，漆膜起泡，整个定子报废——那损失，现在想起来还心疼。
最后做耐压测试，2倍额定电压加1000伏，按规程来。摇表测绝缘电阻，热态下不低于0.5兆欧。还有匝间冲击耐压测试，这个能发现隐性的匝间短路，千万别跳过。
问：绕组维修后电机噪音变大，什么原因？
答：多数是电磁噪音。可能原因：绕组节距没按原设计，或者三相匝数不平衡，或者某相头尾接反。另外，转子动平衡被破坏，或者装配时同心度没调好，也会引起机械噪音。需要逐步排查。我遇到一次，是定子铁芯在拆线时被野蛮砸击，导致齿部变形，电磁力谐波剧增。那种修复就麻烦了，要重新冲片？基本不现实。
绕组维修看着是脏活累活，但修好一台、试机正常转起来那一刻，还是很有成就感的。不过话说回来，现在有些用户把维修价格压得太低，修一台还不如卖废铜划算——这行业，越来越不容易了。
