说实话，干机械这行快二十年了，跟轴承打的交道比自家厨房的碗筷还多。今天不是来讲课本理论的——那些无聊的国标数据，你自己翻手册去。我想聊点扎心的：为什么同样的设备，人家用五年轴承还溜光水滑，你家的三个月就嘎嘣脆？
有时候是运气，更多时候是脑子里的那根弦没绷紧。

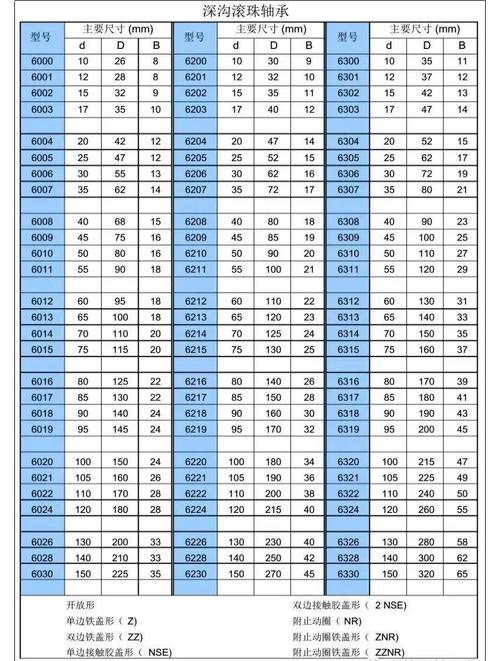

选型：参数表是死的，工况是活的
新手最爱干的事：拿着样本，挑那个“最大额定动载荷”最高的。觉得数字大就牛，对吧？大错特错！你考虑过冲击载荷吗？考虑过轴承游隙在高温下会变成什么样吗？
举个例子，去年一个客户，轧钢机上的调心滚子轴承老是烧。我一查，好家伙，选的C3游隙，但实际工作温度常年在120度以上——游隙全被吃没了，能不死吗？后来换成C4，清净了。
选型这活儿，真正的高手看的是“摩擦学”那点微妙的东西。润滑脂的稠度、基础油黏度，甚至添加剂——你以为是玄学，其实就是一层窗户纸。捅破了，豁然开朗。
💡 我的土办法：碰到新工况，别急着下单。先找类似应用的老轴承，切开看看失效痕迹。那东西不会撒谎。
问：老师傅，我厂里有一批深沟球轴承，声音不正常，但振动仪表没报警，该不该停机检查？ 答：听你这描述，我后背都发凉。振动没超阈值，不代表没事。很可能保持架已经开始碎了！如果是金属保持架，碎片一旦卡进滚道——整个轴系报废。赶紧停机，内窥镜伸进去瞅瞅。别心疼那点生产时间，真的。安装：暴力敲进去？轴承在哭泣
见过太多惨剧了。大锤直接抡，铜棒都不垫。轴承套圈上坑坑洼洼，布氏压痕都出来了，还指望它安静运转？做梦呢！

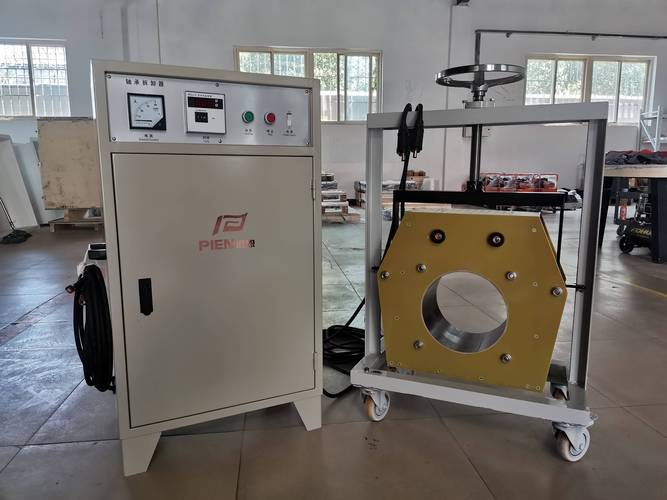

热装是个技术活。加热到多少度？有人说80度就行，有人干到150度。前者装不进，后者可能把材料回火硬度搞没了。我的习惯：根据过盈量算膨胀量，一般加热至比轴颈高80-90度就够，用测温笔检查，别凭感觉——感觉会骗你。
还有润滑！有人觉得脂加得越多越好，把轴承室塞得满满当当。错啦！多余润滑脂反而变成搅拌阻力的来源，温升吓人。一般轴承箱内脂填充量是自由空间的30%-50%，高速工况更少，20%足够。这事儿，我踩过的坑，比你吃过的米还多。
问：圆锥滚子轴承安装后，游隙怎么测量才准？塞尺老觉得塞不准。 答：塞尺？那只能测个大概。真想较真，用千分表打。轴向游隙换算径向游隙，公式自己查。关键是，要在轴承旋转几圈、滚子与滚道充分接触后测。还有，别忘了考虑装配间隙受温度影响的变化——如果工作时有温差，得预留出来。不然热起来，游隙就没了，轴承就死给你看。维护：等到响了再换？晚了
工业轴承的失效，80%以上是润滑污染搞的鬼。灰尘、水汽，这些无形的杀手。密封再好，架不住维护人员打开加油口的随意——抹布掉渣，手套毛絮，都是隐患。
状态监测现在很流行，振动分析、声发射、油液分析……工具是好工具。但数据是死的人是活的。我就见过一家厂，频谱上滚动体缺陷频率很清晰了，工程师愣说“再观察观察”。观察个鬼！轴承内圈都剥落成月球表面了，最后转子抱死，损失好几十万。
定期的听诊其实很有效。一根金属棒，一端抵轴承座，一端抵耳朵。经验丰富的耳朵能听出保持架松动、轻微擦伤。这种原始技能，不应该丢掉。
说到报废，拆下来的旧轴承，别直接当废铁卖。把它当成案例样本，研究失效模式——这才是值钱的经验。疲劳剥落、摩损划痕、电蚀麻点、微动锈蚀……每个痕迹都在讲述一个故事。
问：我们厂的输送带轴承，老是密封盖脱落，有什么好办法？ 答：密封盖脱落，多半是配合松了。先查密封槽的尺寸公差，是不是磨损了。不行就换带骨架橡胶密封的轴承，那种密封唇口卡得紧。再一个，看看是不是环境里有什么溶剂、腐蚀性气体，把橡胶密封圈溶胀了？有些化工厂，得用氟橡胶密封。别死守一种方案。聊了这么多，最后说句掏心窝的话：别把工业轴承当标准件对付。它身上每一微米的精度，都决定着你整条线是欢快地哼唱，还是刺耳的尖叫。
干我们这行，敬畏每一个转动部件。共勉吧。
