工业密封的真相：那些年我们一起踩过的坑-中远盛泰工业

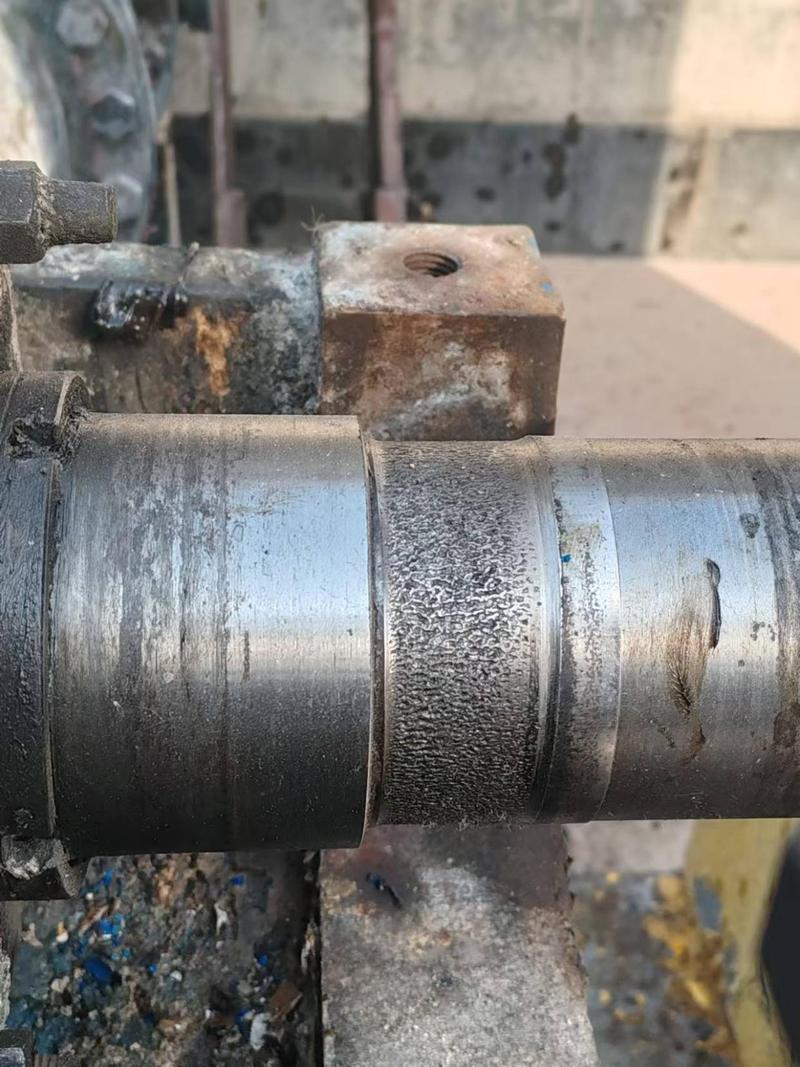

说起来你可能不信，上个月那台泵又漏了。凌晨三点，电话打过来，值班员声音都在抖——整个泵房全是白汽，密封液喷得压力表都看不清。我套上工作服就往厂里赶，一路上脑子里闪过至少十种可能。结果到了现场，拆开一看，轴套磨损了0.3毫米。就0.3毫米！这玩意儿能把人折腾成这样。工业密封这行干久了，心脏都得练出来。有时候一个巴掌大的密封件，决定了整个生产线是安稳运转还是全线瘫痪。但说实话，很多人对密封的理解还停留在“垫片拧紧点就行”的层面。

别怪密封件，先看看你的系统有多野

我记得刚入行时，师傅老陈最爱说一句话：“密封不是买来的，是‘配’出来的。”当时觉得玄乎。后来见多了才懂——同样的密封，在别人设备上能用三年，到你这里三个月就崩，问题往往出在工况适配。比如高温泵。选的密封材料耐温标称250℃，实际介质温度只有200℃，按理说绰绰有余。可你测过泵壳附近的温度梯度吗？停机瞬间的热冲击呢？辅机系统的冲洗液流量够不够？这些隐藏变量就像钝刀子割肉，一点点把密封面啃出微裂纹。等到明显泄漏，已经晚了。问：我们厂用的机械密封总是动静环磨损过快，明明选了硬质合金啊？答：硬对硬配对硬度是高了，但韧性差。如果介质里带微量颗粒，比如催化剂粉末，它就像碾磨膏一样嵌入密封面，硬质合金反而磨得飞快。✅ 试试碳化硅对碳石墨配对，自润滑性好，容杂能力强。另外检查一下旋液分离器是不是堵塞了，冲洗液不干净，密封寿命打三折。

泄漏率不是唯一指标，但它是最诚实的信号

很多设备管理规范里写着“允许泄漏量每分钟XX滴”。这指标太温柔了。我见过那种滴答滴答半年没事的，也见过突然撕裂式喷漏的。关键要看泄漏模式的变化趋势。稳定的微量泄漏可能只是液膜正常气化，但泄漏量如果呈上升曲线，哪怕还没超标，也要赶紧排查。有一次，一台高速离心压缩机，密封油系统每天消耗量从0.5升悄悄涨到0.8升，操作员觉得正常波动。我坚持拆检，发现碳环密封的浮环已经磨出沟槽，再拖一周，干气密封二级就直接报废。几十万的备件，省下几十块检测人工？这笔账谁都算得清。💡

问：非接触式密封比如干气密封，理论上没有磨损，为什么还用不住？答：理论很丰满，现实很骨感。干气密封最怕反转、低速盘车时端面接触，还有工艺气带液。哪怕只有几秒钟的意外接触，密封面就可能崩边。❗ 强烈建议装个低转速报警，并确保隔离气、缓冲气永远先于介质气通入。

拆密封之前，先拿手电照照这里

干了这么多年，我养成一个强迫症——每次故障件拆下，必须先拍照片、量尺寸、做记录。别急着扔进废品箱。 • 密封面磨损痕迹的圆心度：如果偏磨，大概率是轴对中跑了，或者泵体管道应力太大。 • 辅助密封圈的状态：O型圈硬化、溶胀、挤出痕迹，反映的是温度超标或化学不相容。 • 弹簧或金属波纹管的断裂位置：疲劳断裂通常在根部，腐蚀断裂则沿晶界，断口颜色可以读出很多信息。这些细节，比听厂家技术宣讲实在多了。毕竟数据不会说谎，但人会。问：密封安装时有哪些新手容易犯的错？答：太多了！比如不看安装手册就凭感觉压紧，结果静环倾斜；用普通黄油润滑辅助密封圈，导致高温结焦卡死；还有最要命的——忘了拆运输固定片！😱 密封在运输时动环和静环会用卡板固定，如果安装前不拿掉，一开机直接抱死。别笑，这种案例年年有。说到底，工业密封是个系统工程。从设计选型、仓储保管、安装调试到运行监控，链条上任何一个环节的疏忽，最后都会在密封面那几十微米的间隙里变成代价。有时候半夜抢修完之后，看着平静运转的设备，觉得这工作真TM磨人，但又有点上瘾。可能这就是机械的浪漫吧。

工业密封的真相：那些年我们一起踩过的坑

别怪密封件，先看看你的系统有多野

泄漏率不是唯一指标，但它是最诚实的信号

拆密封之前，先拿手电照照这里

文章目录

最新文章

热门标签
