干了这么多年涂装，说实话，每次看到车间里刚下线就起泡、橘皮甚至整片脱落的工件——心都凉半截。不是设备不行，也不是漆的问题，常常是某个不起眼的环节掉了链子。工业喷漆这行当，外行看热闹，以为枪一按、漆一喷就完事，可里头的门道，啧啧…
有一次，给一批出口的工程机械做面漆，用的是某大牌双组份聚氨酯，结果固化后附着力差到用手都能撕下来。查了三天，最后发现是前处理槽液参数偏了那么0.5，磷化膜粗细不匀——就这么一点偏差，整批活返工，赔了钱不说，客户那儿的信任也崩了。这行当就是这么残酷，细节里藏着魔鬼。

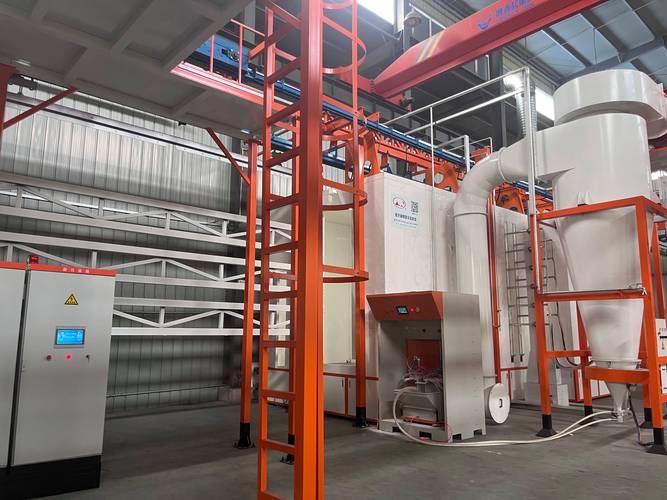

前处理：看不见的战线
工业喷漆的成败，七八成在前处理上。但很多厂子急着赶工期，脱脂液用了俩月不换，或者磷化槽温控失灵了也硬撑着，抱着“差不多”的心态。❌ 这样做，后面喷金粉都没用。
前处理不是把工件洗洗这么简单。我见过最夸张的，一个做汽车零配件的厂，用自来水直接冲洗——硬度高得吓人，钙镁离子残留在表面，烘干后肉眼看不见的盐粒，一喷漆全成了气泡的温床。后来逼着他们装了纯水系统，良品率立马上了18%。
这里必须强调：磷化是前处理的灵魂。结晶要细致、均匀，膜重控制在1.5-2.5g/m²最理想。太厚了脆，太薄了耐腐蚀性差。可现实里，有几个操作工会每班都测游离酸和总酸？还不是凭经验——槽液冒泡少了就加点料，多了就加点水。这种粗放式管理，不出问题才怪！
还有除油。普通冲压件带的防锈油、拉延油，用碱性脱脂剂没问题，但碰上硅酮类脱模剂，就得先用溶剂擦洗。不然残留的硅会像一层看不见的膜，漆根本咬不住底材。这一点，很多刚入行的小厂压根不知道。
问：前处理后能不能用手触碰工件？
答：绝对不行！手上的汗液含盐分和油脂，即使戴手套，旧的棉纱手套也会掉纤维。最好用不锈钢挂钩或夹具转移，非得检查时，得用干净的法兰绒布隔着。我们在车间都要求戴丁腈手套，且每两小时更换一次。
喷枪的调校：一线之差，天壤之别
漆选得再贵，枪没调好等于白搭。💡 见过太多人拿起喷枪就扣到底，扇面宽度、出漆量、雾化压力全凭感觉。喷出来的效果——要么干喷成砂纸，要么流挂如眼泪，要么橘皮皱得像老人的脸。
我自己调枪有个习惯：先在废铁板上试喷一条竖线。看中间厚不厚、两边雾化匀不匀。如果中间明显一条湿痕，那是流量过大或气压不足；如果两边有颗粒感，那是雾化太粗，得加大气压或降低漆的粘度。就这么简单的一招，省却无数后患。
不同漆种对喷枪的要求差别很大。高固份环氧漆，得用重力式喷枪、1.5-2.0mm的喷嘴，压力0.4-0.6MPa；而水性漆因为容易干喷，最好用HVLP（高流量低压力）枪，喷嘴稍大，压力在0.2MPa以下。你要是拿喷环氧的枪去喷水性，分分钟堵枪给你看。
还有，喷枪的日常清洗和维护……唉，说起来都是痛。车间里常见的就是下班前把枪往溶剂里一泡了事，第二天继续用。通道里干结的漆块根本没清干净，久而久之影响雾化。正确的做法是：拆开喷嘴、气帽，用专用毛刷清洗，然后用棉签蘸溶剂擦净气孔。别嫌麻烦，一把保养得当的喷枪能用十年，而糟蹋着用半年就报废。
问：喷漆时出现“橘皮”纹路该怎么解决？
答：橘皮原因很多，但70%的情况是因为漆膜过厚或溶剂挥发太快。先检查粘度——如果是双组份漆，看看是不是固化剂比例不对，或者稀料加少了。然后调整喷枪距离（保持在20-25厘米）、降低出漆量、增加重叠喷幅。另外，环境温度高于30℃时，可以适当添加慢干稀释剂。如果已经喷完并干燥，只能打磨后重喷了。
固化：不是烘干了就完事
工业喷漆的最后一道坎，固化。很多人都以为“烘箱温度到了、时间够了就行”。这个概念太粗糙了。
热风循环烘箱的测温点往往在顶部，而工件放在底部——温差可能高达15℃！工件实际温度没达到漆膜的交联温度，结果就是固化不完全，软、不耐刮、耐化学品性差。我们后来在每个烘箱里都放了炉温跟踪仪，连手机的APP实时看曲线，才知道原来升温速率也影响成膜。太猛了，漆面容易起针孔；太慢了，效率又低。
尤其修补漆，有的维修车间用红外灯烤，那更是技术活。灯距忽远忽近，烘烤区域受热不均，局部过热导致变色，甚至底材变形。有次修一个发动机缸体，红色面漆烤完变成暗红，就是因为灯靠太近。所以，固化工艺容不得半点马虎。
还有一个被忽视的点：冷却。烘完出来的工件，不要立刻堆叠或包装。需要自然冷却到40℃以下，否则漆膜还是软的，容易压出痕迹。特别是在夏天，车间温度高，我们专门设了强制风冷区，用过滤后的空气吹。
最后唠叨一句，工业喷漆是个综合活，设备、材料、工艺、人员，缺一环就砸锅。在这个行当里，没有所谓的小问题，所有的大麻烦都是小疏漏积累出来的。与其事后返工，不如在每一个细节上较真。毕竟，喷出去的漆收不回来，但经验可以长在手上。
