干了二十年涂装，最近被一个做铝合金窗框的老板气笑了。他说粉末喷涂太贵，坚持用油漆。结果环保罚单下来，几十万打水漂。早干嘛去了？粉末喷涂这玩意儿，初期投入是高一点，可长远看——省下的废料处理费、省下的时间、省下的良品率提升，哪样不是钱？
先撕标签：粉末喷涂真不是“低端货”
好多人的刻板印象，粉末喷涂就是给脚手架、配电柜喷个厚涂层，粗糙、没光泽。呵，那是20年前的热固性环氧粉末时代。现在呢？超耐候聚酯、氟碳粉，流平性做得比液体漆还细腻。上次去一家汽车零部件厂，看他们用低温固化粉末喷内饰件，光泽度90GU以上，手感滑得像婴儿皮肤。技术早就不是吴下阿蒙了。

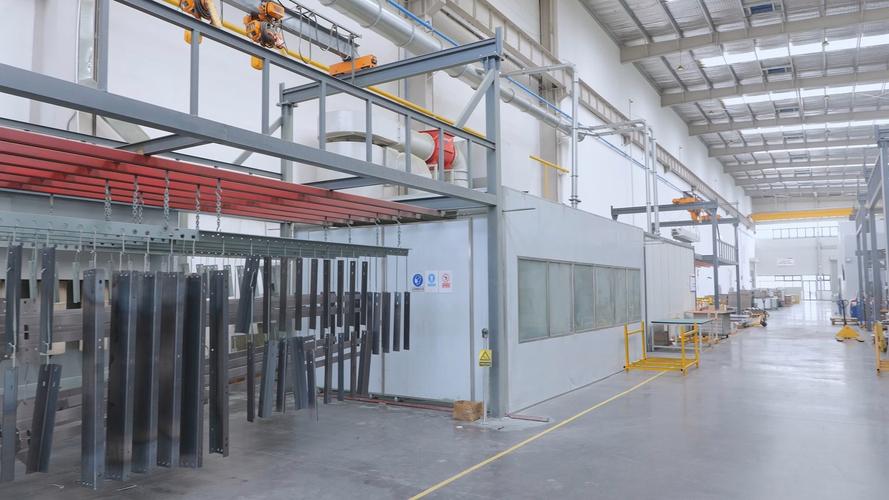

但有个致命问题：前处理工艺。很多小厂舍不得投资磷化线或者硅烷处理，直接拿抹布擦擦油就上喷房。后果？半年后涂层起泡，一揭一整片，跟贴纸似的。我见过最离谱的——热水器内胆粉末涂层脱落，差点酿成事故。前处理马虎不得，这钱省了，后面全是坑。
静电喷涂的玄学？其实就三层窗户纸
说说静电粉末喷涂。原理都懂：高压静电发生器几十千伏，粉末带电，吸附在接地的工件上。可实操才见真章。一次去调试产线，工程师抱怨上粉率低，回收粉一麻袋一麻袋的。我一看，喷枪离工件50厘米远！法拉第笼效应倒是小了，可在凹槽里根本打不进去粉。调整到20厘米，电压降一档，凹槽上粉率立刻飙到85%。
喷涂距离、静电电压、出粉量，这三者耦合得像鬼打墙。还有粉末粒径分布——粗粉太多，流平差，橘皮严重；细粉太细，容易飘散，回收系统负担大。实话告诉你，很多爆款的热固性粉末涂料，比如做沙滩车车架的环氧聚酯混合粉，厂家给的参数都是实验室理想值。你车间湿度大一点、压缩空气露点高一点，全乱套。
💡 小贴士：定期校准喷枪的μA电流比单纯看kV值靠谱多了。实际电场强度才决定粉末包裹效果。
固化环节：烤箱不是越大越好
再说固化炉。燃油、燃气、红外、电感，五花八门。有一阵子流行红外辐射固化，快是快，穿透力差。复杂工件——像发动机缸体，内腔粉末照射不到，固化不完全，耐盐雾瞬间崩盘。后来他们改了桥式固化炉，热风循环，里外温差控制在±3℃，问题解决。
千万别信“温度到了就固化完全”的鬼话。粉末涂料需要熔融流平+交联固化两个阶段。升温速率影响流平性，保温时间影响交联密度。有些操作工为了赶产量，高温短烤，涂层看着硬，实则脆，冲击实验一锤定音，裂纹放射状——废了。更悲剧的是，热敏底材，像镁合金轮毂，温控一飘，基材过时效，机械性能衰退。哭都来不及。
所以，工件芯温监测绝对不是摆设。热电偶贴在非喷涂区？糊弄鬼呢！必须跟工件同材料、同厚度的试片，实时反馈。这个细节，十个厂八个做不到。
QA：这些灵魂拷问你敢答吗
问：粉末喷涂环保在哪？不都说有粉尘爆炸风险吗？
答：好问题。粉末涂料不含有机溶剂，VOC排放几乎为零，这是它最大的环保牌。但粉尘爆炸确实是悬在头顶的剑。不过，只要喷房内粉尘浓度控制在爆炸下限15g/m³以下（这是国标），有良好的排风和回收系统，风险可控。关键是员工培训和防爆设备，不能省。另外，过喷粉末可以回收再利用，利用率95%以上，废粉还能压块做低端制品。油漆呢？喷漆室的风一吹，全是危险废物，处理费吓死人。
问：听说粉末涂层修补比油漆难，真的吗？
答：看情况。如果是小面积损伤，热塑性粉末可以用专用修补棒加热填补，打磨后肉眼难辨。但热固性粉末修补确实棘手，因为它交联后不溶不熔，再喷一层新粉上去，附着力不行。工业上常用冷涂锌或者双组分丙烯酸漆局部修补，但颜色匹配、纹理一致性是噩梦。所以更关键的是——全过程防护，从设计挂钩就考虑运输磕碰。别指望后期补锅。
问：户内户外粉末涂料怎么选？
答：别被销售忽悠。户内用环氧粉末，耐化学性好，但日晒半年就粉化。室外必须用聚酯或聚氨酯，淬冷温差大的北方还要耐候性特别好的超耐候树脂。简单测试：拿样品放紫外线老化箱，300小时QUVB，色差ΔE小于3，保光率大于50%，才算及格。沿海高盐雾地区，加一层环氧富锌底粉，双层复合涂层，耐久十几年不在话下。
趋势：要么智能，要么死
工业4.0喊了多少年，粉末喷涂线正在洗牌。我见过一条全自动铝型材线——机器人自动挂钩，喷房内3D扫描识别工件轮廓，自动调枪距离和参数，大数据优化粉末用量，固化炉节能回收。这套系统，人力砍掉70%，一次合格率99.2%。小作坊怎么玩？要么升级，要么被吃掉。
还有个冷门方向：粉末喷涂在新能源电池壳上的应用。要求绝缘、阻燃、导热。介电强度必须大于30kV/mm，UL94 V-0。有厂家开发了环氧-有机硅杂化粉末，导热系数做到1.2 W/m·K，惊艳！这可比贴绝缘膜靠谱。汽车轻量化浪潮下，铸铝件粉末喷涂替代阳极氧化，成本低30%，你品品。
不过，千万别盲目追新。低温固化（120℃）节能是香，但储存稳定性差，夏天高温结块风险大。弄清楚需求再上。
最后说句得罪人的话：很多厂明明有好的粉末、好的设备，却败在管理。喷粉工心情不好，随便调个枪距，良率就掉3个点。标准化作业、定期培训、数据记录，这些软实力，才是粉末喷涂真正的护城河。否则，再好的技术也白搭。
选粉末喷涂，不是买台设备就完事。它是一套系统工程，从基材到前处理，从粉末选型到工艺参数，从固化到检测，环环相扣。踩过的坑，都是真金白银买来的教训。别再问我值不值，你先算算自己的报废率、环保罚款单，答案就有了。
