2026-06-06 14:40:32 作者：网编
分类：文章
说实话，我见过太多车间里的老师傅，拿起一根铣刀就往刀柄上一夹，转速进给全凭感觉走。结果呢？活没干多少，刀具崩了，工件也废了。
这能全怪他们吗？也不尽然。铣刀这玩意儿，里面的门道实在是多，有些供应商自己都讲不明白。
今天不扯理论，就聊点实际干活中碰得到的。
选材：别光看硬度，韧性才是保命符
我去年在一个模具厂，看到他们在加工P20钢，用的还是普通硬质合金铣刀，干不了半小时尖角就崩没了。我当场就皱眉头——这完全是用错了地方。
硬质合金确实硬，可它脆啊。碰到断续切削或者高硬度材料，一冲击就掉肉。这时候你需要的是含钴高速钢，或者更高级的粉末冶金高速钢。它们的红硬性不如硬质合金，但韧性甩开几条街。
当然，如果你是做大铝件，硬质合金的锋利度是高速钢没法比的——这话又说回来，铝材铣刀的前角得大，螺旋角最好到45°甚至更高，排屑才顺畅。

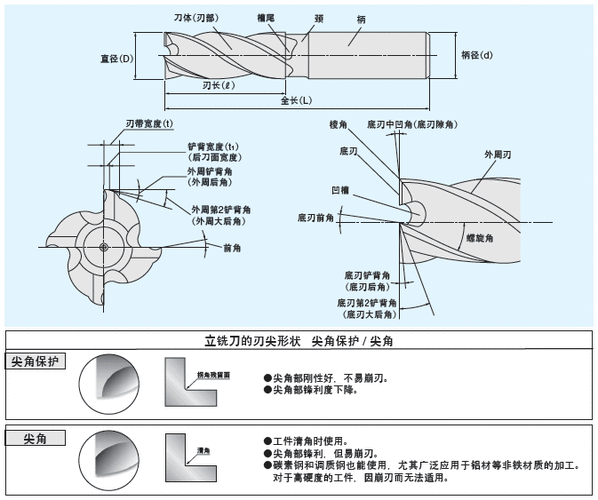

硬质合金铣刀几何角度示意图
这里面有个常识性错误，好多新人会犯：以为刀具材料越贵越好。不是的！适合的才是最好的。就像你不能拿法拉利跑达喀尔拉力赛一样——白糟蹋钱。
问：“加工304不锈钢，铣刀选什么材质比较耐用？”
答：首选细晶粒硬质合金，最好带AlTiN涂层。304导热性差，容易产生积屑瘤，刀具材料必须抗粘结。如果追求寿命，可以用金属陶瓷，但那玩意儿更脆，进给得小。千万别拿普通硬质合金干，那是跟自己过不去。
涂层：薄薄一层，学问大了去了
有一次，一个客户得意洋洋地跟我说：“我买的铣刀涂层厚得很，比别人的耐用！”我差点一口茶喷出来。
涂层厚度真不是越厚越好。厚了容易剥落，而且会钝化切削刃。你以为是给刀穿了身铠甲？其实成了累赘。
现在主流的PVD涂层，厚度也就2到5微米，但硬度能到3000HV以上。不同的涂层对付不同的材料：TiN泛用，金黄色的，好看但不耐高温；TiCN硬度更高，适合钢件；TiAlN耐热抗氧化，干不锈钢和铸铁的首选；还有AlCrN，那种深灰到发黑的，对付高硬料简直神了。
铣刀涂层磨损微观对比图
不过，涂层再牛，底材不行也白搭。你指望在烂泥上贴金箔？同样的涂层，做在细晶粒硬质合金上，和做在普通高速钢上，效果天差地别。
问：“湿切不锈钢，涂层怎么选？老是黏刀。”
答：用AlCrN或者TiAlN，这两种涂层自带润滑性，而且能在高温下形成氧化铝保护膜。切削液浇上去，反而容易热裂纹？所以要控制好冷却，要么干切，要么用准干式润滑。对了，切削参数也得注意，线速度别太高。
参数：别守着老黄历，动态调整才是王道
参数：别守着老黄历，动态调整才是王道
我真服了一些人，用个破表格，啥材料都往上套。铣削参数——转速、进给、切深、切宽——这四样东西，牵一发而动全身。
比如加工薄壁件，你切深大了，工件颤得跟筛糠似的，刀具能被振崩了。这时候就要减小切深，提高转速，用大进给来保证效率。而五轴加工遇上深腔，得用不等距螺旋角的铣刀，消振效果立竿见影。
还有个冷知识：顺铣和逆铣的选法。顺铣更适合精加工，表面质量好，但对机床刚性要求高；逆铣吃刀稳定，适合粗加工和表皮硬的材料。但是有些老师傅干了一辈子，都没搞清楚自己的机床到底适合哪种——不是所有老铣床都能玩顺铣的，丝杆间隙一大，顺铣就变成撞刀了。
前几天帮朋友解决一个工艺难题，铣TC4钛合金。他们按厂家的推荐参数干，刀具一小时就报废。我让他把线速度从80降到50，每齿进给从0.05提到0.08，切深减半——结果寿命翻了三倍！为什么？钛合金导热差，热量全在刀尖，线速度一高就化学磨损；加大进给是为了让切削层厚一点，把热量更多地让切屑带走。所以参数这东西，得理解刀-工接触区的物理过程，不是死背数据。
问：“加工铝合金，为什么侧面光洁度老是差？”
答：大概率是因为切削速度不够或者刀具悬伸太长。铝材要高速切削，线速度起码300米每分钟，甚至500。还有，你的铣刀螺旋角和径向前角是不是太小了？铝用钨钢铣刀螺旋角至少35°，如果没有涂层，必须锋利的刃，别拿干钢件的刀来糊弄。
💡 总之，铣刀这行当，看是铁疙瘩，其实处处透着材料学、摩擦学、力学的综合。多琢磨一下为什么崩刃，为什么有振纹，为什么表面发毛，比盲目换刀强一百倍。
最后啰嗦一句：✅ 买刀别光比价，找个靠谱的供应商，做做试切，参数给足。省下的刀具钱，往往不够你废一个工件的工时费。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：铣刀用错了？八成是栽在这几个坑里
文章链接：https://www.zystgy.cn/a/52201
