挤出模具？嘿，这玩意儿，外行看就是个铁疙瘩。可干我们这行的知道，它就相当于塑料型材的心脏。心脏要是跳得不规矩，出来的产品就是一堆废料。前两天还有个徒弟问我，说师傅，咱这个模具怎么又糊料了？我一看，口模那缝里堵得跟下水道似的——这哪是模具的问题，明明就是工艺参数跟流道设计打架。说实话，挤出模具这个领域，书本上的理论跟车间里的现实，中间隔着一百次试错。
我以前带过一个项目，做PVC门窗型材。设计图改到第八版，仿真模拟跑得溜光水滑，一上机试模，型坯从口模出来，歪歪扭扭像根麻花。所有人都傻眼。那个瞬间的挫败感——❗真能让人摔鼠标。后来怎么解决的？全靠老师傅拿锉刀，一点一点修分流锥的角度。这就是挤出模具的残酷之处：你计算得再精密，金属材料热处理后的那点变形、熔体在流道里那点谁也说不清的弹性湍流，就能让你推翻全部。
不过话说回来，现在有了模流分析软件，确实少走很多弯路。但工具只是工具，关键还是人。你得懂塑料的脾气，对吧？聚乙烯软塌塌，硬PVC又脆又敏感，挤出模具对它们就像不同的厨具，不能一概而论。
模具流道设计：那几条要命的线
流道，就是模具里那些引导熔体流动的沟槽。别小看这几条线，它们决定了型材的密度、表面光洁度，甚至内在应力。设计流道，核心就是个“平衡”二字。但平衡这事儿，谈何容易。熔体从机头进入模具，温度、压力、流速，在每一个拐角都会变化。你这边多给了一点点截面积，那边就可能出料慢，型材壁厚不均。
说实话，我特别反感那种照着手册抄参数的设计，完全不考虑实际树脂的批次差异。有一回，我们换了个牌号的聚丙烯，流动性提高了那么一丁点，结果流道里直接产生降解焦料，模具拆下来，里面黑斑点点，全是碳化物。清理就得两天。那滋味——唉。后来我们在流道里嵌了硬质合金镶块，又调了压缩比，才稳下来。所以设计挤出模具，得盯着这几条线：分流线、压缩线、定型线。分流线的角度如果太陡，剪切热过高，塑料就烧焦；太平缓，又起不到塑化效果。这个度，真的是试出来的，而不是算出来的。
问：流道设计里常说“压缩比”，这个到底怎么定？是不是越大越好？
答：绝对不是。压缩比大了，压力上去了，但熔体很容易过热分解，模具磨损也快。通常根据物料定，硬PVC取2.5到3.5，软PVC可以低一些，1.5到2.5。但这是参考值，实际要结合机筒温度和螺杆转速。我见过有设计把压缩比做到4的，结果口模出口压力大得吓人，型坯离模膨胀严重，尺寸根本控制不住，最后只能报废模具。所以，压缩比要配合流道长度渐变，不能突变。
材料与表面处理：别让模具死在“皮肤病”上

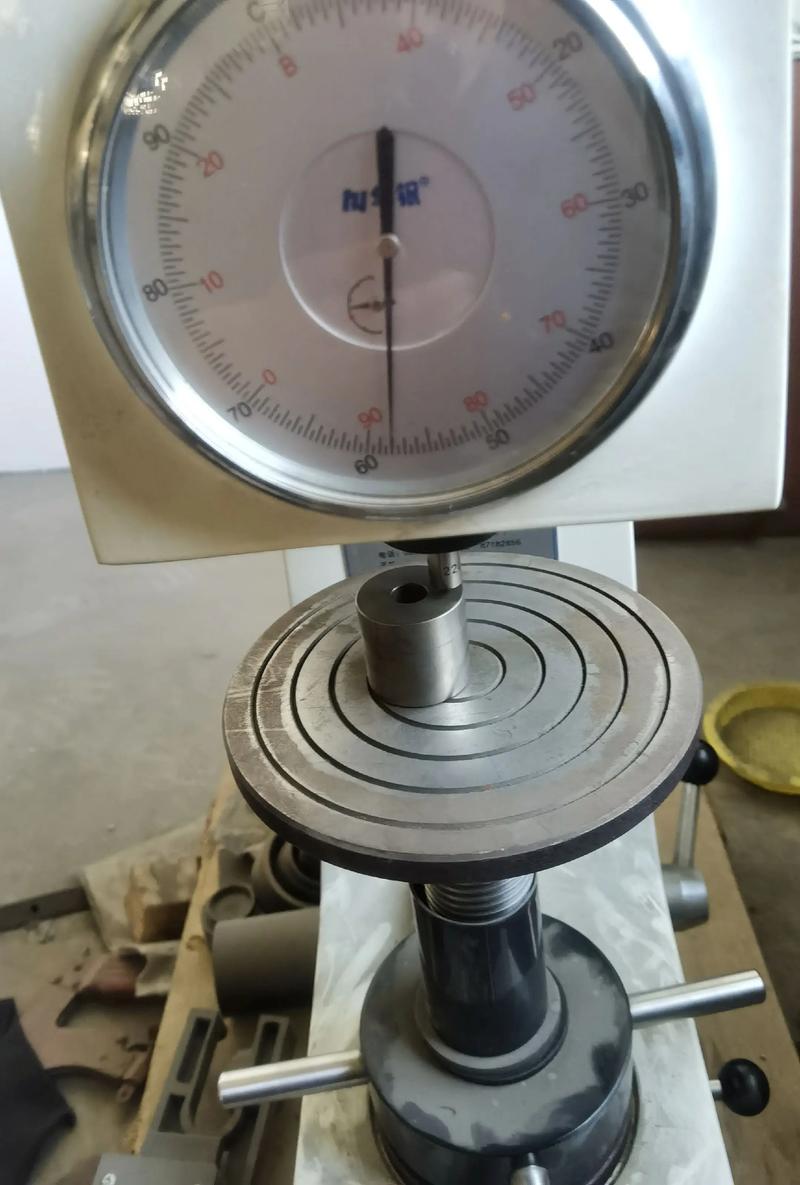

模具钢，这是基础。常见的有45号钢、Cr12MoV、H13等。可别以为选了贵的钢就万事大吉。热处理才是灵魂。淬火硬度、回火次数，差了那么一点，模具寿命就能相差几倍。我经手过一个模具，用Cr12MoV做口模，热处理后硬度HRC58，结果用了不到三个月，口模内壁就拉出一道道沟槽。一打硬度，表面只有HRC52，心部更软。明显是淬火温度没控好，脱碳了。后来找了家靠谱的热处理厂，真空淬火加三次回火，硬度均匀了，寿命直接翻倍。所以说，模具的“皮肤病”——表面氧化、脱碳、软点，比内伤更致命。
表面处理现在花样也多。镀硬铬是传统老路，耐磨耐腐蚀，但容易存留料垢，清理起来费劲。❗现在流行的是氮化处理和PVD涂层。氮化层硬且脆，不能太厚，否则容易崩落，但抗磨损一流。我用过一种离子氮化工艺处理定型模，生产玻纤增强尼龙，以前一个礼拜就得修模，现在能撑两个月。那种惊喜，不亚于发现生产线突然安安静静地转了一整天——平时不都是这儿堵那儿漏的吗？
问：模具表面镀铬，是不是已经过时了？还有必要用吗？
答：不算过时，得看场合。镀铬对PVC、PE这些没腐蚀性的料，还是性价比高的选择，尤其对提升脱模性有帮助。但加工含氟或阻燃级塑料，就一定要避开镀铬，因为会生成有害气体，而且腐蚀很快。我现在的习惯是，普通型材模具用镀铬，工程塑料用氮化，超磨损工况就上PVD陶瓷涂层。不过PVD贵啊，得算经济账。有一次我给一个客户推荐了PVD，结果他嫌贵，退而求其次用了氮化，结果一年下来修模停工损失比涂层贵三倍。这种坑，我见得多了。
试模与修整：三分靠图纸，七分靠打磨

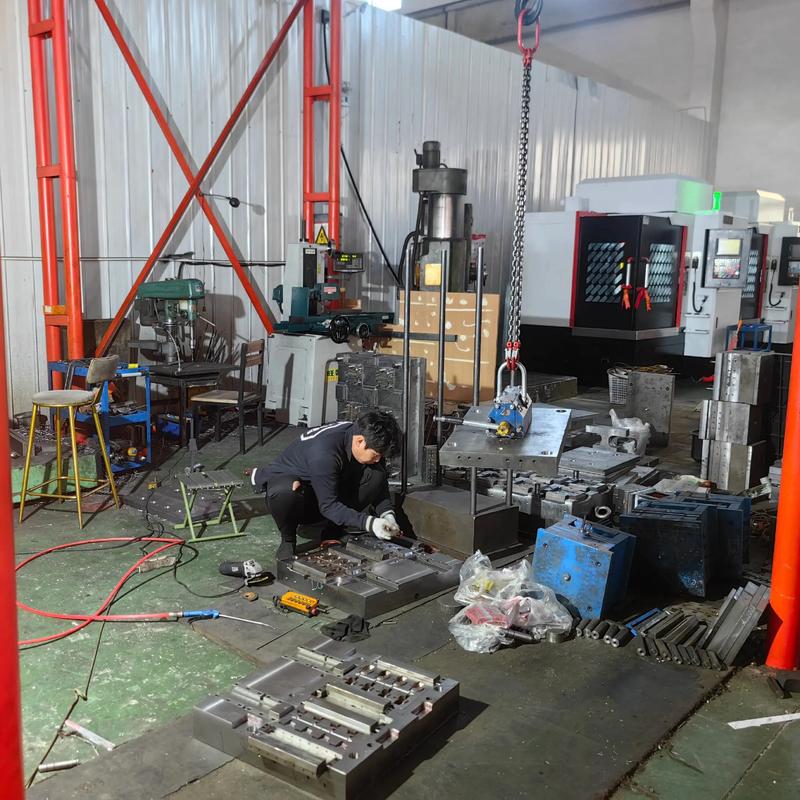

新模具上机，就是个“开盲盒”的过程。哪怕你设计得再完美，仿真做得再炫，实际挤出来的料，总会有这个那个问题。常见的：出料快慢不一、表面鲨鱼皮、熔接痕、内筋歪斜。这时候，就考验钳工师傅的功力了。用砂纸、油石、锉刀，甚至自制的小刮刀，一点一点调整缝隙和角度。这个过程，我们叫“修模”，纯粹是手艺活儿。
我见过一个最牛的老师傅，他不用看什么测量仪，手指往模口流出的型坯一搭，就知道这边厚了0.02毫米。神了。他修出来的模具，流痕几乎没有。他跟我讲，修模就是调压力场，你得感觉那股劲儿从哪儿来。现在很多年轻人不信这个，只想靠数控机床一次成型。但现实是，机床精度再高，也扛不住热处理变形和装配误差。所以啊，挤出模具最后的那0.01毫米精度，全在人的指尖上。
问：试模时型材表面出现“鲨鱼皮”怎么办？
答：这是典型的熔体破裂现象。原因很多，首先要检查是不是口模温度偏低，或者挤出速度过快。其次看流道内有没有死角导致滞料。解决思路：适当提高口模温度，或降低速度；如果还不行，就要考虑在配方里加点加工助剂（比如含氟聚合物），或者修改口模内壁的粗糙度。我试过一次，把口模内壁抛到镜面，鲨鱼皮反而更严重了！后来改成细微磨砂效果，反而好转。你说怪不怪？流体力学有时候就这么反直觉。
维护与寿命：别等崩了才想起体检
挤出模具是高精度工具，但操作环境恶劣。高温、高压、腐蚀气体、反复拆卸。所以维护不是等坏了再修，而是预防性保养。我给自己车间立了规矩：每生产2000小时，模具必须拆检一次，清洗流道，检查配合面磨损，重新测量关键尺寸。很多人觉得这是浪费时间，直到有一天模具芯轴断裂，砸坏定型台，整条线停一周，才知道什么叫真正的浪费时间。
清洗模具，切莫用火烤或金属刷乱捅。要用专门的溶剂或者超声波。存放也必须垂直悬挂，防止变形。这些细节，简单到没人重视，但恰恰是它们决定了模具能不能陪你跑完下一个十年。
哎，写了这么多，其实挤出模具的学问，一本书都写不完。每个经验背后，都有一个搞砸了的教训。如果你也在车间里跟这些铁疙瘩较劲，希望能少踩我踩过的坑吧。
