2026-06-06 14:06:33 作者：网编
分类：文章
压铸模具这玩意儿，烧钱。一套模开下来几十万，结果打了不到两万模就裂了，谁不心疼？说实话，我见过太多车间的师傅对着模具叹气——不是材料不行，是很多细节，一开始就埋了雷。模具寿命绝对不是玄学，但很多人把它当成买彩票，全靠运气。今天不扯虚的，聊几个实打实的翻车现场。
材料选型：别只盯着H13
H13，神话般的存在。对吧？很多老板张嘴就来“给我用最好的H13”，好像H13是万能药。但H13在高温铝液冲刷下，抗热疲劳性能其实就那么回事。我见过一个做薄壁件的模具，用H13，两万模不到表面全是龟裂纹，跟干旱的河床似的。后来换了Dievar，寿命直接翻倍——价格是贵了30%，但均摊到每模的成本反而降了。不过话说回来，也不是所有模具都该追高端料，生产几万模的东西，用优质的8407或者8418，配合好的热处理，性价比高得多。怕就怕什么？采购为了压成本，弄来一堆成分偏析的回炉料，那神仙都救不了。
压铸模具热裂纹缺陷图
热处理：硬度够了就万事大吉？
热处理这步，水最深。你去热处理厂，人家拍胸脯保证硬度HRC48-50，出来一测，确实达标。但用起来脆得跟玻璃似的，一碰就崩。为什么？只查硬度不查金相，等于体检只量身高。奥氏体化温度过高、回火不充分，晶粒粗大得离谱，这种模具寿命能长才见鬼。还有更要命的——热处理变形。一套滑块槽，淬火后弯了50丝，强行磨回来，表面残余应力拉得满满的，上机一打，直接在受力点撕开一个大口子。我吃过这亏，后来逼着供应商必须提供随炉试棒的金相图，并且要求三次回火，少一次都不行。你别说，问题锐减。
问：模具用了段时间出现细裂纹，是不是材料疲劳了，只能报废？
答：不一定。首先要区分是热疲劳裂纹还是应力裂纹。热裂纹通常呈网状，像乌龟壳，那是热循环导致的，如果深度小于0.5mm可以做表面涂层修复，比如PVD镀层或激光熔覆。应力裂纹一般是直线或分叉，往往尖锐，多半是设计或热处理残余应力搞的鬼，这就得找根因，单纯补焊没用，可能一焊又裂。如果裂纹已经贯穿，那就真没救了，直接报废。

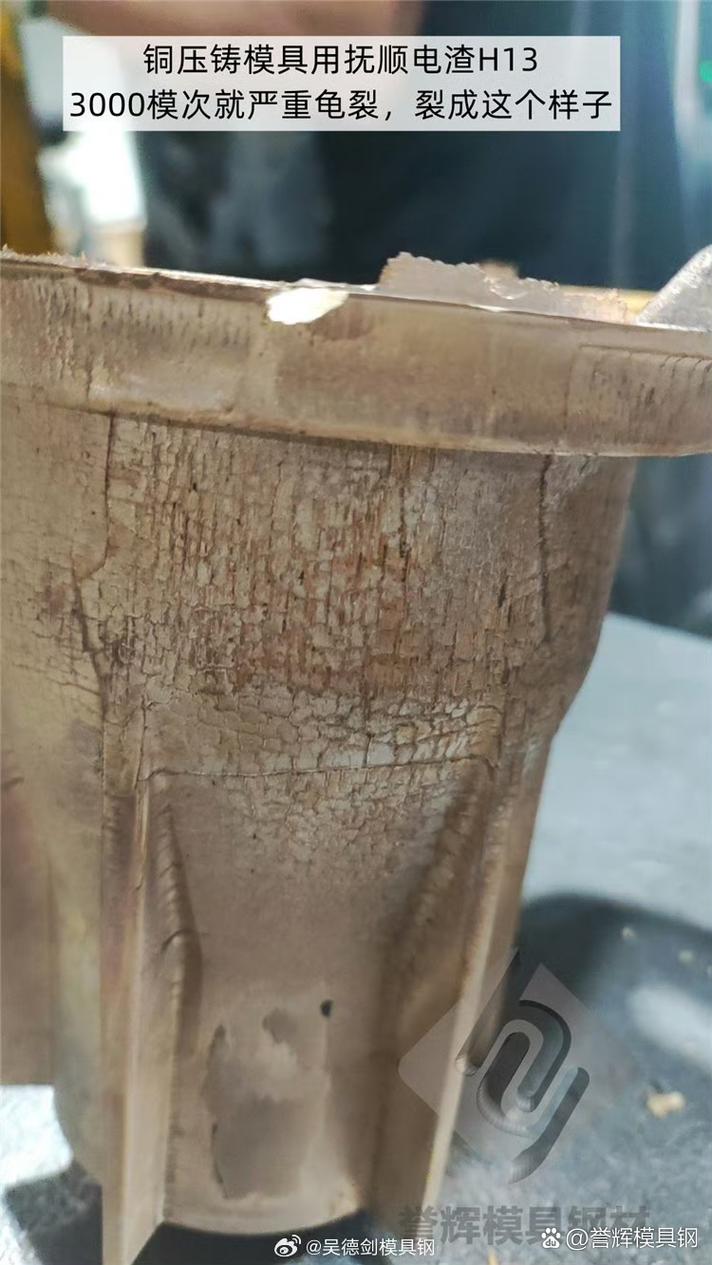

压铸模具表面龟裂纹近景
设计缺陷：浇口位置害死人
再好的材料，设计不合理，照样短命。见过最蠢的设计——浇口正对着型芯冲，高速铝液像高压水枪打泥巴，型芯一个月就冲蚀出一个坑。有人想当然，觉得浇口加大就能降速，结果速度没降多少，卷气和紊流更严重了，模具侵蚀反而加剧。这里面有个关键参数：内浇口速度。对于铝合金，一般要控制在30-50m/s，镁合金更要高些。可很多小厂根本不计算，凭经验随便定。浇口面积、位置、流向，这三个没调好，模具的冲刷和冲蚀会指数级增加。另外，冷却系统的设计也容易被忽视。模具温度场不均匀，局部过热，材料强度一掉，裂纹就从那里开始。我建议用模流分析软件跑一下，虽然前期多花几千块，但比起模具报废的损失，这钱花得太值了。
问：氮化处理到底值不值得做？为什么有些厂做了反而更糟？
答：氮化绝对是好东西，能显著提升表面硬度和抗黏着能力。但问题出在控制上——渗层厚度和化合物层（白亮层）太厚，会造成表面脆性增大，甚至剥落。我遇到过一个案例，氮化后白亮层20μm，打了几百模就崩成麻子脸了。正常渗氮层厚度建议0.1-0.15mm，化合物层控制在5μm以内，并且一定要做后氧化或抛光处理去掉疏松层。还有，氮化温度不能超过回火温度，否则芯部硬度就垮了。所以不是氮化不好，是乱来的人太多。
……其实，压铸模具的寿命，说到底是个系统工程。材料、热处理、设计、使用、维护，环环相扣。哪一环掉链子，前面花的钱就全打水漂。我见过最离谱的——一个模具操作工为了赶产量，直接拿水管对着模具冲，热应力瞬间爆表，那模框裂得叫一个惨烈。所以，别老怪模具不好，先问问自己有没有善待它。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：压铸模具寿命短？这几个坑你千万别踩
文章链接：https://www.zystgy.cn/a/52198
