我… 唉。说实话，很多厂子对模具制造的理解还停留在“能做出形状就行”的阶段，材料随便选，热处理更是看心情。结果呢？模具寿命短得离谱，成本全摊在修模和停机上了。❗

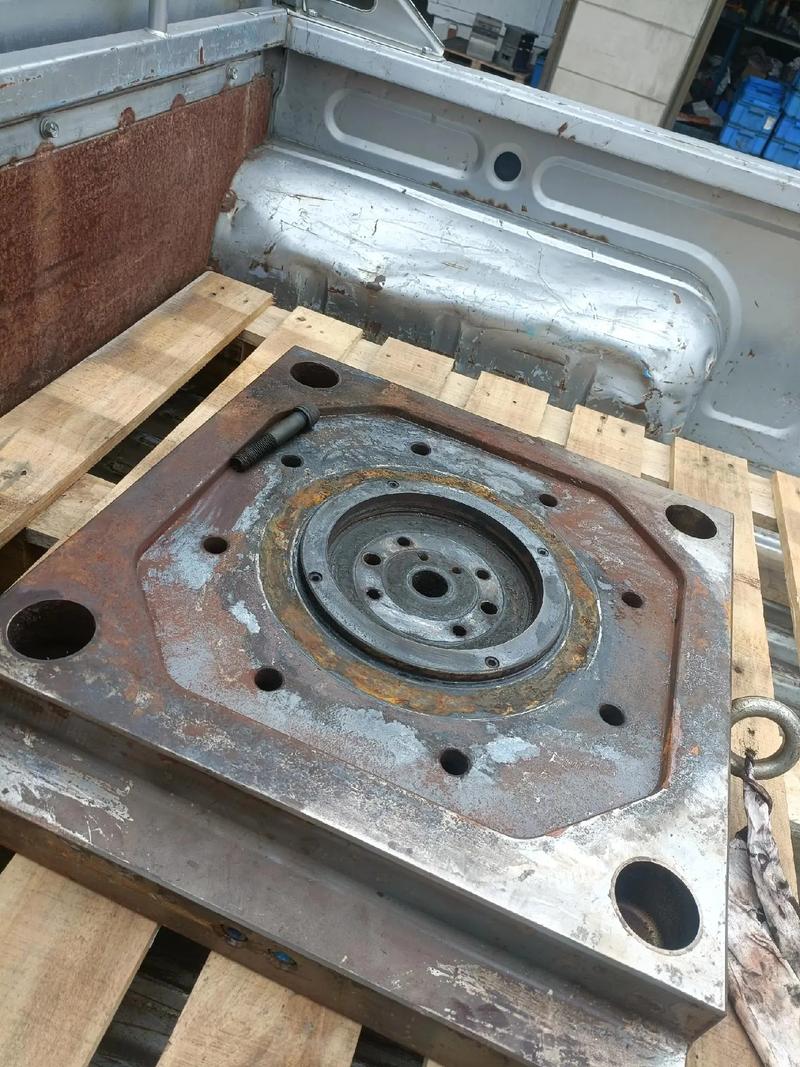

模具寿命的三座大山
模具制造这行，有句话糙理不糙：三分设计，七分用材。但很多人把精力全扑在结构设计上，忽略了最根本的东西。模具工作时，型腔表面要承受高压、高温、剧烈摩擦，还有可能接触腐蚀性材料。你想想，如果材料本身就不对，或者热处理不到位，那不是让模具“赤膊上阵”吗？
问：模具材料到底怎么选？是不是越贵越好？
答：当然不是！这是很多新手采购的通病。选材要看具体工况：冲压模需要高硬度、高耐磨性，常用Cr12MoV、SKD11；注塑模要耐腐蚀、抛光性好，S136、NAK80是常见选择；压铸模就得扛住热疲劳，H13热作模具钢是经典。一味地追求“高端”材料，如果工况不匹配，反而浪费钱。比如用做冲头的粉末高速钢去做大型塑料模具，成本高不说，加工还费劲，完全没必要。关键是要读懂模具的使用条件，再匹配对应的钢材牌号。✅

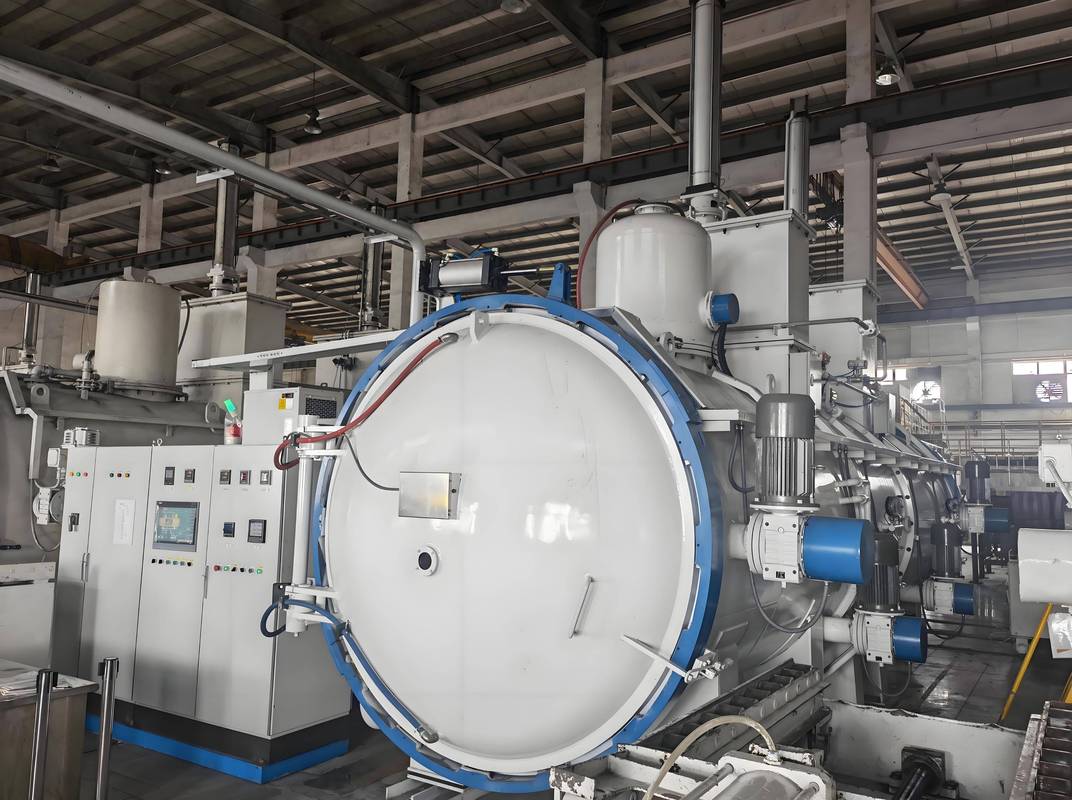

热处理——魔鬼藏在细节里
你就算买来了顶级的钢材，热处理一塌糊涂，出来的模具照样是废品。我见过太多这样的悲剧：淬火温度偏差几十度，回火没做够，或者冷却介质选错… 结果模具硬度不均，内应力爆表，用的时候不是开裂就是变形。热处理不是把钢烧红再丢水里那么简单！那是技术活。
举个例子，Cr12MoV这种高碳高铬钢，淬火加热时要充分预热，否则热应力直接让模具裂给你看。淬火后必须及时回火，消除脆性。而且回火温度和次数直接影响最终性能：低温回火得到高硬度但脆；高温回火能提高韧性。不要小看回火，有的模具需要两次甚至三次回火，才能让组织稳定下来。否则用着用着尺寸就跑了，精密模具直接变废铁。💡
问：为什么模具表面需要涂层或渗氮处理？
答：因为这样可以大幅提升耐磨性和抗咬合。你想想，模具表面直接“刚”工件，磨损快，摩擦力还大。通过PVD涂层（比如TiN、CrN）或者气体氮化，在表面形成一层微米级的极硬化合物层，摩擦系数降下来，寿命能翻好几倍。但不是所有模具都适合涂层，如果模具本身硬度不够，涂层再硬，一受压基底塌陷，涂层就崩了。所以基体硬度要足够，涂层和基体的结合力才牢靠。另外，渗氮处理要注意控制白亮层厚度，太厚容易剥落。👀
被忽视的冷却与润滑
说个冷知识：模具失效有一半以上跟温度控制不当有关。压铸模尤其明显，金属液几百上千度，瞬间冲刷型腔表面，如果冷却系统设计不合理，局部过热，热裂纹就像蜘蛛网一样蔓延。模具制造时，冷却水道的位置、流量、压力都要精确计算，不能“差不多得了”。润滑也不是随便喷点油就行，要根据工艺选择合适的脱模剂或润滑脂，减少摩擦和粘模风险。这些细节做好了，模具寿命轻松提升30%。很多人觉得，这些都是老生常谈。但真正能一条条落实的厂子，有几个？我见过一家做汽车连接器模具的，之前模具寿命只在10万模次左右，老板整天愁眉苦脸。后来我们介入，重新评估了材料，把原来的国产Cr12换成进口的DC53，配合真空淬火+深冷处理+两次回火，再把表面做了PVD涂层。你猜怎么着？寿命直接干到35万模次。虽然单套模具成本高了20%，但算上修模人工和停机损失，一年竟省了上百万。这不比天天修模具香多了？
模具制造是个系统工程。从选材到热处理，再到表面处理和工况维护，环环相扣。有人总抱怨模具不行，其实是没有真正尊重这些基础工艺。别等到模具崩了再拍大腿，那时候已经晚了。
