上周去一个做航空接插件的厂子，老板一脸愁容。±0.005的公差，首件全过，批量一跑，废了三成。机床？新买的高速钻攻中心。刀具？德国货。程序？仿真跑得飞起。最后趴那盯了两天——工业治具，夹紧力偏差了15N。就15N，热变形让定位面飘了0.008。这点飘移，在精密加工里就是深渊。说实话，很多人搞制造，对治具的认知还停留在“能夹住就行”。荒唐。
工业治具这玩意儿，本质上是个力与热的平衡器。它不是死物。你得把它当活体看待——尤其高精度场合。震动、切削热、夹持应力，全耦合在一起。几年前我设计一个液压治具，用在汽车转向节加工上，模拟分析好好的，上机就出幺蛾子。拆开看，胀套变形把工件顶偏了0.03。0.03啊！就因为这个，整条线停了两天。后来改了均压回路，加上预补偿，才稳住。这种坑，没掉进去过的人根本不知道多崩溃。
设计治具，第一件事不是画图

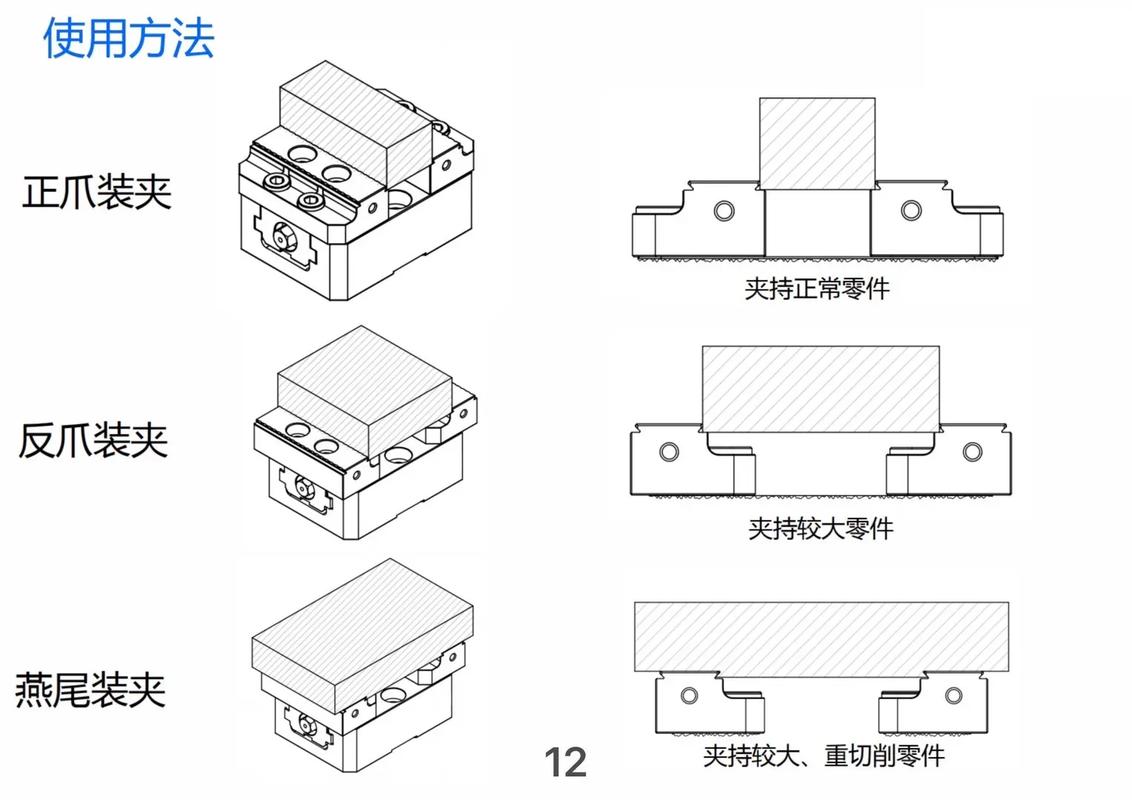

画图？那是最后一步。最先得搞清楚切削力矢量到底怎么走。拿铣削来说，螺旋刃产生轴向和径向两个分力，大多数治具只一味夹紧，完全没考虑力流封闭。什么意思呢？你的支撑钉和夹紧点必须跟切削力构成闭环，力不能通过机床工作台泄掉！尤其薄壁件，夹紧点位置差1毫米，振刀模态就全变了。❗ 我见过最蠢的设计：为了避开加工区域，把夹爪悬得老长，结果像个音叉，主轴一响跟着嗡嗡共振。可笑不？
还有选材的坑。很多人习惯用45钢淬火完事。但高精密治具，热稳定性和阻尼特性比硬度重要得多。比如，做光学模具的治具，我用过因瓦合金，热膨胀系数只有1.5×10⁻⁶/℃。贵是贵点，可车间温差四五度，它基本不喘气。普通钢你试试？人家零点定位系统快换半天，温度一变，定位精度全废。💡 这里有个冷知识：夹具的阻尼系数直接决定高速加工能否避开颤振区。喷涂一层硬质合金涂层有时候不是为了耐磨，是为了改变结构阻尼——这事儿好多干了一辈子的老师傅都不一定琢磨过。
气动还是液压？被神话的柔性治具
现在到处吹柔性生产线，动不动气动治具、电永磁吸盘。但我得泼盆冷水：气动卡盘在断续车削时，如果气源没加补偿罐，松掉0.02毫米你自己都察觉不到。气是可压缩的，微泄后夹紧力下降是个慢性病。液压呢？油温升高粘度降，保压性能跟着蹦极。所以真正靠谱的，往往是最土的方案——弹簧自锁+液压松开。故障模式简单，断能保安全。

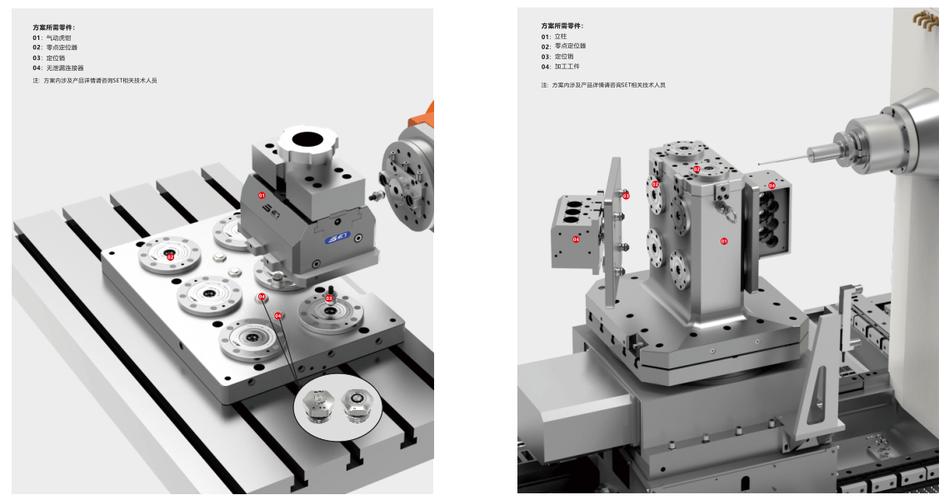

不过话说回来，零点定位系统确实是天才发明。换型时间从30分钟压到30秒，重复定位精度0.002以内，全靠钢球锁紧机构。但这玩意儿对治具底板的平面度要求变态高！5微米不平，夹紧后系统就会变形。我验收时必做一件事：用蓝丹涂底板，上机压一下看接触斑点。少于80%直接退货。❗ 那些采购只比价格的，根本不知道同一张图纸，不同品牌的零点单元，寿命能差三倍。
问：我们厂做小批量多品种，该怎么选治具方案？
答：如果零件谱系相似，大力推组合夹具或零点快换。把治具分为通用基座和专用定位模块，模块用定位销挂上，几分钟切换。前期投入高点，但换型成本极低。切忌同型号做一堆专用治具，占地方不说，精度丧失后校准都烦死。要是零件差异巨大，还是老老实实上柔性单元，比如自适应卡爪或多点夹持，虽贵但省心。
问：治具用久了精度保持不住，除了磨损还受什么影响？
答：应力松弛！这是被严重低估的杀手。热处理后残余应力随时间释放，定位面会蠕变。特别是焊接框架治具，不去应力退火，两三个月就漂。我的习惯：焊接件先振动时效，粗加工后再去一次应力，最后精磨。还有螺栓连接的预紧力衰减，定期用扭矩扳手复查。固定式治具的角落每天必须清理切屑积压，别小看那点碎末，日积月累能撑开接合面。
维护：那个没人愿意干的脏活
说到清理，多少人栽在这个上。精密治具就像镶了牙的托槽，缝隙里嵌进一粒铸铁屑，夹紧一次就压出个凹坑，久而久之定位面成麻子脸。车间得强制执行每班次气枪清洁+目视检查，定位孔用专用通止规捅一捅。我遇到过最离谱的：一个定位衬套因为冷却液结晶，孔径缩了0.005，操作工强行把工件砸进去，结果连续100件孔距偏差超差，没人发现……直到客户退货。

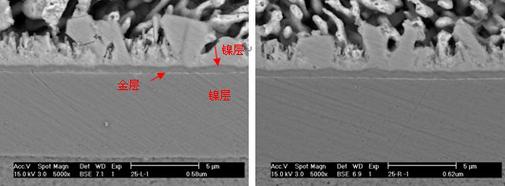

还有个极易忽视的：防锈跟精度是联动的。水性切削液环境，定位面极易产生电化学腐蚀。轻微锈斑看似无害，但它会造成局部高点，把工件顶歪。我要求所有精密治具的定位面必须化学镀镍，或者做QPQ处理。成本上涨5%？废品率降30%的时候你就觉着值了。对了，别用普通润滑脂当防锈油，会粘附粉尘形成研磨膏，加速磨损。用挥发性防锈油，或者干脆抽湿保存。
最后聊点敏感的。很多厂子搞5S，把治具归整得漂漂亮亮，但挂放时让定位面朝下！重力长期压迫，铝制底板都可能微变形。竖着放，或者做专用储架，别堆叠。这些细节决定精度寿命，真的。你花几十万买的设备，最后被一个码放习惯拖垮，冤不冤？
所以，工业治具不是配角。它是整个加工系统的刚性子系统，从设计初期的力流仿真，到材料热处理，到运维防呆，环环相扣。下次当你抱怨机床不给力时，不妨先去摸一摸那坨铁疙瘩的温度，听听它颤抖的声音。答案，多半就在那儿。
