说实话，干液压这行十年，最怕的就是软管爆了。那个惊天动地的声响，满地油污，烫伤风险……你以为是选型没选对？很多时候参数表本身就藏着猫腻。今天不聊枯燥的理论，就抖抖那些用真金白银换来的橡胶软管实战经验。
软管不是水管，三层结构里的门道
先拆一根橡胶软管看看——内层是耐油合成橡胶，中间钢丝编织或缠绕增强层，外层抗磨抗老化。结构清清楚楚，问题出在哪？出在你以为这货能扛住一切，而参数表只告诉了你静压爆破值。实际上呢？脉冲、弯曲半径、温度波动，随便一个都能让寿命折半。国内很多小厂生产的软管，内层橡胶配方根本不过关，不耐合成酯类液压油，用几个月就溶胀掉渣，堵塞阀芯，排查到你崩溃。
选型三大误区，踩一个就等着半夜抢修吧
误区一：爆破压力四倍工作压力就是安全？
简直笑话。系统冲击峰值经常超出那点安全余量。我们车间有台压机，工作压力25MPa，选的软管标称爆破压力100MPa，结果半年一爆。后来接上压力传感器，实测瞬间峰值能到70MPa！橡胶软管在脉冲工况下，疲劳寿命与压力幅值直接相关。选型必须盯着动态压力曲线，而不是那个单一的爆破数字。如果样本没给脉冲寿命曲线，打电话问厂家要，否则别用。
误区二：扣压量全凭手感？
太普遍了。很多小作坊扣压根本不量化，操作工一压了之。结果呢？要么渗油，要么把内层挤塌，通径缩一半，油液流速飙升，局部过热，最终软管从内部炭化脆裂。扣压量得精确到0.1mm，而且不同品牌接头、不同壁厚软管匹配值完全不一样。别信那种通用扣压表，那是找死。务必用厂家提供的专用数据。
误区三：强弯硬扭省空间

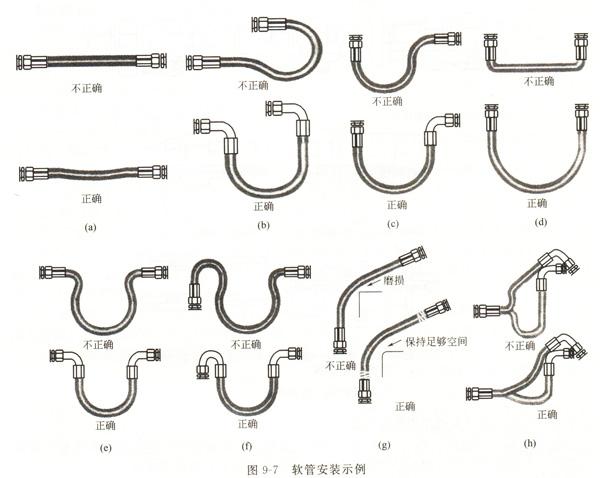

软管在弯角处的局部应力，比直线段高几倍。安装时为了给设备省地方，强行小于最小弯曲半径，高压脉冲下直接疲劳断裂。尤其注意：那个最小弯曲半径是额定工作压力下的数据，低压时你觉得能弯更狠？不存在的，钢丝层损伤后，升压就爆。
干活儿时你肯定纠结过的问题
问：为什么我的橡胶软管总在外皮先裂开，而不是内部？
答：外皮裂多半是环境迫害。紫外和臭氧是橡胶杀手。有些软管外皮是氯丁胶，耐候好；便宜货用丁腈胶，露天放两年就龟裂网纹。还有摩擦——软管没固定好，和金属锐边蹭来蹭去，外皮很快磨穿。所以，该用保护套就别省那几块钱，特别是工程机械上，砂石灰尘一齐上，软管外皮扛不住。
问：怎么从外观上预判橡胶软管的寿命？
答：定期摸和看。表面发粘、有细密裂纹、鼓起小泡——内层已然降解。接头根部渗油，密封面失效。软管整体变硬，弹性丧失，增塑剂迁移干净，离爆不远。最易忽略的是接头尾端，那里应力集中，常有微裂纹。发现一根有问题，同批次全换，别侥幸。大数据统计，一根爆了，相邻软管寿命也所剩无几。
再啰嗦几句存储和标准
橡胶软管也有保质期！库存超过两年的软管，即使外观完好，橡胶分子链已经变化，脉冲性能大打折扣。仓库必须阴凉、无日光直射、远离臭氧源（比如大电机）。堆积方式也得讲究，不能压变形。另外，别拿着SAE标准去套DIN或EN标准，压力等级和通径对应关系有差异，硬套会出大事。以前见过一个项目，进口设备原装软管是DN12-2SN，国内采购按SAE R2选，结果扣头不匹配，硬改接头，三个月漏油三次。
絮叨这么多，无非想说一句：橡胶软管选型别只盯着样本上那几个大字。工况是活的，参数是死的。安装维护同样占软管寿命一半因素。这些教训，都是半夜抢修后坐在油污里总结出来的。有用，就拿去用吧。
