那天在车间，看着新进的那台真空炉像只安静的巨兽一样蹲在角落，忽然就想起1998年冬天。那会儿我跟着师傅调试一台老式箱式炉，热电偶坏了，我们拿打火机烧测温线来判断温度。真的。现在想想都后怕——万一当时煤气泄漏……哎。
选型：别只看参数表
市面上参数表做得一个比一个漂亮。均温性±5℃、控温精度±1℃——这些数字说实话，能在现场跑出八成就算你厉害。很多人忽略了一个要命的问题：炉膛内部实际气流循环到底怎么样？特别是做模具钢淬火的，局部过热分分钟让你的H13开裂，哭都来不及。
我吃过亏。一次给一家齿轮厂配渗碳炉，图纸上风机位置看着合理，装完才发现装料方式一改，气氛均匀性就崩了。后来硬是加了个导流罩，勉强达标。所以现在我去客户那儿，先把他们日常怎么码料、装筐问得清清楚楚。对吧？这比任何技术协议都管用。
还有炉衬材料。轻质砖、陶瓷纤维模块、纳米板……很多人只看耐温，不看蓄热损失。你做周期式作业，频繁升降温，蓄热损失直接吃你利润。💡 建议算一笔账：把不同炉衬方案的升温能耗折算成电费，摊到每吨工件上。有时候便宜货用两年，多花的电费够买半台新炉子了。
维护：那些老师傅不会明说的秘密

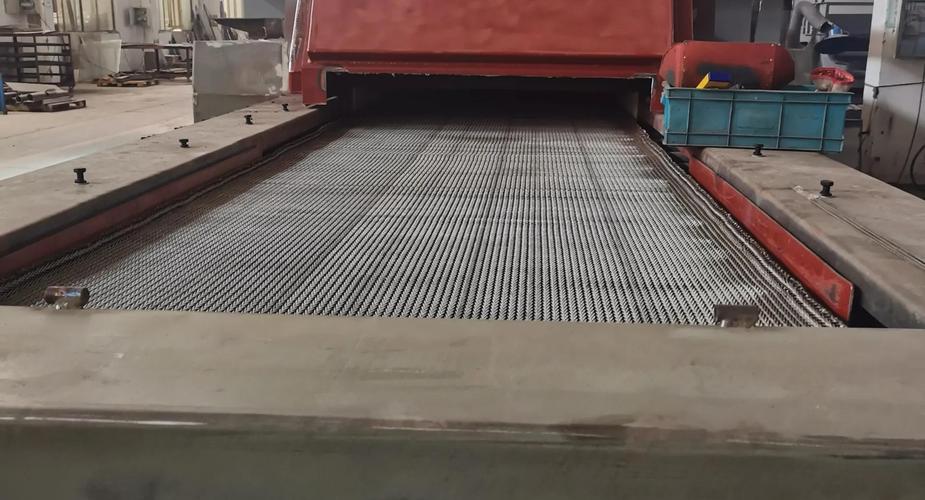

有一次，一条网带炉生产线突然网带跑偏，差点把炉膛刮穿。厂家售后来了说你们怎么不清理炉底氧化皮？我们愣了——没人教过啊。后来才知道，每周用压缩空气吹扫炉底，能避免90%的这类故障。这些小事，说明书上从不写。❗
热电偶呢？别等显示不准才换。我见过太多人把铠装热电偶用到护管都烧穿了还硬撑。告诉你一个土办法：每月测一次补偿导线对地绝缘，低于2兆欧就赶紧处理。等它干扰温控表，你产品全得返工。
气氛控制更是玄学。氧探头、露点仪、钢箔碳势验证……一个比一个娇贵。说实话，很多小厂根本没人会校准氧探头。烧碳要烧透，基准气要准，这些操作细节一马虎，碳势就是笑话。去年帮一家做轴承的厂排查，氧探头积碳严重，实际碳势比显示低了0.3%。结果马氏体粗大，一批货全部报废。老板脸都绿了。
问：我们厂多用炉老是出现软点，淬火介质检查过没问题，什么原因？
答：十有八九是装炉密度或者工装设计不合理。工件之间搭叠太密，淬火油流不畅，局部冷却速度不够。你试试把装料方式改成单层间隔，或者给工装加一些过油孔。另外看看搅拌是不是方向不对，形成死区了。别光盯着炉子本身，流体力学在淬火槽里一样是王道。
问：真空炉做钛合金固溶，出炉颜色总发蓝，怎么破？
答：首先检查真空度是不是真的到了，冷态极限真空和热态工作真空两码事。其次，你炉子有没有做高温除气？炉壁和加热元件吸附的潮气在高温下释放，分压一高，钛就开始氧化。建议你升温到1200℃空载除气至少半小时，再进料。还有就是检漏！用氦质谱检漏仪全炉捡一遍，尤其是动密封处。别偷懒，微漏很难靠肉眼发现。
未来：智能化到底香不香？
现在都在谈工业4.0、数字孪生，热处理炉也不例外。但说实话，大部分“智能”也就加了个远程看温度曲线的功能。真正的智能应该是——我设定最终材料性能要求，系统自动生成工艺曲线并实时调整。比如根据装炉量和实际升温速率，动态调节加热功率和保温时间。这才叫省心。不过，全自动化的坑也不少。传感器一多，数据打架的事常有。上个月就碰到一个案例，炉内三个热电偶，两个显示差15℃，到底信哪个？系统直接傻掉。最后还是靠老师傅用手持测温仪校准，才没出乱子。
但是，智能化在预测性维护上确实有用。振动传感器监测风机轴承状态，电流互感器跟踪加热元件老化，这些数据攒上一年，真能提前警告不少问题。我们这行现在年轻人少，玩得转PLC和边缘计算的更少。💡 建议厂里招一两个懂电气自动化的，别光盯着冶金工程毕业生。两条腿走路，炉子才能越烧越聪明。
问：想上自动化热处理生产线，但预算有限，先升级哪些部分？
答：先抓好温控和记录仪。无纸记录仪加通讯模块，把温度曲线传到云端，这是性价比最高的。然后是执行机构，比如用比例调节的燃气阀代替通断阀，控温精度马上上一个台阶。至于机器人上下料，如果产品批量不大，先人工干着吧。真的，投资回报率算清楚，别被厂家忽悠着一步到位。
二十年了，我看着热处理炉从傻大黑粗变成精密仪器，但有些东西没变——对火候的感觉、对材料相变的敬畏。一台好炉子，一半靠选型安装，一半靠日常伺候。千万别信“一键操作，永不操心”的鬼话。你当它是伙伴，它才给你出好活儿。
