一、当初我差点被一台‘全新’炉子坑死
说真的，干铸造这么多年，哪家炉子靠谱哪家糊弄人，基本一眼能看出来。可去年赶订单急眼，从河北某小厂拉了一台“中频感应熔炼炉”，到厂那天我还挺乐呵。结果呢？开炉第三天，线圈打火，水电缆烫得能煎蛋——差点把厂房点了。后来拆开一看，铜管壁厚不足2mm，绝缘全用的回料。这他妈是全新？
所以今天这篇，我不扯虚的。不跟你谈金属熔点、热效率公式，那些教科书上都有。我就讲点车间里实实在在的东西：熔炼炉选型、维护，还有那些销售打死不说的工艺细节。
二、选炉子，别光盯着功率和吨位
很多人买炉子——包括以前的我——开口就问：“1000公斤的炉子多少钱？” 然后比价，选便宜的。错！大错特错。✅ 真正要命的是这几样：
1. 线圈的绕制工艺。 紫铜管必须是一整根旋绕，焊接点越少越好。见过那种接了两三段的线圈吗？磁场一不均匀，局部过热，炉衬早晚穿孔。❗
2. 水电缆的接头。 这可太容易忽略了。一定要快插自锁的，别用螺丝压紧的老式玩意儿。有一回夜班，工人图省事没拧紧，电弧把接头熔了个洞，冷却水喷得跟喷泉似的……怕了，真怕了。
3. 磁轭。 硅钢片要径向叠装，不能有毛刺。不然那些微小的震动会让你炉体噪音大到怀疑人生，还容易拉弧。
💡 我的土办法：去厂家考察，别去展厅。直接让带你去正在装配的车间，拿手电照线圈内壁，看有没有杂质、氧化皮。还有——突然断电，听磁轭有没有嗡嗡的回响，有异响的果断走人。
问：小厂预算有限，买二手熔炼炉划算吗？
答： 除非你懂行，否则千万别碰。二手感应熔炼炉暗病太多：线圈可能老化变脆，炉衬也许有隐性裂纹，电气元件早已过时。我有朋友贪便宜买过一台，结果维修费够买半台新的。实在要买，带上电桥测线圈阻抗，再做个耐压试验，别信卖家那张嘴。
三、炉衬寿命短？问题八成出在打结

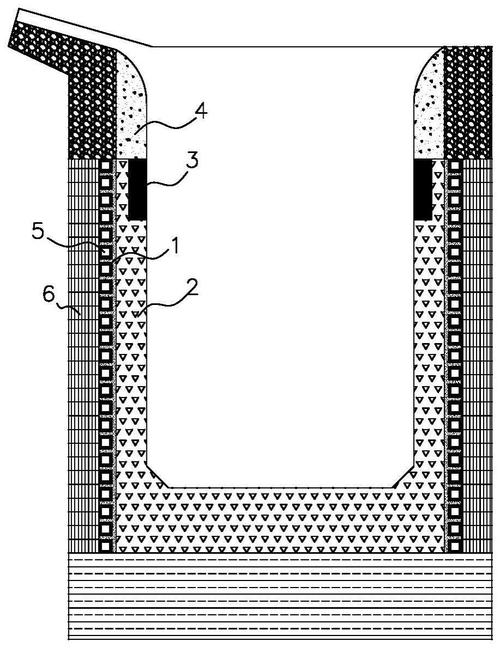

炉衬是个良心活儿。石英砂配比、打结密度、烧结曲线，差一点就能让寿命从300炉掉到50炉。我记得有次换了个新筑炉工，才用了一周炉壁就出现“大象脚”——下部侵蚀成个大凹坑，再晚发现就穿炉了，那可是一吨多铁水啊。
筑炉必须用专用的振动器，一层一层打，打完用叉子刮松5-10mm再加下一层，不然会分层。烧结的时候，必须严格按照升温速率来，尤其低温阶段要慢，排出结晶水。💡 有个小窍门：用废弃的坩埚残片垫在炉底，能有效吸收第一炉铁水对底部炉衬的冲击。
还有，别为了省电就老用同一台炉子连续化料，交替使用才能让炉衬均匀散热，减少热震。哎呀，说多了都是钱换来的。
问：如何判断炉衬是否要维修？有没有提前预警的方法？
答： 有！装一个漏炉报警装置，就是那种在炉壳和线圈之间埋不锈钢丝网的，一旦铁水渗漏接触到网，电铃就狂响。另外，每班用红外测温枪扫炉壳，如果局部温度突然升高两三度，别犹豫，马上停炉检查。这是血的教训，别问我是怎么知道的——当年一片炉壳烧红，幸亏发现及时。
四、节能不是抠门，是技术
电价一涨，老板就念叨省电。有些工人在炉料上做文章，塞得密不透风，以为能加速熔化。大错！ ❗ 料块之间必须有空隙，热气才能对流，否则反而慢，还容易“搭桥”。正确的做法是：大块料放边缘，小块在中间，长料竖着插，别横架。
再就是频率匹配。小容量炉子用高频，大容量用低频，这个谁都懂。可你们注意过谐振电容吗？电容用久了容量会衰减，导致功率上不去，电耗猛增。我们厂现在每月测一次电容，偏差超5%立刻换，一年电费省了七八万。
还有水垢！冷却水路结垢会极大降低散热效率。我们这儿水质硬，装了套电子除垢仪，线圈水温降了6度，炉子功率能稳定输出。
好了，不写了，车间又叫我去看那台老炉子的倾炉油缸漏油。总之，熔炼炉这玩意儿，七分维护三分用，你好好待它，它才不给你惹祸。对了，前文提到的那个坑货厂家，后来被我们拉黑了，听说最近又改个名继续骗人——买炉子，可得瞪大眼睛。
