炉衬材料：省钱就是最贵的学费

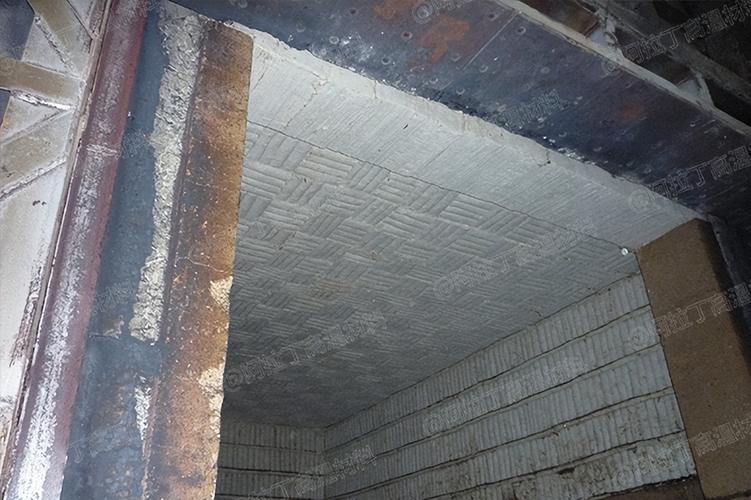

砌炉子的时候，采购那边总爱在耐火材料上动脑筋。去年有个项目，纤维模块非要用便宜的，结果呢？三个月后炉壳温度飙到90度，办公室开着空调都像桑拿房。✅ 从陶瓷纤维到轻质砖，从浇注料到纳米板，每种材料的热震稳定性、导热系数、抗气流冲刷能力都是环环相扣的。比如65%氧化铝纤维模块，上限温度1260度，但如果你长期在1150度以上用，收缩率会从1%跳到4%，搞得炉顶裂缝能塞进手指，你还敢继续开炉吗？
烧嘴与燃烧系统：别被“进口”俩字忽悠

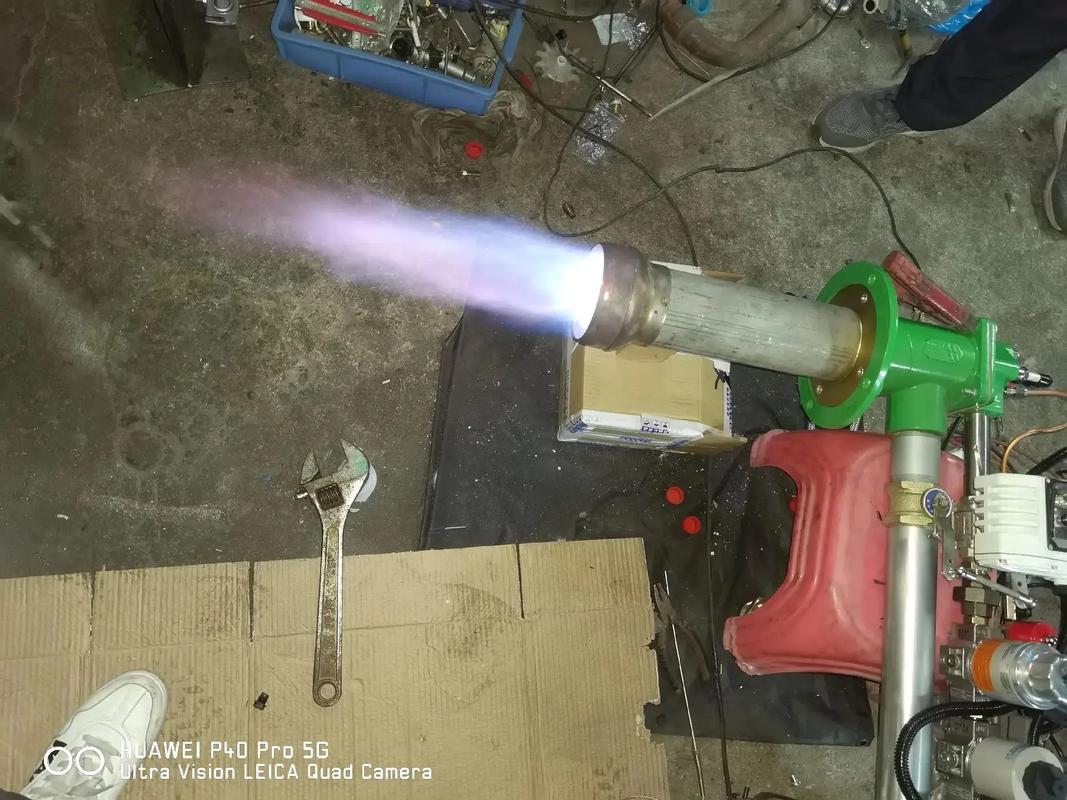

问：进口烧嘴一定比国产的好吗？ 答：不一定。我在东北见过一套德国蓄热式烧嘴，说明书上写NOx排放<80ppm，实际一测，300ppm。拆开一看，蓄热体堵了一半，因为当地天然气含硫量偏高，跟设计工况不匹配。反倒是某家河北企业仿制的高速等温烧嘴，调好了空燃比，炉温均匀性做到±5℃，成本只要三分之一。 讲真的，烧嘴的核心不是牌子，是参数匹配。像平焰烧嘴适合顶加热，靠辐射传热，炉顶绝不能太高，否则火焰贴不住；高速烧嘴靠对流，你得算好出口速度，低了搅不动炉气，高了冲坏工件表面。更别提那些脉冲控制的时序逻辑，有些厂子图省事，把比例马达当开关用，几万块的烧嘴活生生用成打火机。
炉压与气氛控制：隐形的工艺杀手
很多操作工完全不看炉压表——真的，不夸张，他们认为只要温度对，活儿就合格。错得离谱。炉压如果是负几帕，冷风从炉门缝隙往里吸，最靠近炉门的工件就会氧化脱碳，硬度偏低，检测出来整批报废。正压太高？那就喷火烧坏炉门密封，顺便把车间顶上行车电缆烤得老化。理想状态是维持微正压10～20Pa，靠烟道闸板自动调节，可大部分老炉子，闸板还是手动钢丝绳拉的那种，操作工手一抖就偏了。 问：怎么判断炉压控制好不好？ 答：教你们一个土办法——拿根点着的蚊香，沿着炉门缝隙走一圈，看烟往哪飘。往里吸就是负压，往外吹就是正压，不吸不吹最理想。没有蚊香？只能靠炉压传感器了，但传感器取压点堵了是常有的事，得每周清一次。 还有保护气氛炉，像氨分解气、氮甲醇气氛，那玩意儿更娇贵。碳势不稳，渗碳件层深波动0.2mm是正常的，但有的厂差到0.6mm，还赖炉子不行。其实就是氧探头积碳，不及时烧碳黑，反馈信号漂移，控制系统一通瞎调。🔥 这里有个常见误区：以为露点跟碳势是线性关系，其实在800℃以下，露点变化一点，碳势能跳一大截，所以降温过程的气氛管理比升温阶段更需要精细。节能改造：不是堆些花哨技术就行
一说节能，老板就兴奋：“上蓄热式燃烧！换变频风机！贴绝热涂层！”等等，先算账啊。蓄热式回收烟气余热，对间歇式炉子效果明显，但对连续推钢炉，本身烟气温度就不高，加上蓄热体切换时的压力波动，可能得不偿失。变频风机倒是节能，但前提是风管路阻力特性匹配，不然低频时风速不够，火焰发飘，燃烧效率反而下降。至于什么纳米隔热涂层，3mm厚号称降散热20%，实测下来，半年就剥落得斑斑驳驳，因为线膨胀系数跟金属炉壳差太远，热震一来就完蛋。 我推崇的是扫一扫炉体热成像，找出散热最凶的位置，做个局部的可拆卸保温套，花小钱办大事。另外，炉门开启的槽口往往是大漏热点，那种气吹式密封帘明明成本不高，很多厂就是不用，眼睁睁看着热量往外跑——真是无力吐槽。
运维的破窗效应
