一、磁粉检测，到底靠不靠谱？
从事无损检测二十年，我见过把磁粉检测当成万能神器的，也见过对它嗤之以鼻的。说实话，这两种态度都挺极端。磁粉检测对于表面和近表面缺陷的灵敏度，确实没话说——前提是，你做对了每一步。但现实是，太多细节容易被忽略，尤其是那些老师傅口里的“经验”……有时候就是坑。

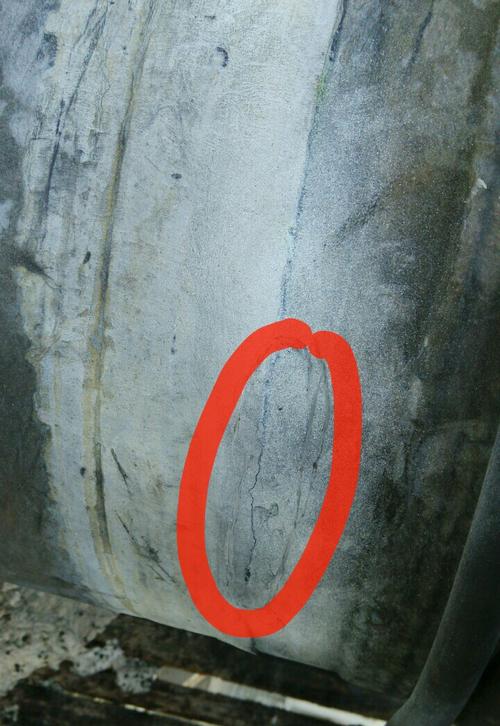

记得有一次，一个锻件，按标准磁化，荧光磁粉显示了一条极细的线性痕迹。我判断是裂纹，车间主任急了，说肯定是材料流线。争得面红耳赤，最后剖开，果真是裂纹。但也不是每次都这么幸运。磁粉检测的灵敏度受磁化方向影响极大，方向不对，裂纹再大也是白搭。这个道理都懂，可实际工件形状复杂的时候，谁能保证完全覆盖？所以，交叉磁轭法火了，可交叉磁轭真能解决所有方向问题？哼，未必。
咱们先别急着争论，来看个基本原理。铁磁性材料被磁化后，缺陷处产生漏磁场，吸附磁粉形成磁痕。简单得像1+1=2，对吧？但漏磁场强度跟缺陷的取向、深度、磁化电流类型都有关系。直流电发现内部缺陷的能力稍好，交流电对表面缺陷更敏感。这些理论背得滚瓜烂熟，但当你面对一个锈迹斑斑的旧工件，表面粗糙度堪比砂纸，还谈什么灵敏度？
所以啊，别迷信数据，表面准备是成功的一半。有时候，打磨不到位，磁粉堆积在凹坑里，跟缺陷一模一样。我就因此误判过，把锈坑当成了裂纹，被老师傅笑话了一个星期。
二、问答：荧光与非荧光磁粉，谁更好？
问：荧光磁粉是不是一定比非荧光的好？我看很多标准都推荐荧光法。
答：这个问题问得好，也是新手常犯迷糊的地方。荧光磁粉在黑光灯下对比度高，的确更容易发现微小缺陷，尤其在暗室里。但！你有没有想过，在车间现场，暗室条件根本达不到，周围光线干扰，荧光反而看不清楚。而且荧光磁粉需要额外的黑光灯，滤光片老化、灯管衰减都会影响效果。我见过不少厂家，黑光灯用了三四年不换，还抱怨磁粉不好使。非荧光磁粉呢？在普通光照下就能观察，对于大缺陷、现场快速检测反而更方便。特别是那些大型结构件，你不可能把整个工件搬进暗室。所以，选择什么磁粉，要看你的检测环境、缺陷类型和灵敏度要求。别盲目跟风，适合自己的才是最好的。
三、退磁，最容易被忽视的“隐形杀手”
很多人觉得，磁粉检测嘛，关键是磁化，退磁马马虎虎就行。大错特错！退磁不彻底，工件残留磁场会影响后续加工、装配，甚至导致精密仪器故障。我曾经在一个轴承环检测后，因为赶工期，退磁时间没给够，结果装配时吸附了一堆铁屑，造成轴承提前失效。那损失……老板脸都绿了。
退磁的方法也很有讲究。交流退磁方便，但集肤效应导致内部退不了；直流换向衰减退磁效果好，可设备贵、操作复杂。还有加热退磁，不过那温度……有些材料受不了。怎么选？关键看工件的材质、几何形状和后续工艺要求。薄板用交流退磁没问题，厚大件就得考虑直流或者超低频退磁。退磁后残余磁场必须用磁强计测量，别凭感觉！有些老师傅习惯用大头针，那玩意儿只能测个大概，在精密制造领域根本不靠谱。
四、问答：便携式磁轭检测时，提升力够不够怎么判断？
问：现场用磁轭检测焊缝，标准要求提升力大于45N，但我怎么知道手上的磁轭提升力还够不够？总不能每次都带个弹簧秤吧。
答：哈哈，同道中人！我也烦这事儿。弹簧秤确实笨重，而且现场环境脏乱，弹簧秤容易卡死。我的土办法是：定期用标准试块校准。比如用A1型标准试片，在试块上测试磁化规范，如果清晰显示缺陷，说明提升力大致满足。但这是间接方法，最直接还是用拉力计，比如数显推拉力计，小巧多了。如果批量检测，建议每班开工前校验一次。磁轭腿磨损、线圈老化都会导致提升力下降，别等发现缺陷检不出了再去找原因，那就晚了。
五、那些标准不会告诉你的实操细节
标准是死的，人是活的。很多操作细节，得在一次次失败中积累。比如磁悬液的浓度，标准给个范围，实际用的时候，浓度高了背景浑浊，浓度低了灵敏度不够。我的习惯是，每次配新磁悬液，先用已知缺陷的试件验证一下，喷液后观察磁痕形成速度和清晰度。还有，磁化时间，标准说1~3秒，但大电流磁化时通电时间要控制好，否则工件发热，甚至烧伤。尤其是铝合金上镀的铁磁性涂层（嗯，有些镀层是磁性的），一不小心涂层就烧糊了。
再说说磁化方法的选择。很多人喜欢用磁轭，因为便携。但磁轭的磁化场是局部环状磁场，对平行于磁轭连线方向的缺陷敏感，垂直方向呢？傻眼了。所以焊缝检测，磁轭要交叉磁化两次，而且重叠区域不能小。另一种常见错误：把磁轭腿直接骑在焊缝上，那样磁力线全部走焊缝，下面的热影响区反而被忽略了。正确做法是让磁轭跨过焊缝，让磁力线穿过检测区域。
还有，复合磁化法，听起来高大上，但线圈和磁轭如果配合不好，磁场畸变，出现假显示，能把人搞疯。我就上过当，后来发现是磁轭线圈的相位角没调好。
六、结语：敬畏每一个细节
磁粉检测，看似简单，但要做精，很难。它不仅考验技术，更考验责任心。每次上手，我都提醒自己：漏检一个裂纹，可能就是一次事故，甚至一条人命。这种压力，只有干过的人才懂。所以，别嫌我啰嗦，什么浓度、退磁、提升力……这些琐碎的细节，恰恰是保证检测可靠性的基石。下次你拿起磁轭的时候，不妨多想一秒：我做的每一步，都对得起这个工件吗？
