对，超声波检测（UT）就是这么个理儿。声波打进去，碰到缺陷反射回来，屏幕上的脉冲波往上一跳。简单？可你要真觉得简单，现场能坑死你。
探头选型——差之毫厘，谬以千里
我见过太多人栽在这上面。拿着一把直探头就往焊缝上怼，测了半天波形干净得跟镜子似的，结果工件一拉断，里面藏着气孔和夹渣。探头不对，全白费。焊缝检测得用斜探头，因为焊缝余高会干扰直探头的声束。斜探头能让声束以一定角度斜射入焊缝，把那些藏在坡口融合线上的未熔合揪出来。K值怎么选？板厚小于20mm，K≥2.5；20-40mm，K值2.0左右；大于40mm，K值1.5左右——这可不是死规矩，材质和坡口形式会逼着你调。有一次，一个徒弟用K2.5探头扫40mm厚板，波形乱得一塌糊涂，调了三次灵敏度都没用。我看了一眼，说：“换K1.5。”他还不服气，结果换完探头，缺陷波蹦得跟打地鼠似的。所以说，选探头要像选鞋——合不合脚，只有你自己试了才知道。耦合剂？别拿它不当回事

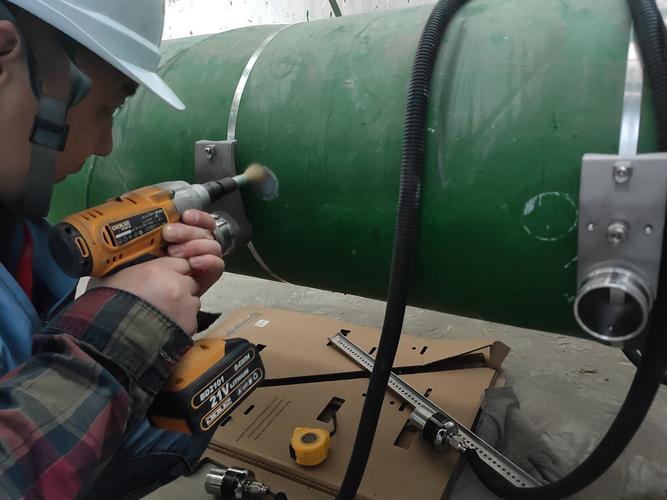

说实话，我都想写本书叫《耦合剂的血泪史》。刚参加工作时，给一个大型储罐做环缝检测，夏天，太阳晒得钢板能煎鸡蛋。那时候图省事，拎了一桶机油就当耦合剂。扫焊缝时，波形总在底部附近出现一个小台阶波，反复校核都不是缺陷。后来才发现——油温太高，粘度下降，声束在油膜里发生了折射！换了化学浆糊，波形立马干净。所以温度高的工件，别用低粘度耦合剂，否则你追着假信号能追到怀疑人生。还有一个梗：有一次，去野外检测管道，忘带耦合剂了，周边连个小卖部都没有。急中生智，把早餐剩下的果酱抹了上去……你猜怎么着？效果居然还不错！当然，后续清理费了老鼻子劲。不过，这事儿让我养成了一个习惯：工具包里永远多备一包化学浆糊。说到耦合剂，还有个常见误区——很多人为了省成本，拿水玻璃代替。水玻璃干得快，一旦固化，不仅耦合效果没了，还容易把探头粘在工件上，生拉硬拽直接报废探头。得不偿失啊。
那些年，我们一起误判过的回波
屏幕上一跳，心里就一紧。但跳未必是祸。新入行的检验员最容易犯的错误，就是把结构反射波当成缺陷波。焊缝余高、板厚变化、甚至表面锈蚀坑都能产生回波。我到现在还记得，有一次给一个压力容器做水压试验前的UT，检测到筒体环缝时，固定位置出现了一个尖锐的回波，高度超过判废线。当时工段长脸都白了，以为焊缝裂了。我围着那个点反复扫查，发现回波只在某个特定角度出现，且探头移动时回波移动轨迹不符合缺陷的规律。最终判断是上焊缝余高与母材交界处的反射。拿砂轮机磨平一点，波形消失了。全场松了口气。这种虚惊，没有经验的人可能直接拍板返修，浪费时间和金钱。所以，UT的精髓不在乎你会不会按仪器，而在乎你会不会“读波”。问：超声波检测对哪些缺陷最敏感？
答：面积型缺陷——裂纹、未熔合、未焊透，这些在声束垂直入射时反射率极高。体积型缺陷如气孔、夹渣，反射率相对较低，但当密集气孔叠加时也会产生强回波。记住，UT对表面及近表面缺陷的检出能力很差，因为盲区存在。这也是为什么UT不能完全替代磁粉或渗透检测的原因。面儿上的事儿，还得靠表面检测。
问：现场怎么快速调节检测灵敏度？

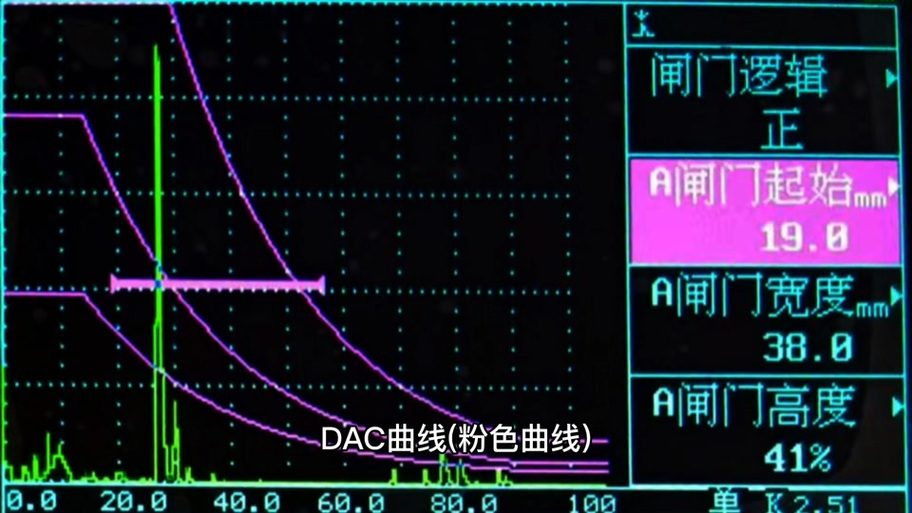

答：用标准试块。别偷懒！我见过一些老师傅拿工件的大平底调灵敏度，那纯粹是玄学。标准做法：用CSK-ⅠA试块测零点声速，在RB-2试块上制作距离-波幅曲线（DAC）。曲线一做，灵敏度就定下来了。如果你图快，至少要用深10mm的φ3横通孔校准扫查灵敏度。有人说手机APP能自动算，我还是信人工——仪器突然死机你就傻眼。记着，每次检测前和检测后都得校验灵敏度，漂移超过±4dB，前面测的全不算数。
新技术与老顽固
现在满世界推相控阵（PAUT）和TOFD，说能成像、好记录、效率高。没错，我对这些技术竖大拇指。相控阵像一把声束的多功能瑞士军刀，通过电子控制声束偏转和聚焦，复杂几何形状的工件检测优势明显。TOFD更狠，利用衍射波，对裂纹类缺陷的定量精度让人服气。但话说回来，手持脉冲反射式超声仪会消失吗？我看不会。毕竟，许多现场登高、狭窄空间里，还是简单的A扫仪器最扛造，电池一换就能干一整天。而且，各种标准也没完全抛弃A扫判定。所以，年轻人，别看不起老技术。我常说，先把A扫玩精，再去玩成像，否则你连成像图上那个点是不是伪像都分不清。有时候，会有刚毕业的大学生问我：AI能不能替代人工判图？我的回答很干脆：至少目前不能。缺陷的识别需要结合焊接工艺、应力分布、甚至操作者当时的手感。仪器只能给出电信号，把信号还原成真实物理缺陷的能力，还在人脑子里的经验库里。比如，一个信号，经验丰富的检验员能根据波形的升降缓陡、根部宽度、静态与动态包络特征，判断出是裂纹还是未熔合。这种直觉，AI暂时学不来。
写了这么多，其实就想说一句话：超声波检测这事儿，原理就那么几本书，但要想干得漂亮，非得在现场摸爬滚打不可。别信那些花里胡哨的广告词，老老实实练好基本功。最后，欢迎同行来吐槽——你碰到过最奇葩的误判是什么？
