干了二十多年模具，最烦的就是半夜被电话吵醒——
“师傅，模具又拉毛了！”
“定型不灵了，粘模！”
说实话，注塑模具这玩意儿，就像老伙计，平时不留意，它就给你撂挑子。💡
开裂？不是模具的错，是你的错
模具开裂，很多人第一反应：材料不行。或者热处理没搞对。其实呢？我见过太多模具是因为应力集中，尤其是一些尖角、薄壁处，设计的时候不考虑R角过渡，分分钟给你裂开看。还有冷却不均匀——这边还烫着，那边猛浇冷水，热胀冷缩谁受得了？
预防？⚠️ 设计时增加过渡圆角，必要时做预应力处理，冷却水道布置要均匀。别舍不得那点加工费，裂一次够你重做一套。
粘模，最恶心的故障没有之一
粘模这事，说出来都是泪。特别是PMMA、PC这类料，打出来产品粘在前模上，用铜棒撬都撬不下来，急了上火。根源多半在抛光不到位，或者脱模斜度不够。有时是顶出不平衡，产品受力歪了卡住。

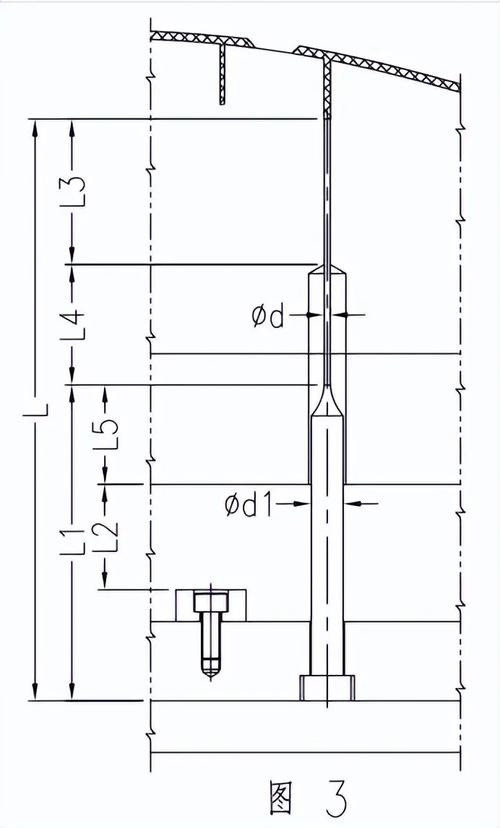

我的土办法：✅ 抛光后一定要用火花纹或者化学蚀纹，别搞镜面，有点纹理反而好脱。斜度，能大就大，别信那些理论最小斜度，实际多给半度都能救命。还有，顶针布局要合理，别光顾着产品功能，脱模同步性也是关键。
问：怎么判断是抛光问题还是斜度问题？
答：看粘模位置。如果粘在型腔中心、没有顶针痕迹的地方，大概率抛光太镜面、或者真空吸附。如果粘在侧壁、且产品有刮伤痕迹，那就是斜度不够，或者侧壁有倒扣。简单吧？
分型面飞边，老板盯着你呢
飞边一出来，操作工就得拿刀削，削不好直接报废。这玩意儿根源在锁模力不足、或者分型面精度丧失。模具用久了，导柱导套磨损，合模时上下模错位，或者分型面受压塌陷，压不紧了。有时是因为注塑压力太高，工艺调机没调好。
怎么办？定期检查导柱导套间隙，超过0.02mm就得换。分型面如果有塌陷，局部烧焊再加工，或者干脆整体磨一刀——但磨完要重新配框，别偷懒。还有，支撑柱（模脚）高度要足够，别让模板受压变形。
问：生产中出现飞边，临时调机能搞定吗？
答：能，但不建议。降低注塑速度、增加保压切换位置、降低料温，确实能暂时压住飞边。可这是饮鸩止渴，根本问题没解决，模具只会越来越差。该修的还得修，不然等着报废吧。

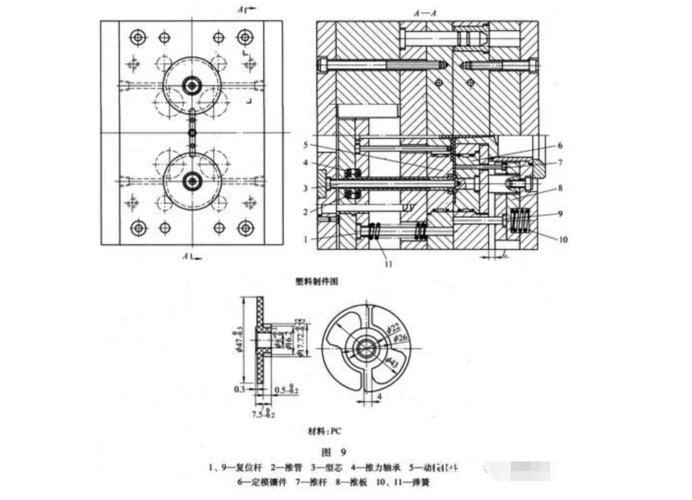

冷却，看不见的杀手
很多模具寿命短，都是冷却不好作的孽。水道设计不合理，局部过热，模具钢材退火，硬度刷刷掉。还有水垢，几年不清理，水道堵一半，冷却效率打折扣，周期延长，老板还以为你磨洋工。
真心建议：💡 模具投产前用流量计测一下每条水路的流量，确保均衡。定期用除垢剂清洗水道，别等堵死了才着急。有些精密模具，用高压水或压缩空气吹干水道再存放，防锈。
总结？没有总结，只有碎碎念
模具这行，说到底就是细节。你善待它，它就给你出好活儿。别总想着省钱省事儿，该换的备件换，该保养的时候保养，哪怕记个模具使用日志，统计一下开合模次数、故障情况，都能帮你提前预判。
还有，现在有些厂开始用模具监控系统，什么压力传感器、热电偶全上，实时看模具状态。贵是贵了点，但对高端模具来说，值。毕竟，一套模几十上百万，多干一年就赚回来了。
行了，就聊这么多，再写下去该嫌我唠叨了。记住：模具不出问题，就是最大的效率。👌
