那年夏天，一台主减速机突然抱死，整条线停了12个小时。拆开一看，齿轮箱里黑乎乎的油泥，轴承滚道全是麻点。厂长脸都绿了。原因？润滑脂半年没换，而且牌号用错——这事儿，我到现在还觉得窝火。
说实话，这种事在工厂里太常见了。设备越先进，润滑要求越高，偏偏很多人还停留在‘加点油就行’的思维里。润滑不当，轻则磨损加剧，重则关键设备报废，甚至引发安全事故。可就是这么一个基础环节，总被当成可有可无。
润滑为何总被忽视？
维修工老张有句口头禅：‘不漏油就行呗。’这话背后是赤裸裸的现实——多数工厂的润滑管理，压根儿没有预防性维护的概念。我见过最离谱的案例：某厂把锂基脂和钙基脂混着用，结果稠化剂反应，油脂变稀流失，轴承高温烧毁。问起来，采购说‘不都是黄油嘛！’
这种认知差距，不是一天两天形成的。设备台账不全、油品标识不清、换油周期拍脑袋决定……结果呢？70%以上的机械故障都和润滑有关（数据来源：壳牌工业润滑调查报告）。可我们还在重复犯低级错误。
更让人头疼的是，自动化产线越来越多，传感器、伺服系统对油品洁净度要求极高。一粒微小硬质颗粒就能堵塞阀芯，让整个液压站趴窝。但现实是，不少工厂的油液清洁度连NAS 8级都达不到。
故障诊断的‘望闻问切’
搞润滑故障诊断，有时候真像中医。比如轴承异响，你得听——是连续的‘嗡嗡’声？还是间歇的‘咔嗒’声？前者可能缺油或游隙过大，后者多半是保持架断裂。有一回，一台减速机声音发闷，油温偏高，我马上判断油品老化，黏度下降，拆检果然，油已乳化变质。
还有‘望’。油位镜上的油色怎么样？发黑、有泡沫吗？取油样对着光看，有金属碎屑反光吗？这些细节，书本上不一定写，全靠经验。💡 小技巧：用一张白纸滴油，如果中心发黑、边缘透亮，说明还可用；如果整体黑糊糊，赶紧换。
问操作工也关键。‘最近负荷有变化吗？’‘振动值是不是慢慢升高的？’他们天天守着，感知往往很准。有次他们说‘油箱好像比以前更容易起泡’，我立刻怀疑油里混入了水分或污染物，一化验果然含水量超标3倍。❗ 这点很多人忽略——油起泡可不光是加消泡剂那么简单。
选油如选药——匹配工况的秘诀
润滑剂选型是门精细活。不是黏度越高越好，也不是合成油就一定比矿物油强。高温重载用聚α烯烃？低速冲击负荷可能更吃极压添加剂。我见过一个轧钢厂，轴承老烧，他们换了几种高价脂都不行，最后发现问题在基础油黏度过高，流动性差，补脂时根本到不了滚动体。换成较低黏度的复合锂基脂，问题消失了。
还有环境因素。食品厂要用NSF H1认证的食品级润滑脂，有粉尘的地方得选密封性好的油脂。化工环境里，普通锂基脂遇酸很快就坏了，必须上复合钡基或聚脲脂。这些选择背后，是无数次的试错。
问：设备说明书要求用ISO VG 220的齿轮油，但手头只有VG 150和VG 320，怎么应急？
答：绝对别混兑！黏度指数不同的油混用，可能造成油膜强度波动，风险不可控。如果必须临时用，选VG 320，因为高黏度油膜厚些，但负荷不高时功耗会增加，只能短时替代，之后尽快冲洗更换。另外，要确认两种油的添加剂体系是否兼容，不同配方混合可能产生沉淀。
问：润滑脂‘干涸’是不是代表失效？
答：不一定。有些高温脂基础油蒸发后留下稠化剂，看起来干，实际还能提供一定润滑，但效果大打折扣。真正判断标准是油分离量——用针入度仪或简单挤压测试。如果脂硬得像蜡，失去流动性，那就彻底失效了。定期补充新脂更重要，别等‘干涸’才行动。
从被动维修到主动润滑管理

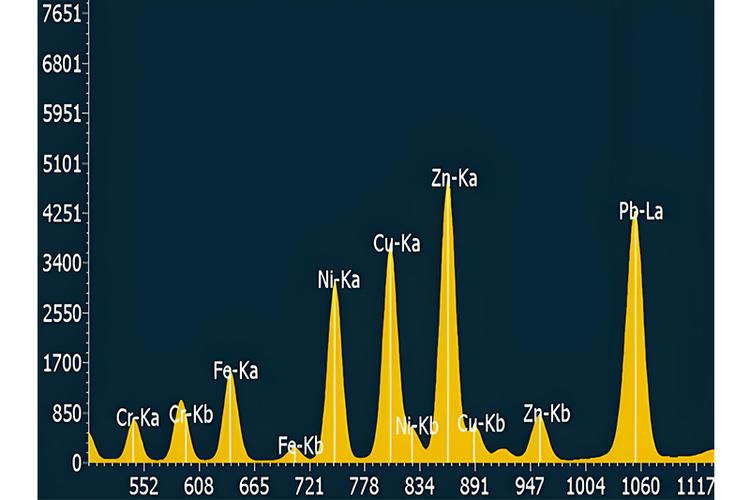

这几年，不少企业开始推油液分析。通过铁谱、光谱监测磨粒，可以提前预警齿轮、轴承的异常磨损。某风电企业就是这么做的——每半年分析一次主齿轮箱油样，发现铜含量突然升高，马上检查，换掉了对磨的铜质保持架轴承，避免了一次倒塔事故。✅ 这种投入，比起停机损失，实在划算。
不过话说回来，再好的监测工具，还得靠人去执行。我给很多工厂做过培训，发现最大的障碍还不是技术，而是观念。维修主管觉得‘按时换油太花钱’，会计觉得‘润滑剂成本能压就压’。他们没算过一笔账：设备全寿命周期中，润滑剂费用只占维护总成本的3%左右，但润滑不良导致的维修费、停产损失却可能占30%以上。这个公式，值得贴在墙上。
最后唠叨一句：搞工业润滑，别总想着一劳永逸。油品会氧化，添加剂会消耗，工况会变化。定期取个油样，不贵，也就几十块钱，但它能告诉你设备在‘想’什么。别像我开头说的那台减速机，拆开才后悔——机修工那会儿正盯着地上那滩黑油发呆呢。😑
