十年前在汽配厂调试自动化生产线，踩过一个大坑。整个生产线的伺服电机偶尔丢脉冲，查了半个月接线没问题，上电测试还是偶尔掉节点，最后才发现——CAN总线终端电阻接错了位置。那天熬夜拆接线盒，头发掉了一把。
什么场景下你会用到CAN总线？
很多人对CAN总线的印象还停留在汽车电子，毕竟最早就是博世为汽车开发的。实际上现在工业控制、工程机械、轨道交通、甚至农业机械里，到处都能看到它的影子。
工业自动化控制柜内CAN总线接线实拍
原来的工业设备控制，基本都是硬接线，一个信号走一根线，十个节点就是几十根线，布线麻烦，维护更麻烦，出问题查线都查半天。CAN总线出来之后，所有节点挂在两根总线上，就能互相通信，省了80%的布线成本，可靠性还高太多。
问：CAN总线和咱们常用的RS485比，到底好在哪？
答：最核心的优势是多主通信机制。RS485大多是一主多从结构，主机一旦坏了，整个总线直接瘫了。CAN总线任何节点都可以随时发起通信，还自带优先级仲裁，靠ID就能解决冲突，不会出现两个节点同时发信号撞包的问题。其次抗干扰能力，工业现场各种变频器、伺服电机的电磁干扰，CAN总线自带差分校验、错误自动重发机制，错包直接丢了重发，RS485错了就直接丢包了。当然RS485成本更低，十来个节点以内的简单场景用也没问题，复杂多节点设备，CAN的优势直接拉满。
不过话说回来，现在工业以太网都普及到车间了，很多人说CAN总线该淘汰了？我不这么看。工业现场大把的IO控制节点、传感器节点，哪需要动辄上百兆的带宽？一个节点一秒发几十次状态，几十字节就够，CAN总线125Kbps到1Mbps完全够用，单个节点的硬件成本比工业以太网节点便宜三分之一还多，对成本敏感的设备厂商来说，这就是不能拒绝的诱惑。
工业用CAN总线最容易踩的那些坑
干了十几年现场调试，见过的CAN总线故障能凑一本厚书，十个故障里有八个都是低级坑，说出来都是泪。
第一个就是最常见的终端电阻问题，也就是我开头踩的那个坑。很多新手知道CAN总线要接终端电阻，也知道是120欧，但是不知道为什么要接，更不知道接在哪。CAN总线的特性阻抗就是120欧，终端接电阻是为了吸收信号反射，长距离通信下不匹配，就会出现信号失真，导致时通时断的玄学故障，查都查不出来。记住，终端电阻只接在总线的两个端点，总线中间的节点一个都不要接，两端各一个120欧，不多不少。

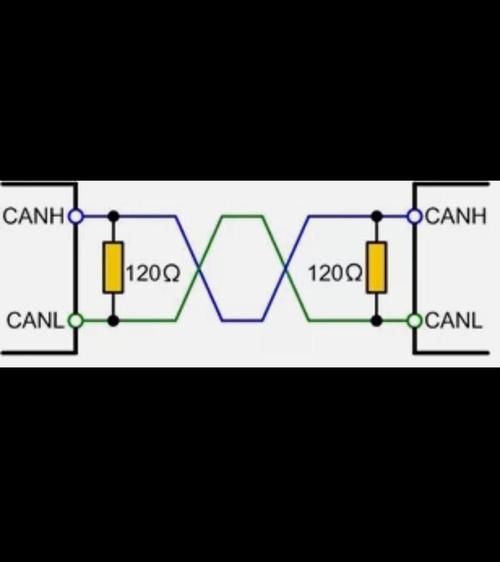

CAN总线终端电阻正确错误接线对比图
第二个坑就是线序接反。CAN_H和CAN_L接反了不是完全不能用，很多时候偶尔能通，大部分时间不通，抽风一样，你说烦不烦？
问：CAN总线最长能跑多少米？一定要用双绞屏蔽线吗？
答：这个完全看波特率，没有固定值。一般来说，波特率越高，通信距离越短。1Mbps波特率下最多跑40米，125Kbps可以跑500米，降到10Kbps能跑五六公里，别乱超距离，超了丢包率直接飙升，神仙都救不了。至于屏蔽线，强电磁环境比如旁边有大功率变频器、焊接机器人，必须用双绞屏蔽线，屏蔽层记得单端接地，不然电磁干扰分分钟教你做人。如果是控制柜内部，几十厘米的短距离连接，普通双绞线凑活能用，前提是你能接受偶尔抽风丢包。
还有一个容易踩的坑，就是节点数超了。CAN总线理论上最多支持110个节点，实际现场最好别超过80个，超过了就得加中继器放大信号，不然信号衰减太厉害，边缘节点肯定经常掉。别心存侥幸，我之前见过一个客户硬挂了100个节点，夏天温度高就经常掉节点，冬天就好，折腾了快一个月才找到问题，加个中继就解决了，成本才几十块。
CAN总线真的会被淘汰吗？
CAN总线真的会被淘汰吗？
现在新技术出来得快，CAN FD出来了，以太网CAN也出来了，很多人说传统CAN要死了。说实话，哪那么容易？
CAN FD带宽更高，速度更快，确实是升级方向，但是大把的存量市场、低端设备，根本不需要那么高的带宽，传统CAN总线的芯片、配件到处都是，几块钱就能买到一片，成熟稳定，坏了随便换，工程师熟得不能再熟，为什么要换？
你去看看现在的挖掘机、装载机、矿山机械，这些设备在野外跑，温差大，震动大，灰尘大，CAN总线耐造得很，零下三四十度，零上五六十度，照样稳定跑，工业以太网的PHY芯片哪受得了这个造？娇贵得很。
很多工厂做旧设备改造，也不会把原来的CAN总线全部拆掉换掉，加个CAN转以太网网关，就能把数据上传到云平台，花几百块就能搞定，换总线动辄几万，哪个老板愿意出这个钱？
靠谱的老技术，从来不会突然消失。它只是安安静静待在适合它的位置，默默干活而已。
