做机械加工绕不开的线切割：老钳工攒了15年的干货-中远盛泰工业

上个月去合作的五金加工厂调活，刚进门就看见一个戴眼镜的小孩蹲在门口抽烟，脚边扔着一块废了的Cr12MoV淬火镶件。一问才知道，刚毕业半年的工艺员，图看错了，切错了位置，一块料小两千打了水漂。那滋味我懂，十几年前我也干过这破事。

线切割到底能解决什么问题？不是什么活都能往这儿扔

很多刚入门的机械学徒，提起线切割只知道是”切孔的”，其实这玩意儿是真的能解决很多其他工艺干不了的活。线切割靠电极丝放电蚀除材料，整个过程没有机械切削力，这是它跟铣削最大的区别。不管你材料硬度有多高，只要满足一个条件：导电，就能切。问：淬火后的零件能不能用线切割加工？答：当然能，这恰恰是线切割最核心的优势之一。很多淬完火的模具镶件，孔位偏了零点几毫米，铣削根本下不了刀，硬铣分分钟崩刀，线切割修两刀就搞定，省得你重新下料淬火，一来一回省一周的时间。当然，薄料淬火件一定要提前注意应力变形，这个后面说。问：不导电的材料能做线切割加工吗？答：不行，别听网上瞎忽悠什么”万能线切割”。原理摆在这儿，不导电就打不了电火花，拿什么蚀除材料？哪怕你给材料表面喷一层导电漆，切深个一两毫米就露底，直接断丝停摆，别浪费那加工费试。现在业内常见的线切割分三类，大家别搞混： – 快走丝：国内小厂普及率90%以上，用钼丝循环走，加工费便宜，一般每小时十几块到二十几块，公差能稳定在±0.02mm，适合大部分普通加工需求。 – 中走丝：其实就是多次切割的改良快走丝，光洁度和公差比快走丝好一个档次，公差能做到±0.01mm，加工费比快走丝贵一倍左右，现在国内中端模具加工用得最多。 – 慢走丝：高端加工用，黄铜丝一次性走，加工稳定，公差能做到±0.002mm，光洁度能抵上磨削，当然加工费也贵，一小时大几十到上百，要求不高的活真没必要。

干了15年踩过的线切割大坑，新手别碰

我刚干这行那几年，前前后后因为线切割废的料，加起来能绕机床三圈。这些坑都是真金白银赔出来的，记好了。第一个坑：薄长件切割必变形。当年我切一批0.5mm厚的弹簧钢定位片，长120mm，下料直接切，切完拿出来我傻了，弯得跟油炸鬼似的，根本没法用。后来老师傅骂我一顿才懂，薄件本身淬火后残余应力就大，线切割把原来的应力平衡切坏了，应力一释放直接弯。怎么避？切之前先留1-2mm的余量，放时效炉松四五个小时应力，切完再磨到要求尺寸，哪怕多花两天时间，总比全部废掉强。第二个坑：无缘无故断丝，切一半停工。新手最烦这个，切到一半断丝，找正找半小时，好不容易对上了，公差还偏了。常见断丝原因说三个： 1. 为了赶活拉满电流脉宽，钼丝直接被烧断，欲速则不达这话真没错。 2. 钼丝超期服役，快走丝的钼丝哪怕没断，用个七八天也得换，损耗大了不光容易断，公差也保不住。 3. 皂化液太脏，切下来的渣排不出去，一直短路放电，不断丝才怪。

第三个坑：报价的时候答应了公差，切完才发现达不到。很多人接活，客户说要0.01的公差，为了抢单，拿快走丝就敢接，最后切出来差个一两个丝，扯皮降价，赚的钱还不够赔的。说实话，能稳定把快走丝公差控制在0.01以内的，都是干了十几年的老机修天天摸着机子，普通厂的快走丝，能稳在0.02就不错了，接活之前先看自己机子的精度，别瞎承诺。

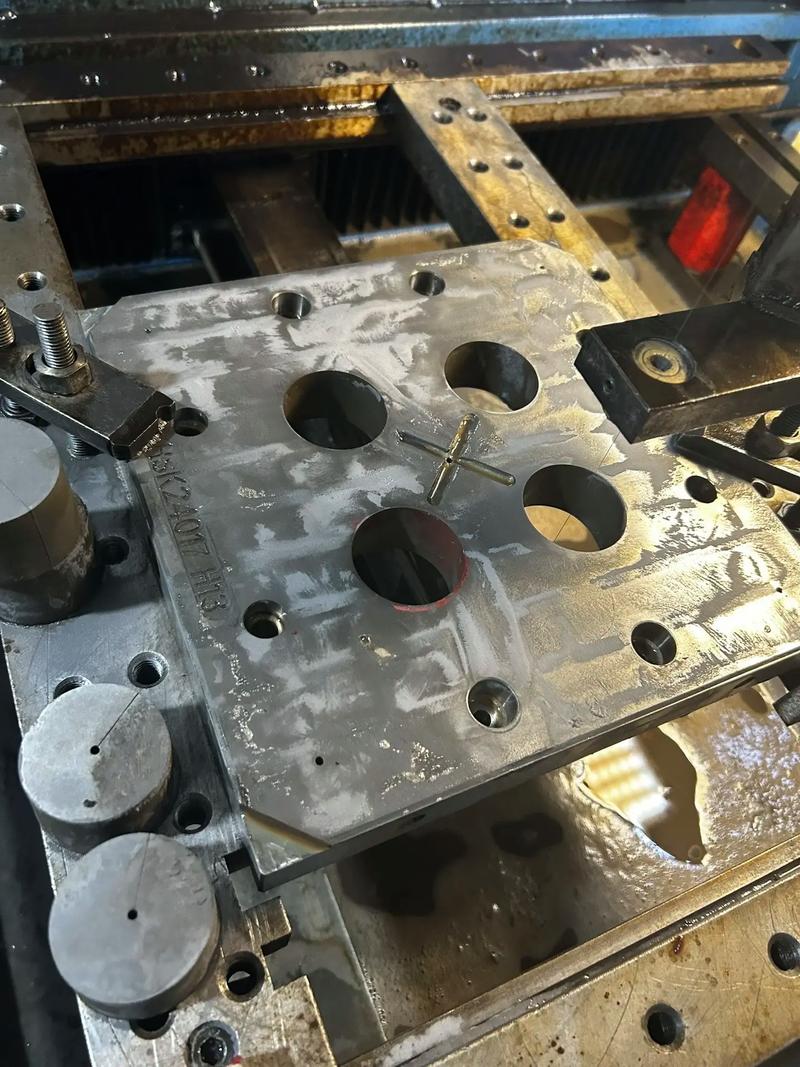

干小批量加工，怎么选线切割最划算？

💡 第一个技巧：公差要求在0.02以内，批量超过10件，优先找改了自动穿丝的快走丝厂。改了自动穿丝的快走丝，晚上能开无人值守加工，一宿就能切完一批，加工费比慢走丝便宜一半还多，只要要求不是变态的高，完全能用。 ❗ 第二个提醒：做镜面模具镶件、精密医疗零件，别心疼那点加工费直接上慢走丝。中走丝哪怕切五次，光洁度也比不上慢走丝的三次切割，后期抛光省下来的时间和工钱，早就把加工费的差价补回来了，算下来反而更划算。 💡 第三个技巧：有特殊要求提前说，别等切到一半才提。要切斜度锥孔？提前说，不是所有线切割都带四度以上斜度功能，没有的话师傅只能手动调，出来精度差还慢。要留修磨余量？提前说，线切割默认会把放电间隙算进去，你要留余量得提前给师傅说，不然切完直接到尺寸，公差不对就废了。说实话，线切割这活儿，说难不难，说简单也不简单，全靠跟机子磨合，摸透它的脾气，就能帮你省好多事，少赔好多钱。很多看起来根本干不了的硬活，最后都得靠它救场。

做机械加工绕不开的线切割：老钳工攒了15年的干货

线切割到底能解决什么问题？不是什么活都能往这儿扔

干了15年踩过的线切割大坑，新手别碰

干小批量加工，怎么选线切割最划算？

文章目录

最新文章

热门标签
