前阵子帮长三角一个做汽车零部件的工厂改焊装线的旧控制系统，甲方预算卡得死，要求必须把原来十年前的Profibus旧总线换掉，点名要上以太网/IP。一开始我还嘀咕，至于吗？换协议改程序折腾好几天，改完通电调试那一瞬间，我服了。原来旧总线每次加一个IO站都要重新拨地址、改硬件配置，半天才能弄完，这次以太网/IP插上网线，自动扫描识别，十分钟搞定，而且伺服响应速度比原来快了快一倍，一点卡顿都没有。
工业现场的以太网/IP，到底是什么来头？
很多刚进工业自动化圈的新手，经常搞混，以为以太网/IP就是“用来上网的以太网配个IP地址”，不对。它本质是基于标准以太网物理层和数据链路层，运行CIP通用工业协议的工业现场总线，最早是罗克韦尔自动化推出来的，现在已经是全球主流的工业以太网标准之一了。

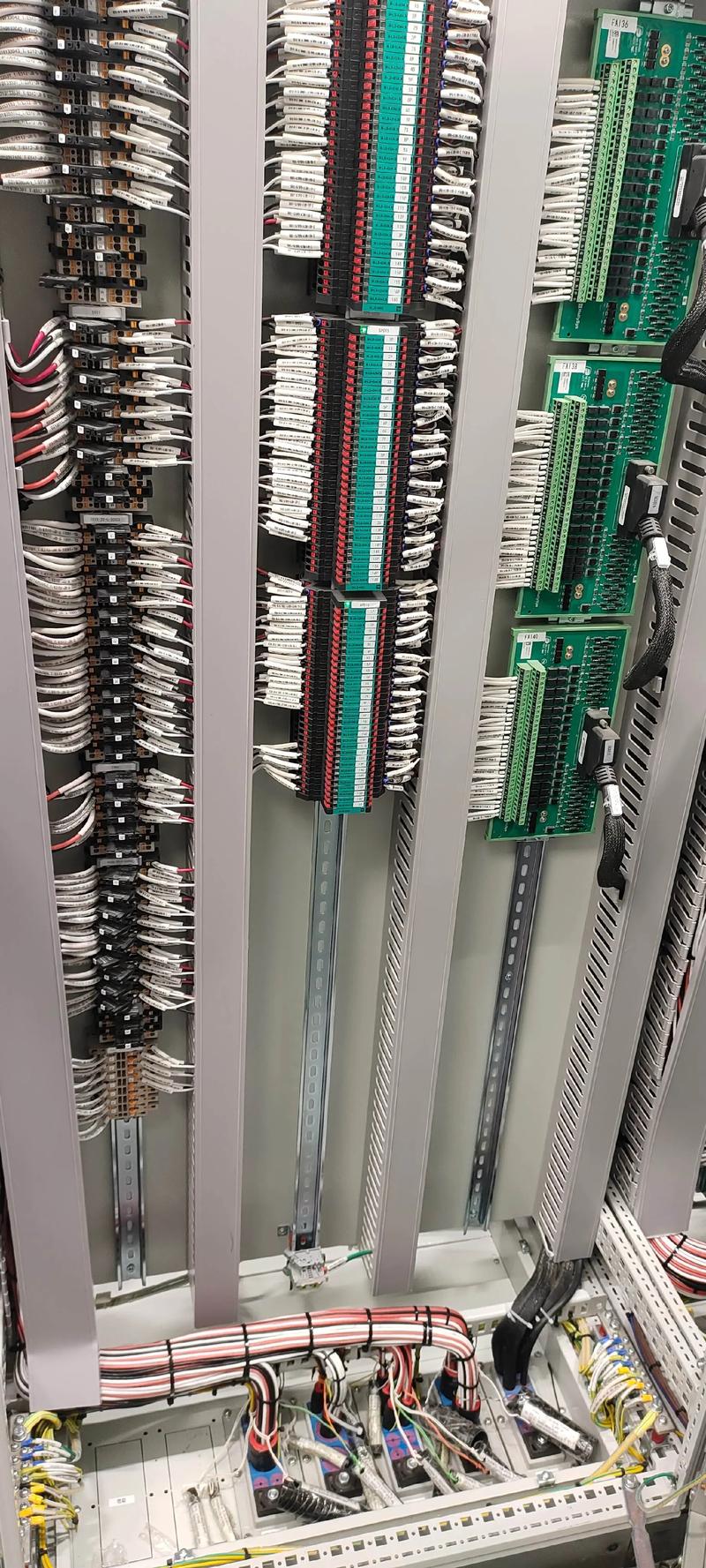

工业自动化控制柜内以太网/IP接线实拍
问：很多人搞不清以太网/IP、EtherNet/IP，是不是一个东西？
答：就是同一个东西，写法不一样而已，圈内一般习惯简称以太网/IP，不用纠结名字。
它把传输的报文分成两种，一种是隐式报文，专门传实时I/O控制数据，优先级最高，延迟可以做到1毫秒以内，满足机器人、伺服这种对实时性要求极高的设备需求。另一种是显式报文，用来传配置、诊断这种非实时数据，空闲的时候再传输，不占实时通道的带宽。这种设计比传统的老总线不知道高明到哪去。
为什么现在自动化项目，越来越多人选以太网/IP？
说实话，我做了快二十年现场调试，选总线就看三点：成本够低，够稳，够方便。以太网/IP刚好把这三点占全了。
第一，硬件成本低。它用的就是标准以太网硬件，不需要买专用的通讯卡或者专用总线电缆，普通的超六类网线、普通工业交换机，只要支持QoS优先级调度，就能用。很多小众工业总线光一个主站授权就要大几千，以太网/IP不需要，大部分PLC直接开放，国产控制器甚至免费带协议，省下来的钱买俩好点的接触器不香？
第二，兼容性够强。早些年做项目，不同品牌设备要转协议，加网关，加一个网关小一千，还经常出兼容性问题。现在呢，不管是欧系美系的大牌，还是国产的PLC、伺服、传感器、视觉，几乎全品牌都支持以太网/IP，直接组网，不用转，省了好多事。
第三，带宽够大。现在的智能设备越来越多，一条包装线下来，上百个IO模块，十几个伺服，再加两三台工业相机，传统老总线那点带宽根本塞不下，以太网/IP跑千兆带宽，带几百个节点都不卡，完全能满足现在的智能工厂需求。

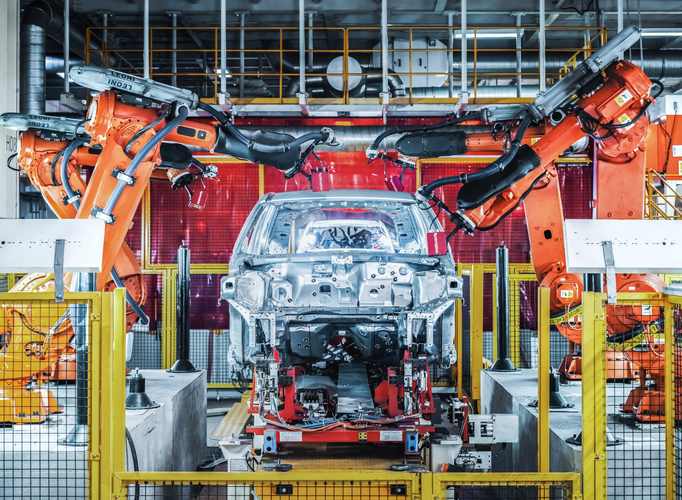

汽车焊装车间以太网/IP设备组网实拍
问：中小工厂做旧设备改造，用以太网/IP划算吗？
答：太划算了。旧改造最怕动大手术，原来的布线如果是以太网线，直接就能用，不用重新布线。而且不需要换全部设备，只要把主控制器换成支持以太网/IP的，旧设备加个支持协议的耦合器就能接进去，改造周期短，成本比换整套系统低一半都不止。我上个月改的那个旧线，原来的大部分执行器都留着，只换了总线和PLC，整个项目花了不到二十万，要是换整套，没有五十万下不来。
这些坑我踩过，用以太网/IP一定要避开
这些坑我踩过，用以太网/IP一定要避开
好用归好用，坑也不少，都是我砸了钱踩出来的经验。
❗ 第一，绝对不要把控制网和办公网混在一起。我见过好几个厂图省事，把办公区的交换机直接接以太网/IP控制网，结果办公室有人下电影、开视频会议，直接把带宽占满，控制数据延迟直接从1毫秒跳到一百多毫秒，机器人焊枪直接歪了，废了好几套模具，赔了几十万，犯得着吗？单独划VLAN，或者单独组网，花不了多少钱，买个安心。
✅ 第二，级联不要超过5级。很多人图省钱，拉线方便，搞一堆交换机一级一级串起来，级联超过5级之后，实时数据的延迟会飙升，稳定性直接掉下去。最好用星型拓扑，核心交换机放中控，每个工段接一个子交换机，所有设备都挂到子交换机上，延迟低，还稳定，某一个工段断了也不影响整个线。
💡 第三，别看到“以太网”就买，一定要确认是不是支持以太网/IP协议。很多杂牌的IO模块，只支持Modbus TCP，不支持CIP，你买回去根本连不上PLC，退都不好退，我早年刚接触以太网/IP的时候就踩过这个坑，两个模块放仓库落灰快十年，现在还在我工具箱里躺着呢。
不过话说回来，这几年以太网/IP的普及速度真的超出我预期，原来只有大项目用，现在小加工厂改个旧线都愿意用，核心还是好用不贵。选总线这件事，从来不是越贵越好，适合自己项目的，就是最好的。
