干了二十年无损检测，我敢说超声波这玩意儿，入门容易，精通是真难。刚入行那会儿，师傅扔给我一本JB/T 4730，说照着做就行。可实际一上手，探头一耦合，屏幕上那些波峰波谷——说实话，一开始看啥都是懵的。
现在年轻人总想靠什么AI自动识别，自动判定。我就呵呵了。超声波检测里那些细微的差别，机器真的能全看懂吗？去年我在某石化厂做管道焊缝检测，一个看似无害的反射波，差点就被当成缺陷忽略了。后来换个角度扫，好家伙，裂纹！——所以，经验这东西，没法被算法完全替代。
先搞明白：超声波到底在探什么？
超声波检测的本质，就是往工件里发射高频声波（通常是0.5MHz~20MHz），声波遇到界面就会反射。缺陷和母材之间有个声阻抗差异，反射回来的波就被探头接收，变成电信号，显示在屏幕上。就这么简单？对，原理简单。但实际应用里，你可能会被各种杂波、变形波搞得怀疑人生。
常见的扫查方式有A扫、B扫、C扫。A扫就是幅度-时间图，看反射波的波高和时间位置。B扫是剖面图，能看出缺陷的深度分布。C扫是俯视图，平面位置一目了然。但我要吐槽的是，很多报告里就甩一张C扫图，可你知道C扫对耦合要求多高吗？稍微有点耦合不好，整片伪像，看着像大缺陷，其实啥也没有。
💡所以呢，我的建议是：A扫永远是根基。先学会读A扫，再谈B扫C扫。
超声波检测里，最关键的几个参数是：频率、晶片尺寸、聚焦方式、入射角度。频率高，分辨率高，但穿透力弱。频率低，穿透力强，但小缺陷可能就漏了。所以选探头就跟挑对象差不多，合适最重要。比如测厚，用2.5MHz的直探头就挺好，但你要测粗晶奥氏体钢，就得用低频双晶探头，不然那些晶粒散射噪声会让你崩溃。
还有个容易忽略的——耦合剂。别小看这玩意儿。探头和工件表面之间如果没有良好的声耦合，声波就进不去，空气反射率几乎100%。我见过有新手用机油，也有用甘油、水基耦合剂。注意，耦合剂会影响声能传递，而且耦合层厚度和声速差异会导致测量误差。所以，校准要带耦合剂，实测也要用同一种耦合剂。这事儿，我强调一百遍都不嫌多。
说到校准，那更要命。每次开机必须做DAC曲线（距离-波幅曲线）或TCG曲线（时间校正增益）。不用DAC就敢判缺陷的，都是耍流氓。而且不同类型焊缝、不同厚度范围，DAC曲线的点数要求还不一样。我见过一个新手，图省事直接用邻区的曲线，结果漏检了两个气孔，被甲方罚了十万。冤不冤？其实不冤，规矩就是规矩。
现场实操里那些坑，我一个一个踩过
先说扫查速度。标准要求扫查速度不超过每秒50毫米，但很多人一着急就快。你知道吗，扫查速度一旦超过，缺陷回波在屏幕上的停留时间太短，你人眼根本反应不过来。就算你有自动报警，也来不及标记。所以，我建议——扫查速度控制在30mm/s以内，尤其做厚度较大的焊缝时，宁可慢些，不可漏检。
再来说说表面补偿。工件表面如果太粗糙，或者有涂层、锈皮，那声波衰减就大。这时候光做DAC还是不够，还得做表面补偿（约2~6dB）。但问题是，补偿值怎么取？按标准做实测对比。可有些兄弟图省事，直接取4dB，然后……然后就没有然后了，可能把细小的近表面裂纹漏了。惨痛教训，我写进咱们公司的作业指导书里了。

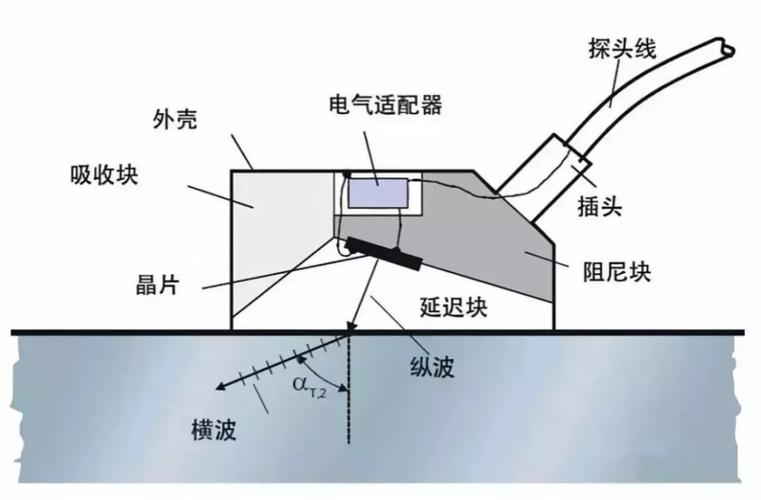

还有一个，让我特别无语的就是——探头磨损。斜探头的楔块磨损后，入射角会变，折射角就会偏离预期。你如果还用原来的钢板校准，那系统误差就隐性地带进检测结果了。所以，每用200小时左右，就得用标准试块校核一次K值（折射角），或者直接换磨损的楔块。这不是浪费，这是对自己负责。
✅记住一个口诀：一校、二扫、三复验、四报告。校就是校准，扫就是仔细扫查，复验就是发现可疑信号后换角度、换频率、换探头再做一遍，最后才出报告。
还有种特殊情况，比如高温检测。有些电厂管道的在线检测，表面温度可能达到200℃。普通探头根本吃不消，耦合剂瞬间蒸发。这个时候就要用特制的高温探头（用高温楔块和耐高温晶片），而且耦合用高温耦合剂，甚至可以用硅脂。但即便如此，接触时间一长，探头还是会热损伤，所以必须用接触时间短的间歇扫查方式。哦对了，还要考虑温度变化对声速的影响，那校正可就不是室温那套了。说实话，我真不喜欢做高温检测，太吃力了。
超声波检测能解决哪些实际问题？
除了最常用的焊缝探伤，超声波还可以用来测厚、测应力、检测腐蚀、复合材料的分层，甚至还能用于混凝土的检测——虽然那个频率低很多，原理类似。比如储罐底板的腐蚀检测，用电磁超声（EMAT）就没接触式探头，不需要耦合剂，能应付带涂层的表面。但那个设备贵，而且对信号解释的经验要求更高。总之，没有万能的方法，只有选对方法的人。
另外，我强烈建议关注相控阵超声波检测（PAUT）。相控阵用多个小晶片排列，通过电子延时控制波束角度和聚焦，速度快、检测范围大、成像直观。现在很多新标准都开始推广PAUT代替常规A扫了。但PAUT也有坑：编程复杂，需要专门的工艺软件仿真，而且对操作人员的要求更高。我见过有人根本不懂聚焦法则，随便加载个厂家给的预设就用，结果把几何反射当成缺陷，判废了一堆合格工件。所以，新技术再香，也得先把基本功学会。
还有一个小知识点，就是超声波检测的盲区。近表面区域的缺陷可能被始波或者表面波淹没，很难分辨。这时候需要采用双晶探头或者适当降低频率。另一个就是底面盲区，缺陷离底面太近时，和底面回波分不开。这个就要靠提高频带宽度或使用特殊波形处理。各位同行，这些细节都是考试和评片的关键啊。
好了，说了这么多，估计你也累了。但我还得扯几句关于仪器的问题。现在市面上的数字超声波探伤仪，价格从几千到几十万不等。很多人追求高大上，非要买全进口的。我觉得，仪器稳定可靠、操作顺手就行。关键是你要懂得仪器的内置参数对结果的影响，比如“检波方式”（全波、正半波、负半波），比如“抑制”功能——抑制会让小信号消失，有时候会掩盖真实缺陷，所以标准里一般不建议使用。我通常都把抑制关掉。
最后，来点实际的QA问答吧，都是平时被问得最多的。
问：超声波检测能检测出所有类型的缺陷吗？
答：不能。超声波对平面型缺陷（如裂纹、未熔合）很敏感，只要取向合适就能反射。但对体积型缺陷（如单个小气孔）可能反射波就不强。而且，缺陷如果与声束方向平行（比如厚板中垂直于表面的裂纹），那就很难检测到。所以超声波检测不能替代所有的无损检测，要根据缺陷的可能类型和取向来选择方法，比如结合磁粉或渗透检测。
问：为什么我做DAC校准时，试块上的反射波高度总是和标准不一致？
答：好问题。试块材质声速、表面状态、耦合条件、探头和仪器的组合都会影响。尤其是标准试块（比如CSK-1A），必须用正规合格的，不能是仿制的。另外，DAC曲线要按检测范围和灵敏度要求，取3~5个不同深度的反射体做点，然后连成曲线，而不是随便拿两个点画一条线。还有一种可能：你用的探头频率不对，导致波速传播和反射规律都变了。校准这事儿，闷头干实在不行，找有经验的师傅陪一次，能省很多事情。
问：超声波检测结果和射线检测结果不一致，听谁的？
答：这个常见。超声波对线性缺陷敏感，射线对体积型缺陷敏感。所以一个裂开的未熔合，超声波检出来了，射线可能看不明显。反过来，一个密集的小气孔，射线可能显示得清清楚楚，而超声波可能只有一片草状回波。判据不同，所以不能说谁更准。工程上通常按合同要求的标准来执行。如果既有超声波又有射线，那就按严者执行，或者用两种方法互相验证。说实话，如果你两种方法都熟练，你可以综合判断，写报告时灵活说明。但别搞虚假报告，责任太大。
差不多就这些。超声波检测这一行，没有捷径，就是多干、多想、多复盘。你可能在某个工地上熬了几个通宵，就为了一个可疑回波的定性。但那一下想通了，你就在这个专业里又进了一步。唉，不说了，又到去现场的时间了。记住：探头一定要耦合好，扫查速度压住，DAC曲线校准对了，再上工件。祝你们每次扫描都清清白白，没有假缺陷，也不漏真缺陷。
