搞设备维护的，谁没被振动分析折腾过？
测点一贴，数据一采，频谱图一出来，傻眼了。一堆峰，谁是谁？
说实话，我刚入行那会儿，对着频谱图硬头皮猜，猜错好几次。后来才明白，振动分析不是看图说话，是跟机器对话。
今天不扯理论，就聊实战。怎么从频谱图里抠出故障特征，怎么不被假信号带沟里。
时域波形和频谱图，一个都不能少
很多人上来就看频谱。但时域波形才是原始证据。
不平衡的时域波形是正弦波，但频谱上也是1倍频。轴承故障的时域波形有冲击脉冲，频谱上却是一堆高频谐波。
❗光看频谱容易漏掉冲击成分。
所以我的习惯是，先看时域波形有没有周期冲击，再看频谱确认频率。

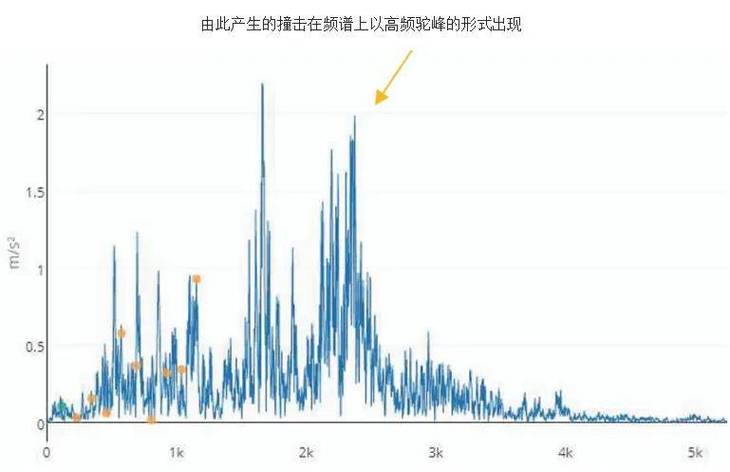

上图就是典型的外圈故障冲击。间隔均匀，幅值稳定。
频谱图里的猫腻：边带才是关键
轴承故障的特征频率常常带着边带。比如外圈故障频率BPFO，旁边一堆调制边带。
为什么？因为转频在调幅。
之前见过一个案例，轴承磨损初期，BPFO频率很小，但边带很明显。不仔细看，以为是啮合频率。
💡记住：边带间隔等于转频，那基本就是轴承故障的调幅特征。
测点怎么选？不是随便贴的
测点位置直接决定信号质量。你贴在机壳上，隔着几层油膜，信号衰减得厉害。
最佳测点：轴承座正上方，或者载荷区。
而且，三个方向都要测：水平、垂直、轴向。
水平方向对不平衡最敏感，垂直方向受基础刚度影响大，轴向常常暴露不对中问题。
问答环节
问：振动分析需要什么传感器？加速度计还是速度传感器？
答：现场多用加速度传感器，频响宽，适合高频故障。但速度传感器在低频段更稳定。如果你只测轴承故障，加速度计是首选。
问：为什么我测的频谱图总是乱七八糟，分辨率不够？
答：分辨率取决于采样时长和采样率。频率分辨率 = 采样率/采样点数。想要看清边带，得提高谱线数，比如设置3200线或6400线。别偷懒。

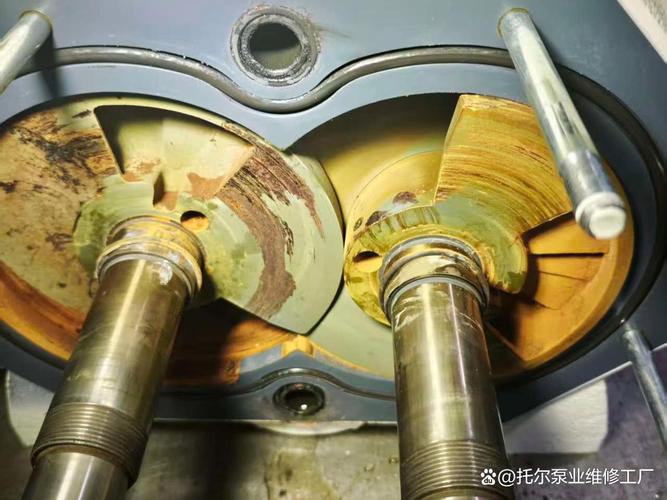

现场案例：一台真空泵的伪轴承故障
上个月，厂里一台真空泵振动值飙到7.8mm/s，报警了。
维修老张一拍脑袋：轴承坏了。拆开一看，轴承完好无损。
重新装上，振动依旧。
我拿频谱仪一测，发现1倍频特别高，而且伴有2倍频。轴承故障特征频率根本没影。
再看时域波形，是正弦波，不是冲击。
我心里有数了。查了一下地脚螺栓——松了四颗中的两颗。
紧螺栓，振动立马降到1.5mm/s。
😓 这就是只盯频谱不看时域的下场。
常见误区：被别人的数据带偏
网上很多标准，比如ISO 10816，告诉你振动值多大算合格。但那是总量值，不是细分频率。
两个设备振动总量一样，一个是不平衡，一个是齿轮断齿，你按总量来判断，直接误诊。
所以我从来不看总量，只看频谱变化趋势。
✅记住：振动分析的核心是趋势对比，不是单次读数。
最后说点掏心窝的
振动分析是个手艺活，需要积累。别指望一次就能成专家。
多测、多看、多拆机验证。每次诊断完，拆开看看，对了就记住，错了就复盘。
说真的，这行当，经验比理论值钱。
