氢气装备制造：氢脆、密封与选材，一个机械工程师的实战笔记

一、氢脆：金属的隐形杀手

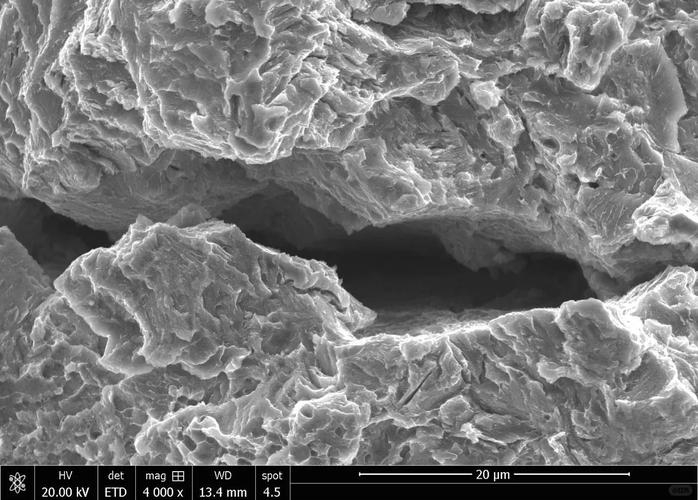

先说说氢脆。我第一次真正领教它的厉害，是在一个高压氢气阀门的失效分析报告上。那个阀门用316L不锈钢做的，设计压力70MPa，结果用了不到半年，阀体上就出现裂纹。当时我第一反应是材料以次充好，结果金相一分析，好家伙，典型的氢脆断裂。

氢脆的原理说简单也简单——氢原子这家伙，体积太小了，能直接钻进金属晶格，然后在晶界处聚集，产生巨大的内压，把材料从内部“撑裂”。你光看表面，光洁如新；但内部其实已经支离破碎。等到肉眼可见裂纹时，基本已经废了。

高强度钢最危险，氢原子最喜欢往这些材料里钻。还有钛合金、铝铜合金，也都不省心。它们强度越高，对氢脆越敏感——这就很尴尬。你为了承压而选高强度材料，结果反而更容易出事。

到底哪些材料能用？

工程上常用的是奥氏体不锈钢，比如316L、304，碳含量低，氢脆敏感性相对小。不过也别迷信——316L在高压氢气下时间长了，照样有风险。还有铝合金内胆加碳纤维缠绕的复合气瓶，是目前主流的车载储氢方案。

二、压缩机：氢气装备的“心脏”

如果说材料是装备的基础，那压缩机就是氢气处理的核心设备。

氢气压缩机有两大流派：活塞式和隔膜式。活塞式压缩机排气压力高、流量大，但活塞环和填料函的密封是大难题。因为氢气分子小，泄漏率极高，普通油封根本拦不住。而且氢气一旦泄漏，遇火就炸——所以防爆设计不是额外加分项，而是底线。

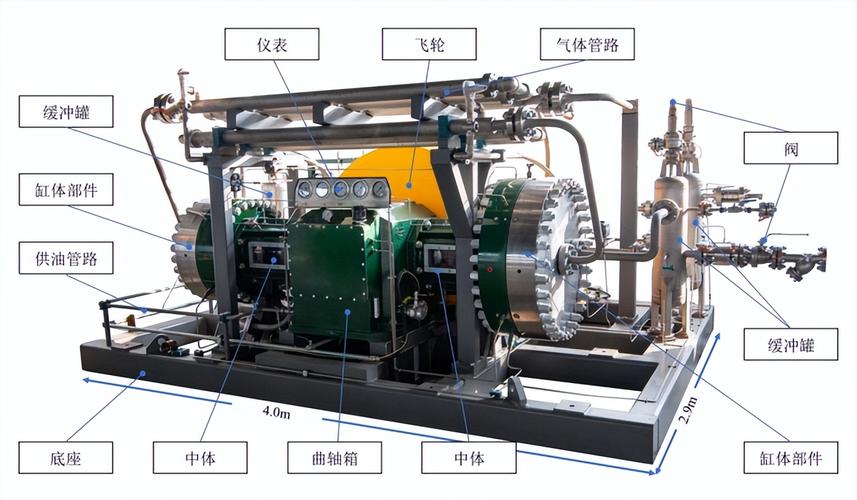

隔膜式压缩机呢，靠金属膜片把油和氢分开，密封性更好，特别适合高纯度要求。但膜片是易损件，寿命短则几千小时，长则一两万小时，更换成本不低。真到了生产线上，膜片一破，整个系统就得停机。

还有个头疼的问题是压缩热。氢气压缩是强放热过程，温度控制不好，材料性能会直线下降。我们曾经给一个20MPa的加氢站做过压缩机改型，光是冷却系统就换了三次方案。说实话，甲方都觉得我们墨迹，但等他们看到别人家的压缩机起火爆炸新闻后，才明白我们的坚持。

对了，还有一个细节——压缩机的阀门。普通的止回阀在氢压下容易产生“气蚀”和“磨损”现象。因为氢气密度低，流速高，阀芯跳动频率特别快。我们专门选用了硬质合金阀座，才把寿命提上来。你说这种事，不实际做几次台架试验，光靠CAE仿真能算出来吗？

三、储氢罐与管道：焊接是绕不过去的坎

储氢罐和输送管道，是另一个重灾区。主流的气态储氢压力是35MPa和70MPa。70MPa什么概念？相当于指甲盖大小的地方要承受700公斤重量。这可不是闹着玩的。

罐体材料要么选用高强不锈钢，要么用铝合金内胆加碳纤维缠绕。碳纤维层负责强度，内胆负责密封和防氢脆。听起来挺美好，但纤维缠绕的工艺控制非常讲究——角度、张力、固化温度，任何一步出错，都会留下巨大隐患。

焊接就更麻烦了。氢气管道的焊接，最怕的是焊接热影响区产生氢致裂纹。尤其是高强钢，冷却速度快，氢原子来不及逸出，直接留在焊缝里。所以焊接必须严格控制预热温度、层间温度、焊材的扩散氢含量。我们车间的焊工都练出了“强迫症”，焊完一道，马上用测温枪测表面温度，就担心降温太快。

铝合金内胆还有一个表面处理问题。内胆表面如果有微小划痕，高压氢循环后会成为裂纹扩展起点。所以我们要求内胆必须做喷砂或者电解抛光，还要用内窥镜逐个检查。这活儿，真的挺枯燥，但缺一不可。

还有管道的连接，尽量用焊接，少用法兰——法兰螺栓的预紧力在氢脆面前不堪一击。我们见过一个法兰连接的高压管道，运行一个月后螺栓脆断的，幸好没有伤人。所以说，能为氢能项目干活，参数上的自信固然重要，敬畏之心也不能少。

四、别把检测当摆设

说了这么多坑，那有没有办法提前预防？有，靠的是检测。

常规的无损检测当然要做，但氢气装备还得加上散氢检测。简单说，就是检测金属里有没有氢原子渗透聚集。声发射技术可以在裂纹萌生时捕捉到信号，所以现在很多高压储氢罐都装了声发射传感器，实时监测。

另外，材料入厂前必须做氢脆敏感性评估，比如慢应变速率拉伸试验，在高压氢环境里拉伸，看断口形貌。这玩意儿周期长、费用高，很多小厂舍不得做。但说句难听的，等你出事故再后悔，那代价何止翻倍。

还有表面处理。比如对金属表面进行喷丸、滚压，产生压应力层，能有效阻止氢的侵入。或者镀一层致密的金属或陶瓷涂层，把氢堵在门外。但涂层自己也有附着力和破损问题，不能一劳永逸。

写在最后

今年的氢能热，让很多跨界玩家一窝蜂涌进来。但装备制造不是写PPT，也不是拼参数游戏。氢脆、泄漏、选材，这三大坑，随便踩一个都是灾难。我见过太多的失败案例，都是因为前期对材料不了解、对工艺不敬畏。

所以，如果你也在搞氢气相关设备，我真心建议——先静下心读几本标准，多跟材料工程师聊聊，做几个慢拉伸试验，再谈量产。

氢气是未来的燃料，但未来不可能建立在冒险之上。
