氩气。就是那个占空气0.93%的惰性气体。别笑，很多老师傅都分不清它跟氮气有啥区别。我当年刚进车间的时候也犯过这错误，拿氮气当氩气用，焊缝直接发黑，被师傅骂得狗血淋头。
说真的，氩气在工业界就是个低调的狠角色。你虽然看不见摸不着，但凡是涉及不锈钢焊接、钛合金成型、半导体制造，没它还真玩不转。今天咱们就聊聊这瓶气背后的门道，全是实操经验，不是教科书套路。
氩气到底牛在哪？
氩气最值钱的属性就是惰性。惰性到什么程度？在高温下几乎不跟任何金属反应。这就意味着在焊接的时候，它能把熔池跟空气中的氧气、氮气彻底隔开。不然焊缝里面全是气孔和氧化物，那还焊个屁。
举个例子，你焊不锈钢管，要是没氩气保护，焊缝表面会出现一层焦黄色的氧化皮，敲都敲不掉，用酸洗钝化也费劲。但要是氩气流量到位，焊缝就是银白色的，亮晶晶的，那才叫漂亮。
💡 记住一个关键点：氩气的纯度决定了焊缝的成色。99.99%和99.999%看起来就差一个小数点，但实际效果天差地别。尤其是焊钛合金，纯度不够直接产生脆性相，工件就废了。
焊接工艺里那些坑，你踩过几个？

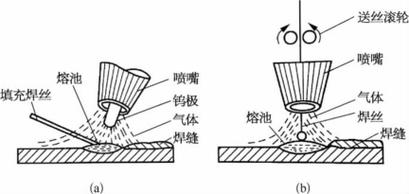

先说TIG焊吧。很多人觉得氩气流量开大点总没错，可实际上流量太大容易产生紊流，把空气卷进去，保护效果反而变差。我见过好几个操作工，把流量表拧到20L/min，结果焊缝照样发蓝。正确做法是，根据喷嘴直径和电流大小调整流量，一般8-12L/min就够了，喷嘴越大，流量也要适当加大。
再说MIG焊。这个更讲究，氩气和二氧化碳的混合比例直接决定飞溅和熔深。纯氩焊铝还行，焊钢就不太合适，得加15%左右的CO2。比例不对，焊接过程就像放鞭炮，噼里啪啦的，电流电压参数全得重新调。
还有，千万别忽视气体导管的长度！导管太长会造成压降，末端实际流量跟表上显示的根本不一致。我现在都习惯在焊枪把手处装个流量计，不然心里没底。
✅ 经验之谈：焊前先放气30秒，把管子里残留的空气排干净，再引弧。这一条能减少三分之二的焊接缺陷。
氩气是怎么来的？不是从空气里随便抽的

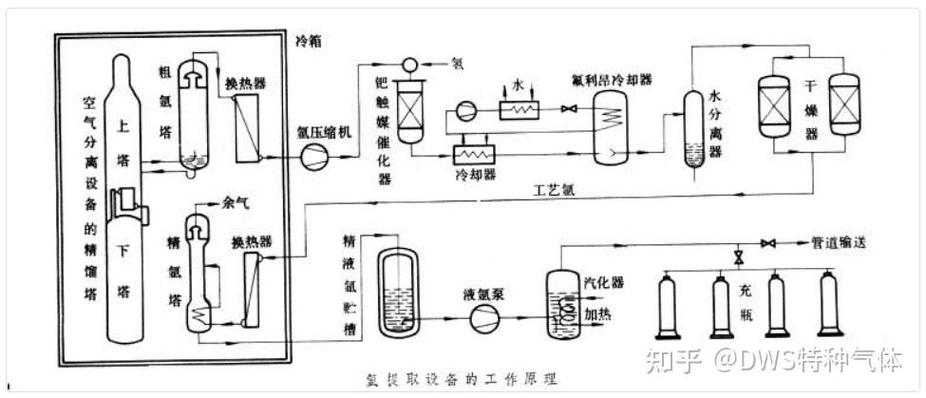

很多人不知道，氩气是从空气里分离出来的。原理就是液化空气，再利用沸点不同分馏。氧气沸点-183°C，氮气-196°C，氩气介于中间，-186°C。看起来差别不大，但工业上得靠精馏塔用几十块塔板慢慢分，一次还不够，得反复提纯。
你要是不小心买到劣质氩气，多半是精馏不彻底或者气瓶没洗干净。怎么测？很简单，焊个试板，看电弧颜色。正常氩气电弧是淡紫色的，要是发红或者发黄，就说明有杂质，赶紧换。
说实话，现在有些小气站为了省成本，用瓶装混合气冒充高纯氩。我吃过这亏，后来只认准正规厂家，每批都得看质检报告。别嫌麻烦，出一次事故，比这贵多了。
除了焊接，氩气还有哪些意想不到的用途？
焊接只是氩气的一个大客户。在电子行业，高纯氩气用来做芯片刻蚀的保护气，纯度要求甚至超过6个9。还有光伏行业，单晶硅拉制炉子里充的就是氩气，防止熔体氧化。
金属冶炼里头，氩气可以吹入钢水脱气除杂，这叫氩氧脱碳法（AOD），不锈钢精炼全靠它。另外，连铸过程中的中间包也要吹氩气，防止水口堵塞。
再小众一点：考古人员用氩气做“氩-氩定年法”测岩石年龄。这倒是挺神奇的——一个惰性气体，居然能帮人类知道恐龙活在哪一年代。
氩气使用安全问题，别拿命开玩笑
惰性气体不代表无害。它最大的风险是窒息。这玩意儿无色无味，在密闭空间里漏出来，你根本察觉不到。我见过一个案例，工人在地下室焊接，氩气比空气重，沉积在底部，人进去就晕了，差点没救回来。
所以记住：通风必须到位，要是有条件就装氧气浓度报警器。另外，氩气瓶千万别摔，瓶阀要是断了，瓶体会像火箭一样飞出去，那杀伤力堪比炸弹。

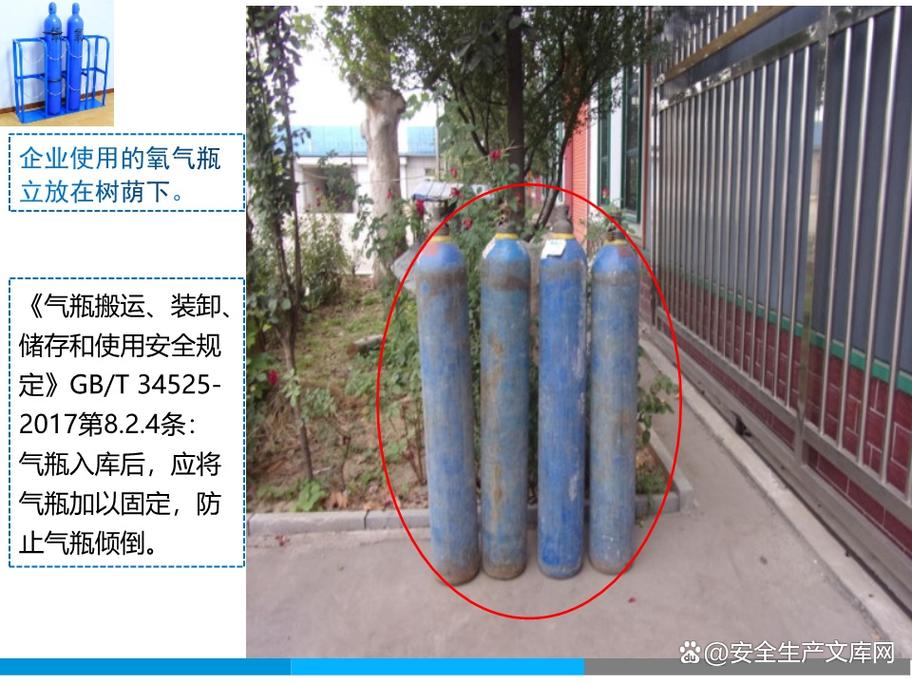

❗ 强烈建议：气瓶远离热源和明火，存放时固定好，用完留点正压，防止倒灌空气。这些都是血泪教训换来的。
问：我平时焊接铝合金，应该选多纯度的氩气？
答：铝合金对水分和杂质特别敏感，强烈建议选99.999%以上的高纯氩。如果只是普通不锈钢焊接，99.99%就够了。但不管是哪种，手里要有厂家质保书，不要贪小便宜。
问：氩气瓶的剩余量怎么判断？用着用着没压力了，但还没用完，能继续用吗？
答：看压力表不准确，因为瓶内温度变化会影响压力。最简单的方法是用热水浇一下瓶身，摸一摸哪里冷，冷的位置就是液氩的液面。但要注意，瓶内压力低于0.5MPa时就别用了，否则容易倒灌空气，影响纯度。
我的真心话
搞了十几年工业，我觉得氩气这家伙就跟老黄牛一样——平时默默干活，但你一旦忽略了它，它就能让你摔得鼻青脸肿。从焊接质量到安全保险，样样都得伺候好。你要是新手，别怕，多烧几件废料就啥都懂了。
行了，就说这么多。下次你去买氩气的时候，记得跟老板报上纯度要求，再问一句有没有质保书，他就不敢坑你了。
