在车间摸爬滚打了十几年，我一直是焊接和螺栓的忠实用户，对胶粘剂多少有点不屑——那玩意儿能承力？直到有一次，一个薄壁铝件焊接变形严重，差点报废，老师傅提议试试结构胶。结果一用，真香。
但别高兴太早，胶粘剂这东西，用好了是神器，用不好就是灾难。下面这些是实战中总结的，不整虚的。
一、工业胶粘剂不是万能胶，类型选错全白搭
很多人上来就问“哪种胶最结实”，这问题就没问到点上。胶粘剂分结构胶、厌氧胶、瞬间胶、硅橡胶……各有各的脾气。下面简单列一下常用的：
- 环氧树脂胶——强度大，耐腐蚀，但韧性差，适合金属、陶瓷。
- 丙烯酸酯结构胶——油面可粘，耐冲击，气味重，适合快速装配。
- 聚氨酯胶——韧性好，能粘塑料橡胶，怕水怕热。
- 硅胶——耐高温低温，但强度低，用于密封。
选型就好比对症下药，你拿瞬间胶去粘需要长期受力的结构，那不是找不痛快吗？

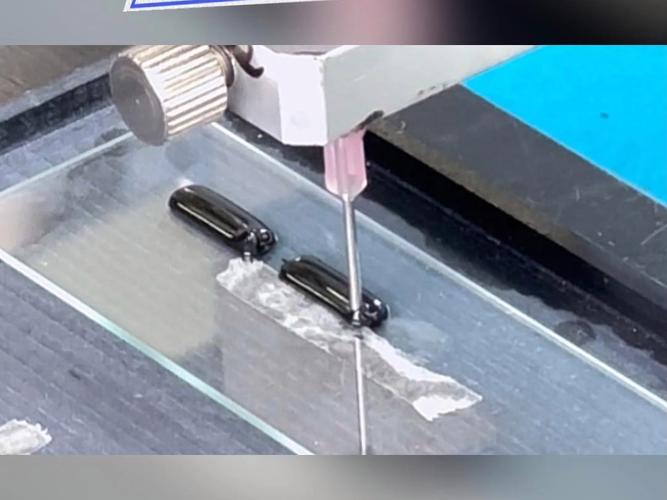

二、表面处理：八成失效都栽在这儿
别嫌麻烦。你打磨、除油、干燥，这些步骤一个都不能少。我见过太多人，拿酒精擦两下就胶粘，结果没过多久开胶了，还怪胶水不行。酒精擦不等于除油，尤其拉伸油膜，你得上溶剂脱脂或机械打磨。
记住一条：胶粘剂是粘在“干净表面”上的，不是粘在“肉眼干净表面”上的。
三、固化条件你尊重了吗？
加热固化要升温速率，室温固化要湿度控制。有的胶非得压紧才行，你拿个夹子一夹就行，但压力均匀吗？这些细节决定了最终强度。
还有一次，冬天车间温度不到10度，工人说环氧树脂三天还没干。这很正常，低温下固化反应极慢。你得加温，或者换低温固化型。
四、问答时间
问：我这边要粘接电机磁铁和转子，用哪种胶合适？
答：磁铁和金属粘接，首选环氧胶，耐温性强，但注意磁铁表面不光滑，要打磨一下。如果量大，可以考虑双组份结构胶，操作时间要控制好，别没来得及合模就凝胶了。

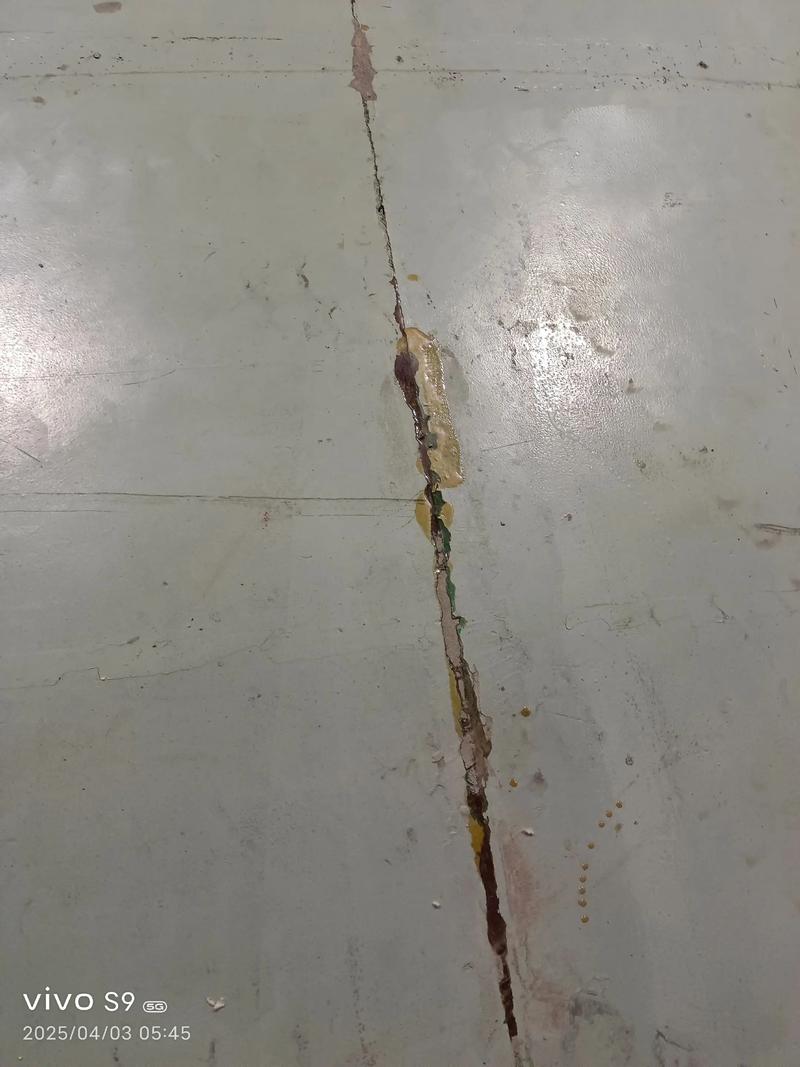

问：为什么我的结构胶固化后轻轻一敲就开裂？
答：这多半是胶层太厚或者固化收缩应力大。胶层厚度控制在0.1mm左右最佳，太厚了强度反而下降。另外，如果加入太多填料，脆性也会变大。
五、别忽视储存和有效期
胶粘剂也是化学品，有保质期，过期了性能下降得厉害。而且有些胶需要冷藏，有些胶开启后要尽快用完。我见过有人把固化剂放冰箱里，用时拿出来没回温就配，结果里面都是冷凝水，胶直接失效。
说实话，工业胶粘剂是个好帮手，但你不能糊弄它。你给它足够的尊重，它就给你扎实的强度。
行了，就说这么多。选型、表面处理、固化控制，这三关过了，胶粘剂基本不会掉链子。下次再聊。
