干设备维护这些年，说实话，我见过太多因为润滑脂选错而吃苦头的事了。有人迷信进口货，有人认准高滴点，结果设备照样高温抱轴——你说气不气？
润滑脂这东西，看着简单，一管油而已。可等你真对着选型手册，那密密麻麻的针入度、滴点、四球试验数据，立马就懵了。

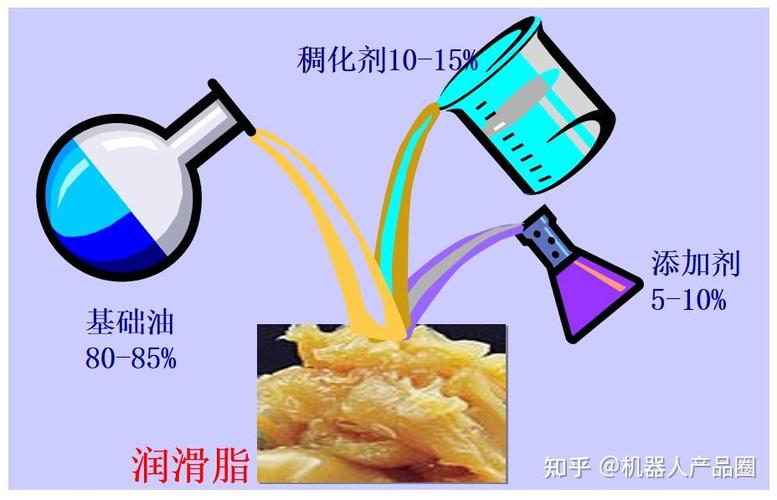

基础油比稠化剂更值得你花时间
很多人一上来就问：”你这脂能扛多少度？”——他们看的是滴点。可滴点只是稠化剂变软的温度，不代表实际使用上限。真正的耐高温能力，百分之六十取决于基础油。
合成油（像PAO、酯类油）的抗氧化性和挥发特性，远超矿物油。你用的矿物油基脂，哪怕稠化剂是聚脲，也扛不住长期200℃的炙烤。油跑了，剩下的就是干粉渣子。
所以啊，别只看滴点。查基础油类型，看它的连续使用温度范围，这才是正经事。
至于稠化剂，锂基、钙基、聚脲…各有各的脾气。锂基脂通用性好，钙基耐水，聚脲耐高温且寿命长，但价格也漂亮。你设备工况脏、有水分，那钙基可能比合成锂基更实用。
哎，这里插一句。那天有客户跟我说：”我买的合成高温脂，怎么三个月就变硬了？” 我问他基础油是什么？他说不知道，包装上全是英文。你看，又一个被”合成”两个字忽悠的。
问：那怎么判断润滑脂的实际耐温能力？有没有简单的法子？ 答：最靠谱的是看基础油的粘度指数和氧化寿命，别光看滴点。你可以要求供应商提供热分析（TGA/DSC）数据，或者直接查基础油的类型。酯类油一般在180℃以上才会快速氧化，PAO稍低一些。现场实在没谱，就做个小试验——把少量脂涂在铝箔上放进烘箱，设定你期望的温度，烤几小时，看它流不流、干不干。这土办法比看参数靠谱多啦。
填充量——少即是多，多即是灾
另一个最常见的误区，就是脂加得越多越好。车间老师傅喜欢把轴承腔全填满，觉得这样才“足量”。结果呢？轴承一转，脂被搅得发热膨胀，油从密封处挤出来，再转一会，轴承就干了。
正确做法是：一般密闭轴承填充三分之一到二分之一就够。转速越高，填充越少。低速重载的，稍微多些，但也就三分之二封顶。
记住，润滑脂是靠油膜来减摩的，不是靠囤积。多余的脂除了增加搅拌阻力、升高温度，没有任何好处。你省下的那点补脂工时，最后都会变成轴承报废的账单。
还有，补脂的时候注意新旧混合问题。不同基础油、不同稠化剂的脂混在一起，可能分油、变稀，甚至结成硬块。用过锂基脂的地方，换聚脲脂之前，得彻底清洗——别偷懒。
问：润滑脂和润滑油能不能混用？比如轴承里先放了润滑油，再补点脂？ 答：绝对不行。脂和油混在一起，稠化剂结构会被稀释破坏，脂变成半流体，密封失效，油漏光，最后轴承干磨。你要是真得临时救急，也得先把旧油清理干净，再换新脂。但这是下策，最好还是按设备设计要求来。
选脂还得看转速——n/dm值你知道吗？
高速轴承和低速轴承用的脂，完全是两码事。转速高,基础油粘度要低一些，稠化剂纤维要短且均匀，否则脂被甩出去，轴承就“饥渴”了。低速重载场合，则需要高粘度基础油，扛得住冲击。
很多人只知道看SKF的转速参考表，却忽略了脂的实际使用寿命。转速越高，脂的剪切次数越多，稠化剂降解越快。所以高速精密主轴用的脂，往往要专门选合成油+高纯度稠化剂，价格贵好几倍，但寿命延长可不是一点半点。
说了这么多，其实就一个核心：润滑脂选型是个系统工程，别指望单靠一个参数走天下。温度、转速、负载、环境（水汽、粉尘、化学介质）、甚至轴承的密封形式，都得纳入考量。
我见过最离谱的一次，某厂给高温风机用锂基脂，理由是“便宜而且以前也这么干”。结果轴承寿命从六个月缩到一个月。换合成高温脂后，运行一年多还稳得很。算下来，省下的停机抢修工时和轴承费用，够买好几桶好脂了。
所以啊，下次选脂时，别只顾着对比价格牌。多问一句：基础油是什么？稠化剂什么类型？适合的转速范围是多少？你在设备上省下的每一分小聪明，最后都会以故障的方式加倍还回来。
大概就是这么个理儿。真要聊透，三天三夜也说不完。但你只要抓住基础油、填充量、工况匹配这三点，至少能把80%的坑避过去。剩下的，就靠你的现场经验和耐心了。
哦对了，还有一点——润滑脂的储存。别把脂放在太阳底下暴晒，也别冻着。分油和氧化都会让脂变质。密封好的新脂，放个两三年没问题，但要是桶口都敞着，那就另说了。别小看这些细节，很多莫名其妙的设备问题，根源就是那桶放了两年的废脂。
