说实话，我刚入行那会儿，最看不上的无损检测方法就是渗透检测。你看，超声那仪器多贵气，射线那片子多有科技感。反观渗透，就一罐喷剂，跟油漆工似的。直到某天，一个关键设备死角处，经验丰富的老师傅用超声扫了半天，愣是没发现裂纹。最后，随手喷了点渗透剂，一显像，好家伙，密密麻麻的裂纹像蜘蛛网一样。从那以后，我彻底改变了对渗透检测的偏见。
你越深入越会发现，渗透检测才是真正“以柔克刚”的技法。缺陷再隐蔽，只要开着口子，它就逃不过毛细作用。你不信？拿根细管子插进水里，液面会自动上升——渗透检测用的就是这个理。
渗透检测的完整流程：八道关，关关要命
标准的渗透检测，流程比你想象的繁琐。每一步都是前一道工序的保障。
- 预清洗。用清洗剂把表面油污、氧化皮、铁锈、油漆全处理干净。记住，不管你用什么方法，最后一定要干燥。湿漉漉的表面，渗透剂渗不进去，全漂走了。
- 施加渗透剂。刷涂、喷涂、浸涂都可以。关键在于要覆盖全面，而且要有渗透时间。别手一抖，喷完就擦，那等于白干。根据渗透剂类型和缺陷的细微程度，时间从5分钟到30分钟不等。
- 去除多余渗透剂。这是最容易翻车的一步。水洗型的用清水喷洗，溶剂型的用擦布蘸清洗剂擦洗。注意，清洗剂不能过多，否则会把缺陷里的渗透剂也吸出来。还有，擦布要干净，方向要一致。我自己吃过亏，来回擦，结果把表面擦花了，显示一堆假现象。
- 干燥。这不是可选项。不干燥，显像剂喷不上去，或者被水稀释，白搭。
- 施加显像剂。薄薄一层，像雾气一样吸附在表面。显像剂的作用是把缺陷里的渗透剂吸出来，扩展开来。所以，厚了会掩盖缺陷，薄了又吸不出来。这个度，没有几万次实操，掌握不了。

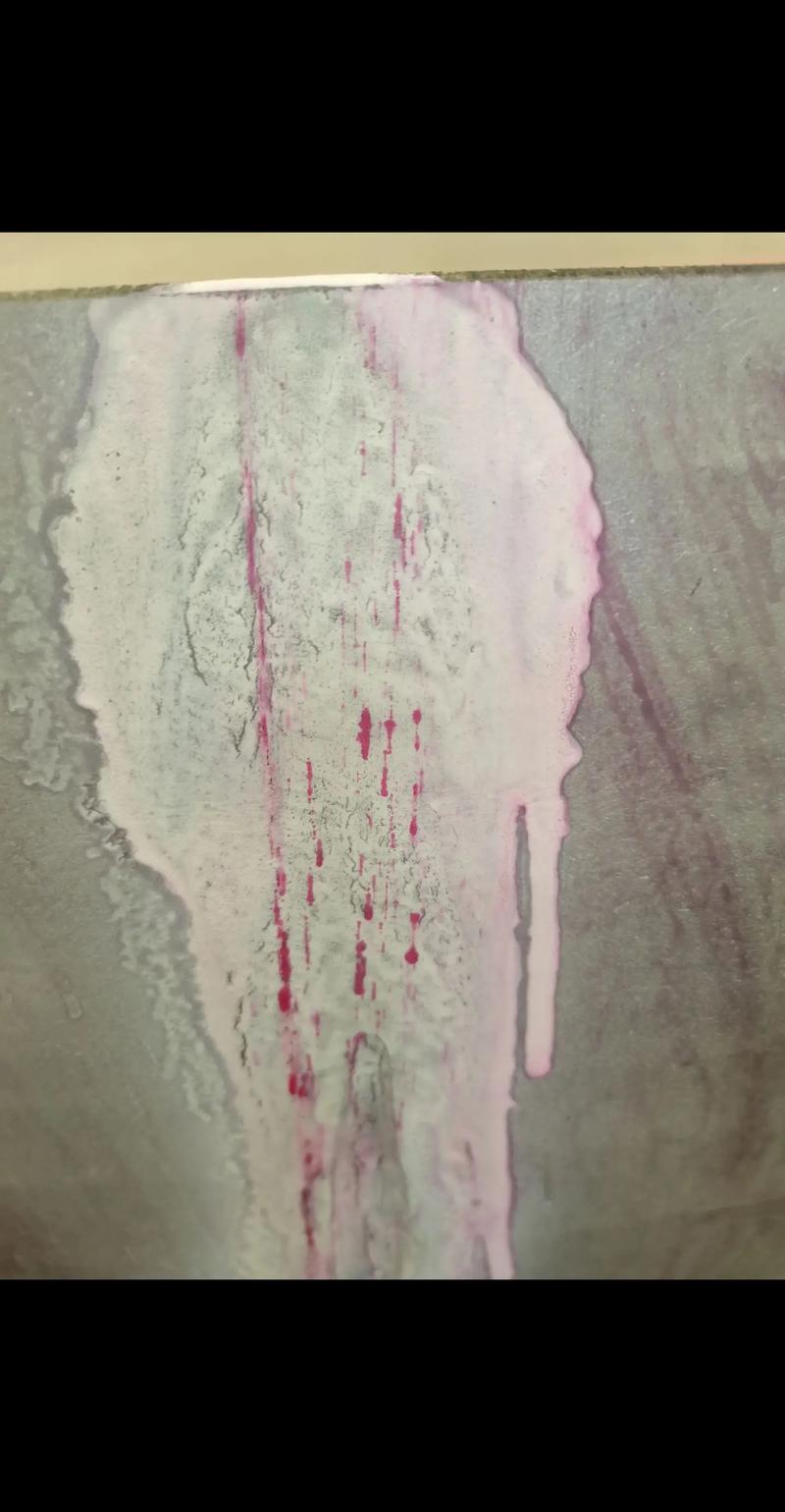

- 显像观察。等5-10分钟，让缺陷显示充分发展。然后，在光照强度足够的地方，用肉眼或放大镜观察。红色显示，白色背景，那叫一个醒目。
- 缺陷评定与记录。量出显示的长度、短边，按标准分级。记录好位置和形貌。
- 后清洗。做完检测，把显像剂清洗干净，免得影响后续工序。
你看，八道关，哪一道偷懒都可能前功尽弃。可说句大实话，很多厂子里“老油条”为了赶任务，把第3步和第5步压缩到几秒钟。我说句不好听的，这不叫检测，这叫演戏。
渗透检测答疑：你关心的几个实际问题
问：渗透检测能查出内部裂纹吗？
答：不能。它只对表面开口缺陷敏感。内部或闭合型表面缺陷，比如疲劳裂纹还没裂开，那是没办法的。所以，渗透检测通常作为最终检测手段，用在经过机械加工后的成品上，因为加工过程很可能把表面缺陷覆盖住了。
问：为什么我做的渗透检测经常出现一片一片的红色大斑点，根本没法判断？
答：大概率是工件表面太粗糙，或者有疏松、气孔等固有状态。渗透剂渗进这些小孔隙里，清洗不掉，显像后就成大花脸。遇到这种情况，可以考虑使用后乳化型渗透检测，利用乳化剂的作用让渗透剂更容易清洗。实在不行，就得换别的方法了。
还有啊，很多人问：荧光渗透检测跟着色渗透检测选哪个好？说实话，荧光渗透的灵敏度更高，但需要在暗室紫外灯下观察，现场条件要求高。着色渗透呢，简单方便，但灵敏度稍低。具体选着，得看检测标准要求，跟老师傅商量着来。
灵敏度等级：不是你想选就选
渗透检测灵敏度等级分为Ⅰ级（低）、Ⅱ级（中）、Ⅲ级（高）。标准里明确规定了每个级别对应的检测能力。有些人图省事，统一用Ⅲ级。结果呢？把一些细微的加工痕迹也当成缺陷，反复打磨，白白浪费工夫。反过来，该用Ⅲ级的场合，你用Ⅰ级，缺陷漏检，那就闯大祸了。所以，拍板用哪级，必须按工艺文件来。
另外一个不能忽视的是温度范围。渗透剂和显像剂在低温下会变得黏稠，渗透能力大打折扣。高温下又挥发太快，还没来得及渗完，试剂就干了。所以说，环境温度控制很重要。
渗透检测，不是能检测所有材料吗？
那是它的一大优势。像奥氏体不锈钢、铝合金、钛合金、陶瓷、玻璃，这些非铁磁性材料，磁粉检测用不上，超声又很难解决表面微裂纹。这时候，渗透检测成了唯一的选择。在航空航天、压力容器、核电等领域，渗透检测的地位不可替代。
不过话说回来，它也有明显的短板：检测结果受人为因素影响极大。清洁剂用错了，渗透时间不够，擦洗方向不对，显像剂喷太厚，都会导致误判。所以，我们做这行，必须保持敬畏之心。
还有，安全得提一句。渗透检测用的化学试剂，有的易燃，有的有毒性。我在车间里见过有人不戴手套直接操作，溶剂顺着胳膊流，皮肤都发白了。这可不是闹着玩的。所以，通风、手套、护目镜，一样都不能少。
最后，我想说，检测技术没有高低之分。别看不起渗透检测，关键时刻，它比花架子管用。用心做好每一个环节，才是真正的高手。
好了，就说这些。反正我知道，光看文章学不会，还得动手练。多干活，多琢磨，你就明白了。
