干了快二十年无损检测，手里过过的零件没有十万也有八万。说实话，磁粉检测这活儿，看着简单——通个电，撒点粉，照一下——但里头门道多了去了。今天不聊教科书，就唠唠现场那些坑，还有我踩过之后才明白的道理。
先搞明白：磁粉检测到底在干啥？
说白了，就是给铁磁性工件做“磁力体检”。你给工件通上磁，表面或者近表面有裂纹的话，磁力线就会在裂纹那儿“漏”出来，形成漏磁场。这时候撒上磁粉，粉就被吸过去，形成一条肉眼可见的磁痕。就这么简单。但简单背后，全是细节。
比如说，你拿个轴承套圈，表面磨得锃亮，肉眼啥也看不见。上磁粉机一检测，好家伙，一条细得像头发丝的磨削裂纹直接现原形。那种感觉，就像抓到了隐藏的凶手，痛快！
但也别高兴太早。磁粉检测不是万能的，它只对付铁磁性材料——碳钢、合金钢、铸铁这些。你拿个铝件、铜件过来，对不起，门都进不了。还有，奥氏体不锈钢（比如304），那是顺磁性的，根本没法用这招。所以，做检测之前，先确认材料，别白忙活。
电流和磁化方式：选错了全白干
很多人觉得磁粉检测就是“通个电”，但通电的方式不同，效果天差地别。你测的是焊缝还是轴？是圆棒还是板材？都得选对应的磁化方法。
周向磁化，电流直接通过工件，能发现纵向缺陷（顺着电流方向的裂纹）。纵向磁化，用线圈或者磁轭，能发现横向缺陷。要是搞反了，漏检了，那真是哭都没地儿哭。
有次在车间，一个焊工哥们儿叼着烟问我：“师傅，我这焊缝表面裂了，你探照一下？”我看着那红彤彤的焊渣，心里直叹气。大哥，焊缝余高还没打磨平呢，磁悬液一喷，全是假显示。你这不是难为我吗？
所以，表面准备是关键。工件表面得干净、干燥，没有油污、铁锈、氧化皮。油漆太厚的还得先打磨。别嫌麻烦，这一步省了，后面全乱套。
还有电流种类。交流电（AC）测表面裂纹最灵，但近表面（皮下2-3mm）的缺陷它测不到。直流电（DC）穿透力强，能发现近表面缺陷，但表面小裂纹反应又没那么灵敏。那咋办？用半波整流，或者复合磁化，两边都顾上。但设备贵啊，小厂一般就一台交直流两用的，够用就行。
磁粉和磁悬液：别拿错粉当宝贝
磁粉有黑的有红的，还有荧光粉。现场干活，百分之八十用的是黑粉（四氧化三铁），便宜、看得清，但工件表面颜色深的话就悲剧了，黑对黑，你拿个手电筒照半天也看不清。
这时候你得用荧光磁粉。配上紫外线灯，那叫一个亮，绿色荧光一瞅一个准。但荧光粉贵，还得配暗室，麻烦。不过对于轴类、齿轮这种表面光洁的零件，我强烈推荐用荧光法，效率翻倍，漏检率直线下降。
磁悬液的浓度要控制。太浓了，背景糊成一片；太稀了，缺陷显示又太弱。标准是100ml沉淀体积，黑粉控制在1.2-2.4ml之间，荧光粉0.1-0.4ml。但谁干活还带个量筒？我一般就是摇一摇，看挂壁情况，经验多了自然有数。新手还是老老实实按规范来吧。
对了，磁悬液是用煤油或者水配的。水性磁悬液环保、无味，但工件表面积水后容易流挂；油性磁悬液好用，但味道大，还易燃。现场通风不好的话，头疼。
磁场方向与有效范围：距离产生美

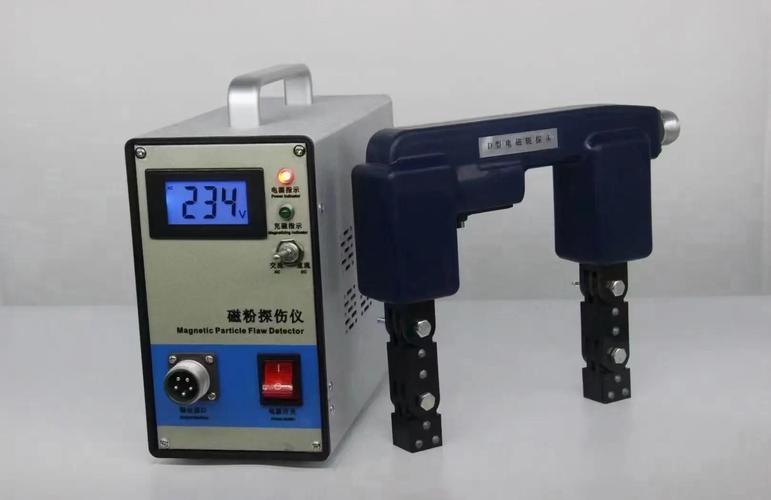

磁轭探伤仪，便携式那种，大家用得最多。但你知道磁轭的有效范围有多大吗？两个磁极之间，还有两翼各往外延伸约50mm（取决于磁轭的提升力）。超出这个范围，磁场强度急剧下降，裂纹直接漏掉。
所以，检测焊缝的时候，你得一条一条地覆盖，每条重叠至少10%的宽度。别学某些老师傅，挥一挥磁轭，当自己照妖镜似的，一扫一大片，结果裂纹就在他眼皮底下藏着。
还有交叉磁轭（旋转磁场探伤仪），能一次性产生多方向磁场，效率是高，但死角也得注意。反正我每次用交叉磁轭，都会用标准试片先验证一下灵敏度，不然心里没底。
标准试片和灵敏度：别迷信设备
我见过不少人，拿着探伤仪上来就干，连标准试片都不用。你咋知道今天磁场强度够不够？电源电压波动了咋办？磁粉失效咋办？
所以，开工前必须用标准试片（比如A1-15/50试片）贴在工作面上，看它能否清晰显示人工缺陷。显示不出来，说明磁场太弱，或者磁悬液不对，赶紧调整。这就像射击前先校枪，花不了两分钟，但能救你一条命。
但话说回来，试片也有局限性。它只能验证表面灵敏度，对近表面缺陷，你得靠人工缺陷试块（比如JB/T 6064里的试块）。有条件的话，做一次系统验证，把所有工件类型都测一遍，定个工艺参数，后面照着做就行。
QA：大家最常问的几个问题
问：磁粉检测能测出焊缝内部的裂纹吗？
答：别指望了，磁粉检测只能发现表面和近表面（一般不超过2mm）的缺陷。内部裂纹那是超声波或射线的事。所以，如果你怀疑焊缝内部有缺陷，请换方法。磁粉检测不是万能钥匙。
问：工件做完磁粉检测，会带着磁性吗？会不会影响使用？
答：当然会带磁！尤其是用直流电或永久磁轭，剩磁很顽固。有些精密轴承、齿轮，带着磁性会把铁屑吸上来，加剧磨损，所以检测后必须退磁。退磁的方法很简单：用交流退磁机，或者把工件慢慢移出交流线圈，就行。但千万记住，退磁后要重新检测一遍，万一退磁过程又造成了意外磁化？别笑，真有这种情况。
最后唠叨两句
磁粉检测是个良心活。你漏掉一条裂纹，可能到了客户手里就断轴了，那是要出大事的。所以，别只顾着赶进度，该打磨就打磨，该测灵敏度就测，该做记录就做记录。
写这个材料，不是为了显摆我多厉害，就是想让新手少走弯路。你要是觉得有道理，就点个赞分享给同行；要是觉得哪不对，欢迎来喷，大家一起进步嘛。
干无损检测的，都是夜猫子，经常半夜进车间。带着磁轭和喷壶，听着“滋滋”的电流声，看着荧光粉在紫外灯下发出绿光，那feel，还有点治愈。行了，不多聊了，干活去。
