真空干燥这玩意儿，原理上小学自然课就学过：气压低，沸点低。但工程上玩起来，处处是坑。你比如那次，我给一种热敏性聚合物干燥，温度设高了，物料表面结壳，内部溶剂出不来，最后整批报废。老周骂了我半小时：升温曲线要阶梯式，真空度不能一步到位——这些书上轻飘飘的话，全是真金白银换来的。所以别觉得简单，抽真空、控温、防氧化、回收溶剂，哪一个环节掉链子，都是灾难。

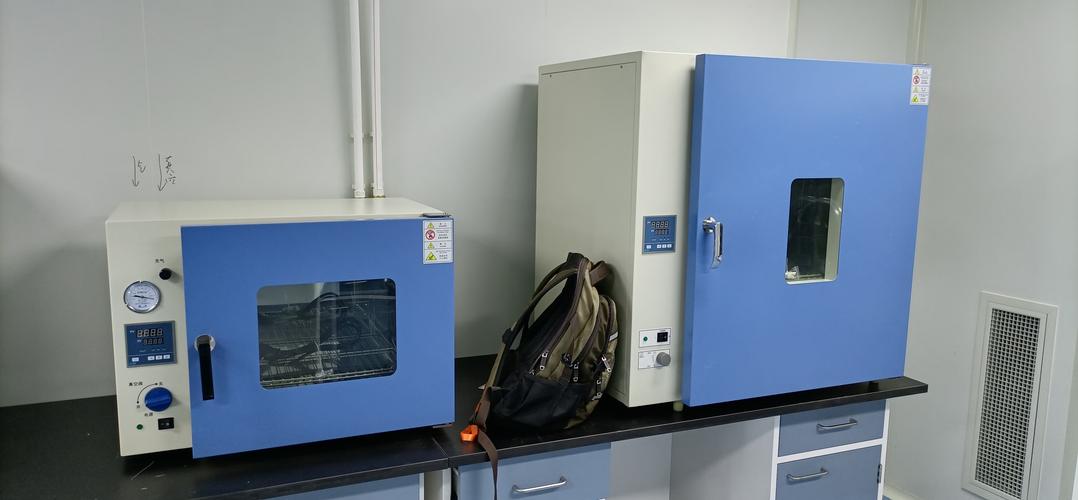

为什么我坚持用真空干燥？——可能是血的教训
真空干燥的核心优势，不是节能（虽然确实省点），而是低温下能干活。像那些带羟基、氨基的化合物，稍微热点就缩合、变色，常压干燥根本不敢碰。还有多孔物料，内部溶剂在真空下“沸腾”式蒸发，孔道不容易塌，比表面积保住了。但有个前提：你得知道物料特性。我见过太多人拿着一样的参数批量死，却从不想想物料来源换了，晶型变了，吸湿性不一样了。这不是设备的问题，是人的问题。
选设备不看这三点，迟早后悔

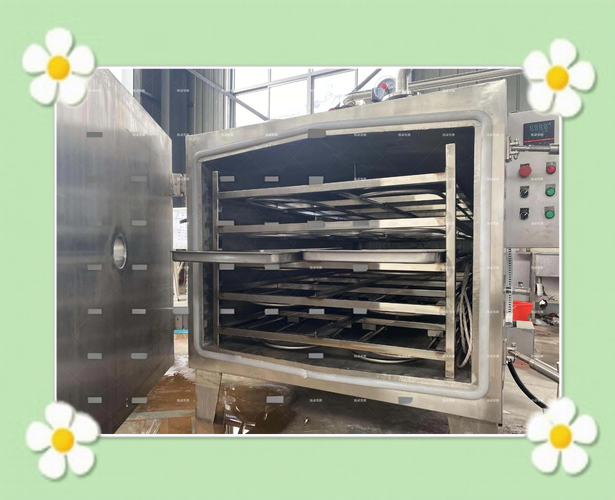

买真空干燥箱，千万别只看厂家吹的“极限真空”。那数字，实话讲，大部分时候没用。真正要命的在这：加热方式。平板加热还是夹套加热？平板，升温快但易局部过热；夹套，均匀但慢得像乌龟。我一般建议：粉末、薄层物料用平板，块状、堆积厚的用夹套，或者干脆上回转式真空干燥机。去年有个客户非要用平板烘干浆状物料，结果底层焦了，上层还滴着水，那画面…用老周的话，简直是“炼丹炉里捞稀泥”。

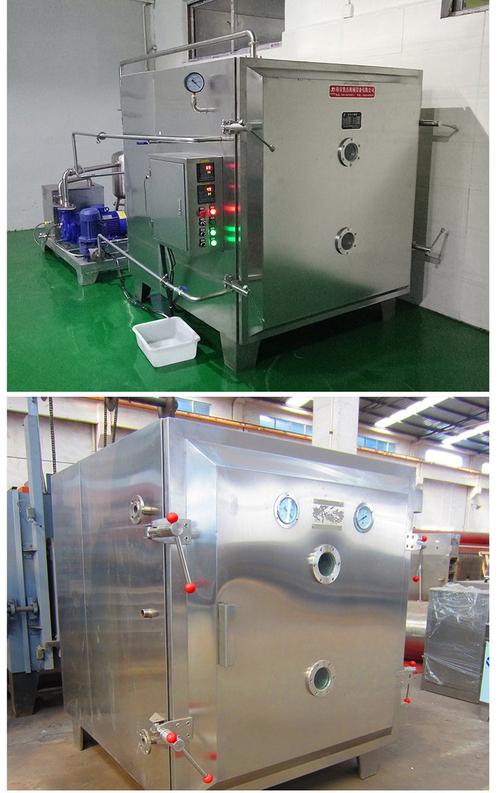

真空泵配置。水环泵便宜，但会带水汽，溶剂回收也麻烦；旋片泵极限真空高，怕腐蚀，必须加冷阱。你如果物料含酸性气体，老老实实选干式螺杆泵或加碱性捕集器，否则三个月修一次，泵的钱都够买新的了。还有，密封件！氟橡胶、PTFE、还是全金属密封？温度过150℃就别省那点氟橡胶的钱了，一漏气，真空度狂掉，干燥周期拉长一倍，电费都不止差价。
干这行才知道的保命技巧
✅ 放气前，先充氮气。别直接放空气，热物料遇到氧气，有的直接着火，有的表面氧化报废。我们厂2009年出过事，一个新来的小伙子打开干燥箱，一股火喷出来，眉毛都燎了。从那以后，充氮泄压成铁律。
❗ 托盘边缘要涂薄薄一层高温硅脂，物料才不沾。很多人抱怨干燥后铲不下来，其实是这一步没做。别问我咋知道的，当年铲废了三个不锈钢盘。
💡 如果干燥过程物料起泡，别傻傻地调真空度。试试在初期低真空下先预干燥，等溶剂挥发了60%再提真空。实在不行，换间歇式抽气——抽一会儿，停一会儿，让泡消下去。这是一种反直觉操作，但对付胶状物料特灵。
问：真空干燥是不是真的隔绝氧气？为啥有的物料还是变色了？
答：老兄，没有绝对真空。工业上的真空干燥箱，极限也就10Pa左右，空气里那点氧分压虽然低，对超敏感物料足够反应了。我们一般算漏气率，好设备一小时漏气不超过5Pa。如果你物料特金贵，真空下反复充排氮气3次，能把残氧降到0.1%以下。还有，物料本身可能释放含氧基团，那得从配方下手，别甩锅给设备。
问：干燥时间怎么估算？每次都不准，烦死了。
答：真的，谁要能一步算准，我拜他当师父。影响因素太多：物料厚度、溶剂种类、初始含量、升温速率、冷凝回收效率…我的土办法：先做热重分析，看溶剂挥发曲线，然后小试时记录真空度变化。有个经验：当真空度能稳定维持在极限值的80%以上，且半小时不下降，基本就干了。但碰到包埋溶剂，比如某些聚合物，看着干了，一捻还是潮的，那得靠在线水分分析仪，或者——用你的手指头，搓一搓，闻一闻，最笨的办法有时最可靠。
写到这吧，好像也没什么可总结了。真空干燥就是一层窗户纸，捅破了，它就是个加温抽气的活儿；捅不破，它让你赔钱赔到失眠。如果硬要说点什么，就是永远别对设备太放心，永远别信厂家的宣传册，相信你的数据，相信你那双被烫过、被熏过、还依然能拧螺丝的手。
