干了十五年挤压，我现在一听到有人用一堆公式讨论金属流动就头疼。不是说理论没用——但真到了车间，模具一上机，温度一波动，那些漂亮曲线全成了废纸。说实话，挤压这活儿，三分靠计算，七分靠试错。就像上周三，同一个模具，同一炉铝棒，夜班师傅做出来的型材就是比白班好。你说气不气人？后来发现，他只是多等了五分钟让盛锭筒升温。
为什么“工业挤压”是制造业的隐形脊梁

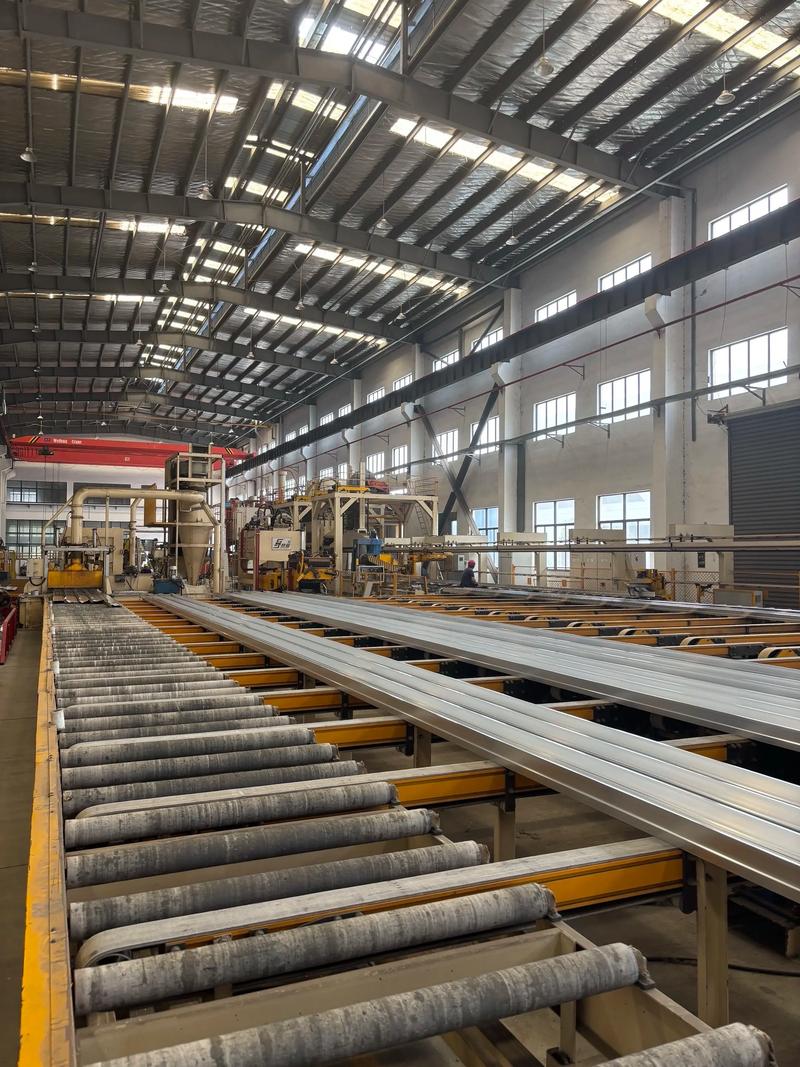

你可能天天坐地铁、开汽车，但没想过车厢框架、散热器、甚至手机中框怎么来的。绝大多数铝型材——全是通过挤压成型的。铜排、钛合金植入物，甚至你嘴里那颗牙的基托，很多也是挤出来的。这工艺牛就牛在：它能把一块死沉沉的金属锭，变成截面复杂到变态的长条材，而且生产效率高得吓人。
但别以为这只是“把牙膏从管子里挤出来”那么简单。铝在四百多度时的粘度，模具钢的弹性变形量，冷却水的温差……随便哪个变量失控，出来的可能就是一堆扭成蛇形的废品。我见过最离谱的一次，挤压速度每秒只快了0.2毫米，型材表面就出现了密密麻麻的横向裂纹。那批货，三十吨，全部回炉。老板脸都绿了。
模具设计：不是抠几个孔就行

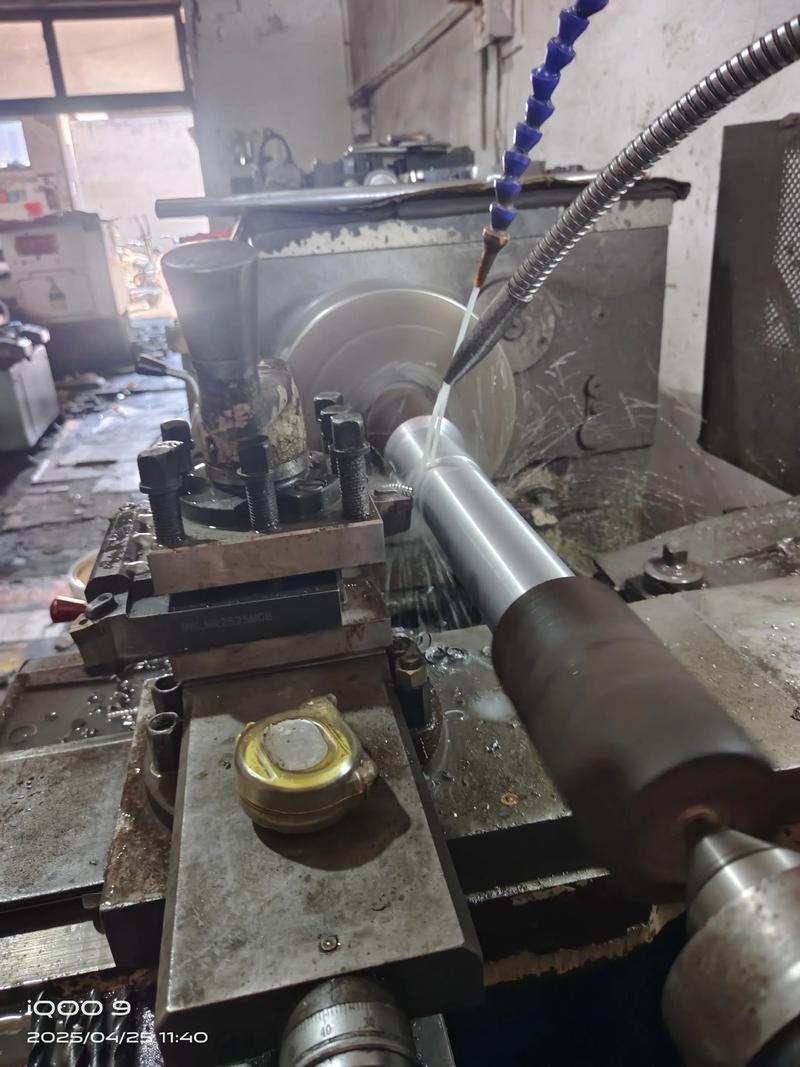

模具是挤压的心脏——这话老套，但绝对没错。上个月去一家广东的模具厂，看他们做一出四的窗框模，分流孔的设计让我直接骂出声。四个孔流到焊合室的料量明显不均，靠下的那一腔永远先充满，结果就是四根型材壁厚差出0.4毫米。他们技术员还很无辜：“我们按软件模拟的呀。”我差点没把咖啡泼他键盘上。
实话说，有效模具寿命和氮化层深度更有关系，而不是钢的标号有多高。很多厂迷信H13，氮化却做得一塌糊涂，渗层要么太脆要么太浅，挤两百根就拉毛。还不如用国产的4Cr5MoSiV1，氮化工艺做扎实了，轻轻松松跑七八吨料。唉，可这行现在就是迷信“进口”俩字。
还有平模、分流模、舌型模……选型错误简直是自杀。比如空心薄壁铝管，非要用薄隔板的分流模，金属回弹稍微大点隔板就塌了。这时候你该考虑用桥式分流结构，配合二次氮化。不过这又涉及到氮化炉的控温精度——无限循环的细节，对吧？
现场工艺：那些书本不讲的魔鬼细节
问：挤压铝型材有时会突然出现三四米长的纵向黑线，擦不掉，蚀洗也没用，是什么原因？
答：十次里有八次是压余太短。很多操作工为了省料，把压余留得比规定薄，导致盛锭筒后段的脏铝、氧化皮被挤进模具分流孔，最后嵌在产品表面。你看似清洗能解决，其实那玩意已经跟基体焊到一块了。还有两次可能是模具导流桥“积瘤”——铝粘膜把流动路径切出了一条沟槽。要根治就两条：压余必须留够模具厚度两倍以上，每班检查分流孔表面粗糙度。
挤压温度的控制是个说不完的坑。理论上，6063铝合金的挤压温度该在430-460℃，但实际呢？测温热电偶插在筒壁外侧，和铝棒中心的温差能到30℃。有经验的师傅会看床子“出汗”——就是液压缸的抖动节奏，来判断铝棒是不是太硬了。新来的大学生盯着数显表，挤出来的型材强度就是差一截。后来我们发现，原因出在淬火前端的温度跌落，从模具出口到淬火区，就那么半米的距离，温度掉了快60摄氏度，什么固溶效果都浪费了。
问：最近一批铝排，折弯90度时总是外侧开裂，是材料问题还是挤压问题？
答：多半是粗晶环在搞鬼。问题出在挤压速度不均——心部金属流动快，表层被模具壁摩擦拖慢，再结晶时表面晶粒就长得特别粗大。你拿显微镜看，断面最外层有一圈亮白色的大晶粒，像一层脆皮。解决思路：提高挤压比、降低出口温度、加快淬火冷却速度。如果还不行，就在铝棒加热时让中心温度略低于表皮，均衡变形。但说实话，这根子往往在铝棒的均质化处理阶段就埋下了，你盯着挤压机调参数调到死也没辙——还是得往上追溯铸造工艺。
我特别反感那些动不动就“强化过程控制”的废话文章。你让车间把铝棒预热时间从四小时压缩到两小时，就为了赶交期，那神仙也控不住。可现实就是，管理层压产量，技术部扛黑锅。❗
润滑也是个笑话。有的厂干脆不用润滑，美其名曰“提高表面光洁度”，结果模具磨损快三倍。用石墨基润滑剂吧，又嫌熏得车间乌漆嘛黑。现在有些水性氮化硼涂料效果不错，价格贵是一方面，关键是喷涂要薄而匀。厚了，挤出来的型材像长了青春痘。真的，干挤压干久了，感觉自己既像厨子又像医生——配方和剂量，全凭手感。
设备方面想说一句：压机的对中精度，是很多人忽视的。我见过一台服役十五年的两千吨机，主缸与挤压杆的同轴度偏了将近两毫米，挤出来的导柱总是弯的。他们居然反过来磨模具，试图把弯的“纠正”回来。结果模具报废得越来越快。所以，别整天盯着PLC程序和数据看，机械本体精度才是压机的灵魂。
最后说个感慨吧。工业挤压这行，入门容易，做精很难。它不像机加工那样炫酷，也不太被重视。但当你看到一列高速列车外壳光滑无痕地掠过，或者你的折叠屏手机铰链开合三十万次不坏，背后都有我们这群挤铝的、磨具的、较劲工艺参数的人。真正的技术，从来不在PPT里，在模具钢迸出的火花里，在深夜车间那盏孤零零的灯下。💡
