一根钻头能把老师傅整崩溃
别再把钻头都叫麻花钻了

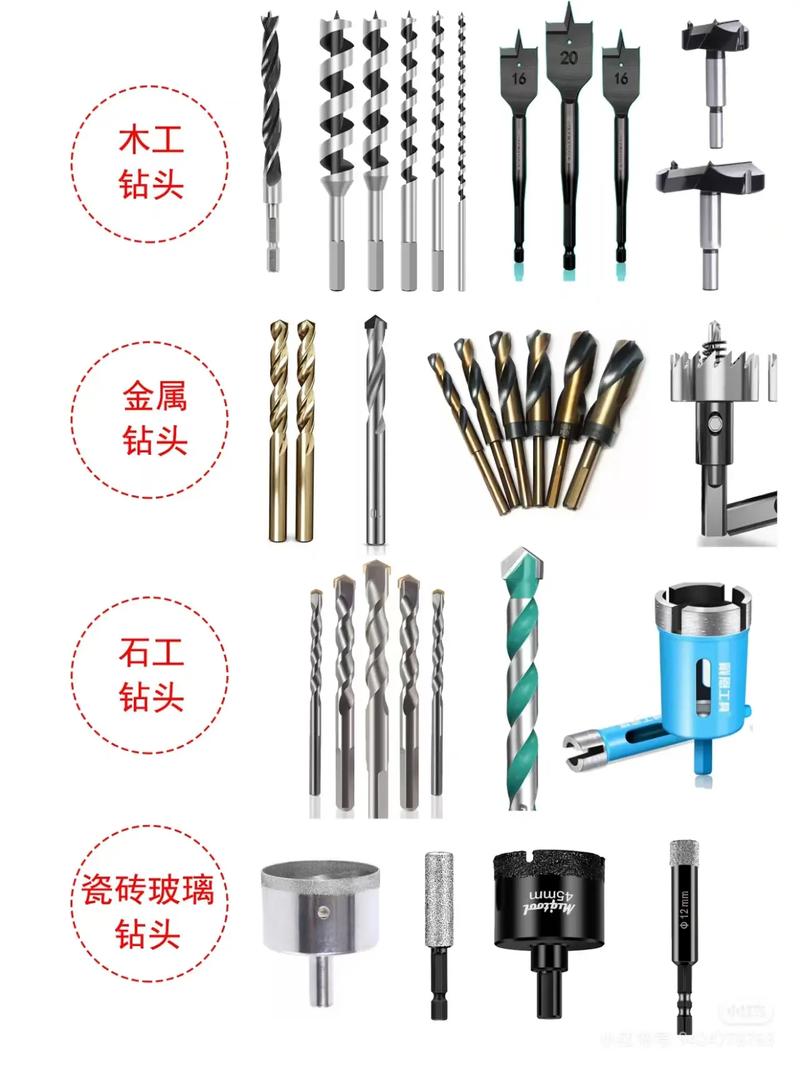

进工厂瞅瞅，还有人管所有钻头叫麻花钻，这很业余。实际上钻头的家族庞大得很，常见的有整体硬质合金钻头、可转位刀片钻头（U钻）、深孔钻，甚至还有微型钻头用于手表零件。就说整体硬质合金钻头，相比高速钢丝锥的钻头，它刚性高出几个级别，但脆，速度稍不对就崩刃。U钻呢，适合大直径孔，换刀片方便，但机床刚性必须够，不然震起来跟拖拉机一样。深孔钻更是个独立体系，枪钻、BTA钻、喷吸钻，每一种都有自己的一套冷却理论。没有一颗钻头是万能的，就像你不能指望一双鞋去跑马拉松也去踢足球。
材料与涂层：钻头的灵魂
钻头材料决定了它能干什么活。高速钢（HSS）现在基本只做普通孔的粗加工，加点钴变成含钴高速钢（HSS-E），耐热性好一点，能对付一些不锈钢。但真正上战场还得看硬质合金。不过硬质合金也分牌号，K类（钨钴类）用于铸铁、有色金属，P类（钨钛钴类）更多用于钢件。选错了，寿命蹭蹭掉。涂层更是神奇，TiAlN涂层能扛高温，加工不锈钢时有效防止粘屑；而金刚石涂层专门对付钛合金、石墨、复合材料，贵是真贵，但一块顶十块。还有，千万别以为黄色就是TiN涂层，现在很多装饰性的金色涂层只是好看，切两下就没了，买钻头得问清楚膜层型号，不是看颜色。钻尖几何：那一点点角度折腾死人

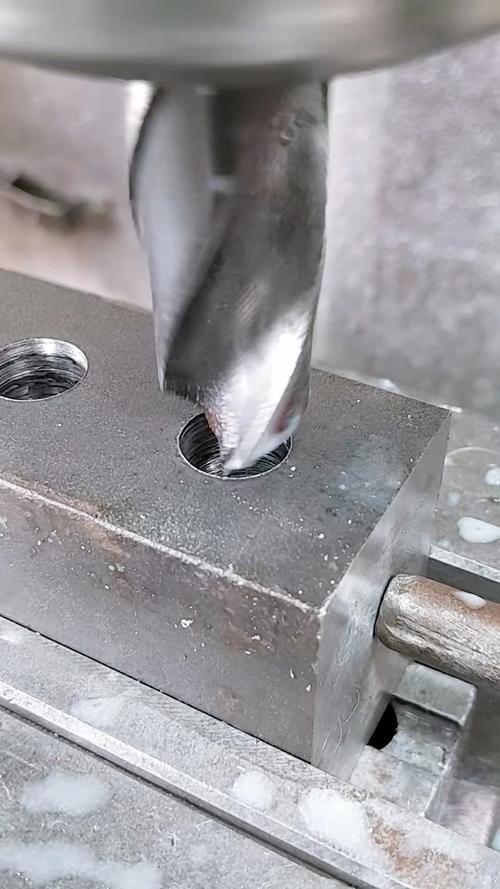

普通钻头顶角118度，加工硬材料会磨成135度甚至更大。横刃修磨能减少轴向力，扁钻还得考虑后角，这些东西书本上理论一堆，实际中全靠师傅的手感。但如今数控磨床普及了，你要想稳定质量，就别指望手工刃磨。我亲眼见一个车间，为了让钻头多干几个班，花两天调试磨床程序，最后把钻尖形状优化成S形钻尖带分屑槽，加工效率提高50%，这事你让师傅靠手来？累死也做不到那么精确。更别说现在的三平面钻尖、可转位钻头的刀片自带断屑槽，这些设计都是为了让铁屑排得顺溜，不然钻深孔时铁屑堵住，钻头直接烧红，到时候拔都拔不出来。
实际痛点问答
问：为什么新钻头上去就断？我看着转速进给都按说明书设置的啊。 答：断钻头的原因可不止转速进给。你检查机床主轴的跳动没有？如果主轴锥孔脏了或者筒夹精度不够，钻头在孔里是摆着钻的，稍微遇到硬点就崩。还有工件装夹刚性，工件没夹稳，一钻下去工件微动，钻头承受侧向力，不断才怪。另一个容易被忽略的是预孔或引导措施。如果你直接用长钻头钻深孔，没有引导钻打底，钻头容易偏摆。这些细节比单纯看参数重要。 问：涂层钻头比无涂层贵一倍，真的物有所值吗？ 答：绝对值，但不是无脑用。涂层能减少摩擦、耐高温，但要求更高的切削速度才能发挥效果。你用涂层钻头打铝，速度跟不上，铝屑反而容易粘刃，还不如没涂层。另外，涂层钻头不能用于太硬的材料再研磨，因为重磨后刃口失去涂层保护，寿命会打折。如果你们量不大，买成品涂层钻头，用完就扔，综合算下来可能更划算，省去修磨成本和停线时间。不过前提是你会用，别拿它当普通钻头猛操。选钻头的几个黄金法则
1. 先看工件材料。 硬度、韧性、是否硬化层。比如加工HRC45以上的模具钢，老老实实上硬质合金钻头，用PVD涂层的，别用CVD涂层因为刃口钝化影响锋利度。2. 再决定孔深。 长径比超过5倍，就要考虑深孔加工策略，分段啄钻或者用内冷钻头。3. 机床条件。 你机床最高转速只有2000，非要买高速钻头，转速上不去，线速度不够，涂层发挥不出来，纯属浪费。4. 冷却方式。 内冷、外冷、雾化，对钻头寿命影响巨大。特别是加工钛合金、不锈钢，必须高压内冷，把热和屑冲走。缺一条，钻头就跟烧火棍似的。5. 预算和节拍。 便宜钻头换刀频繁，机台停机损失可能超过买好钻头的钱，这账得老板算清楚。 钻头这东西，看着粗犷，实际精细起来要命。每次搞砸一个孔，背后都是一串选择错误。多花点心思在选型上，比事后骂供货商有用得多。
