化学镀技术深度解析：为什么它让工程师又爱又恨-中远盛泰工业

初识化学镀：那一槽“自杀式”反应

说实话，第一次独立调试化学镀镍槽，我差点把实验室烧了。温度刚过 90℃，镀液突然剧烈分解，像喷发的香槟——黑渣四溅、氨味刺鼻。老工程师叼着烟慢悠悠说：“小子，化学镀不是电镀，它是热力学上的‘自杀式’工艺。” ❗ 这句话我记了二十年。化学镀的本质是自催化氧化还原反应，没有外接电流，靠镀件表面的催化活性引发金属离子还原沉积。听起来很优雅？实际上，这玩意儿矫情得很。pH 值差 0.1、温度波动 2℃，都可能造成灾难性报废。但也正因为如此，它能获得电镀做不到的精度：深孔内壁、盲孔底部，镀层厚度均匀到 ±2 微米——这也是我给它又爱又恨评语的原因。

选型之痛：镍磷还是镍硼？

客户经常甩来图纸问：“镀化学镍，多少钱一平方？” 碰上这种问题，我只能苦笑。化学镀不是一个单一工艺，而是一个庞杂的体系。最常见的是化学镀镍磷合金，按含磷量又分低磷（1-4%）、中磷（5-9%）和高磷（10-13%）。低磷硬度高、耐磨，但耐腐蚀一般；高磷非晶态结构，耐盐雾测试轻松 1000 小时以上，但硬度只有 500HV 左右。还有镍硼体系，硼含量决定性能走向。💡 选型最怕想当然——某次某阀门厂要求耐浓硫酸，我想当然选了高磷镍，结果腐蚀速率比中磷快三倍！后来查文献才知道，高磷在氧化性酸中靠钝化，浓硫酸还原性环境下反而差。工况介质才是选型的金标准，千万别只看含磷量数字。电子行业中，化学镀铜是制作印刷电路板的灵魂工序——通过它把绝缘的孔壁金属化，实现层间导通。跟化学镀镍比，它用的是甲醛作还原剂，强碱性，稳定性更差，简直就是“暴躁小伙”，分分钟自分解给你看。但一旦成功，1 微米厚铜层就能让多层板连接无误。💡 还有化学镀锡，在 SMT 焊盘上浸锡防氧化，工艺简单但是控制不好会‘锡须’生长，导致短路。所以，别以为化学镀都一样，工艺窗口和失效模式千差万别。问：化学镀镍层出现针孔是什么原因？怎么解决？答：针孔很多时候冤枉了镀液，其实是基材粗糙度或前处理残留惹的祸。铸铁件基体疏松，酸洗后微孔里藏着残酸，一进镀槽就放氢，把刚沉积的镍层顶出小孔。✅ 我的三招：铸铁件先做封闭处理（浸硬脂酸锌）；酸洗后增加一道纯水超声清洗；槽液中加 0.05-0.1g/L 的十二烷基硫酸钠降低表面张力。还是不行？检查过滤系统，泵压不足或者过滤器破裂会让微小颗粒成为针孔中心。

前处理：90% 的失败都栽在这里

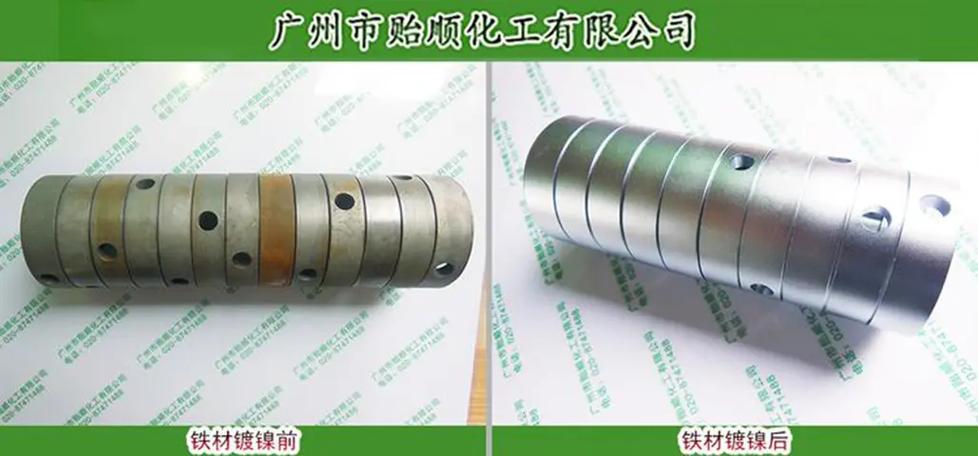

化学镀对前处理的苛刻，堪比川菜对火候的要求——少一秒生，多一秒焦。一次给航空零部件镀化学镍，零件死角残留碱性脱脂剂，镀后结合力检测当场掉皮。客户拍桌子骂，我拿起图纸一看：设计沉孔直径 2mm 深 15mm，常规清洗根本进不去。后来改成脉冲超声+真空脱气，才算搞定。除油-水洗-酸洗-水洗-预浸-活化，每步间隙不能超过 3 分钟，否则基体表面重新氧化或污染。特别提醒：铝件化学镀镍必须双浸锌处理，第一次退锌后晶粒细化，第二次浸锌层均匀致密，否则镀层会成片剥落。💡 新手常犯的错：水洗用水不纯，氯离子超标，导致镀层发雾。去离子水电导率必须控制在 5μs/cm 以下！

问：化学镀镍后烘烤起泡是什么原因？怎么避免？答：起泡就是氢气惹的祸。化学镀时，副反应析氢，一部分氢原子扩散进基材和镀层，形成“氢陷阱”。烘烤时氢原子结合成分子，体积膨胀，把镀层顶起。低温域（200℃以下）烘烤尤其明显，因为氢来不及溢出去。✅ 对策：镀后立即除氢，比如 180℃保温 2 小时，然后随炉冷却；高强钢件镀前做消应力处理，减少氢吸收；另外检查镀液稳定剂含量，过量稳定剂会增加氢脆敏感性。实在不行，换槽液吧，有些老化的镀液产氢量吓人。

开槽与维护：老鸟的保命经验

新配镀液开槽最让人紧张。镍盐、次磷酸钠、络合剂、缓冲剂、稳定剂……称量差 1 克可能整个槽废掉。我的习惯：化学试剂先用少量纯水溶解，按络合剂→镍盐→次磷酸钠→添加剂顺序加入，每加一种搅拌均匀并调 pH。千万别把固态次磷酸钠直接扔进浓镍液——会瞬间引发剧烈反应，溅你一脸强酸。❗ 稳定剂是双刃剑：铅离子 1-2mg/L 能防止镀液分解，超过 5mg/L 镀速骤降，超过 10mg/L 镀层发黑脆裂。日常监控要用赫尔槽做定性判断，别只依赖分析数据。说实话，我每周都会取样做沉积速率测试：挂 10×10cm 试片，测 30 分钟增重，速率低于 8μm/h 就要补加或更新镀液了。问：化学镀废液怎么处理？直接排放会怎样？答：千万别直接排！化学镀废液含镍离子和次磷酸盐，镍是重金属，次磷酸盐是还原性物质，直接进水体耗氧骤升、毒死鱼虾。正规处理：先酸调节 pH 至 2-3，加铁盐或钙盐沉淀亚磷酸根，再调 pH 至 10-11 沉淀镍离子，上清液测镍达标（<0.1mg/L）才能排放。⚠️ 民间土法慎用，比如加漂白水氧化，容易生成有毒氯气。现在环保查得严，建议委外有资质单位处置。化学镀这行，干得越久越觉得没底——不是技术难，是变量太多。但掌握底层逻辑，别怕失败，多记录数据，你也能驾驭这头‘技术猛兽’。好了，码字费力，不多扯了。如果你也吃过化学镀的亏，欢迎在评论区吐槽。线下咱们可以泡壶茶慢慢聊工艺细节。

化学镀技术深度解析：为什么它让工程师又爱又恨

初识化学镀：那一槽“自杀式”反应

选型之痛：镍磷还是镍硼？

前处理：90% 的失败都栽在这里

开槽与维护：老鸟的保命经验

文章目录

最新文章

热门标签
