一、配电柜布局：差之毫厘，谬以千里

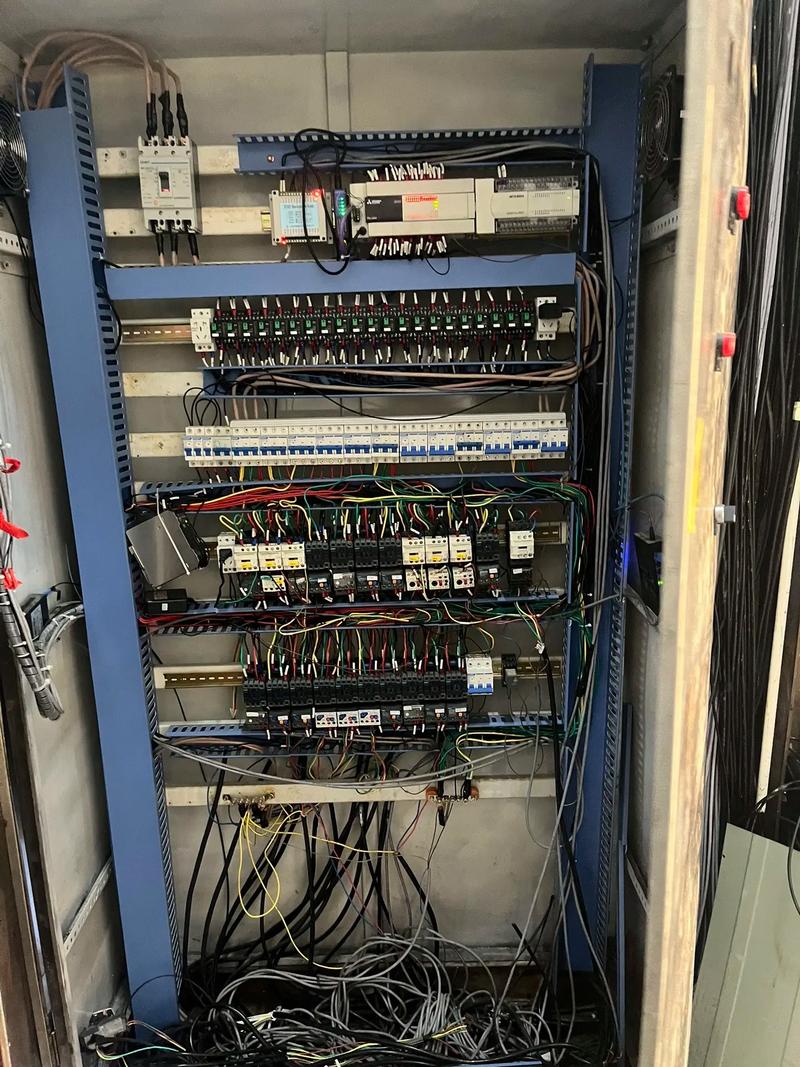

许多新手画图，只看原理不看布局，结果现场一安装，要么门关不上，要么强电弱电干扰到崩溃。最要命的是散热。有一次，一个柜子因为没考虑发热，夏天直接起火！差点酿成大祸。❗散热间距必须卡死，别听销售忽悠“这个断路器体积小能多装”——装完你试试，跳闸跳到你怀疑人生。再说操作空间，断路器手柄离地高度你量过没有？ 1.8米以上，手都够不着，紧急情况怎么分闸？标准是1.3~1.5米，但遇上胖点的操作人员，600mm宽的通道够吗？这些细节，书上不教，全靠挨骂学来。
✅ 记住：发热元件（变压器、制动电阻）尽量靠上安置，利于散热。双电源切换开关务必机械联锁，别问我为什么，否则两路电源碰一块儿，那后果…
问：为什么我的新配电柜运行一段时间就频繁跳闸？
答：八成是热磁脱扣器被高温烤得特性漂移了。检查一下柜内温度，如果超过40℃，赶紧加风扇或改布局。有些新手图省事，把几个大功率接触器紧挨着放，那热量，不跳才怪。还有，电缆接头松动也会发热，紧一遍螺栓，用热成像仪扫一遍。实在不行，跟厂家要脱扣曲线，核算一下整定值。
二、电缆选型：载流量表不是万能的

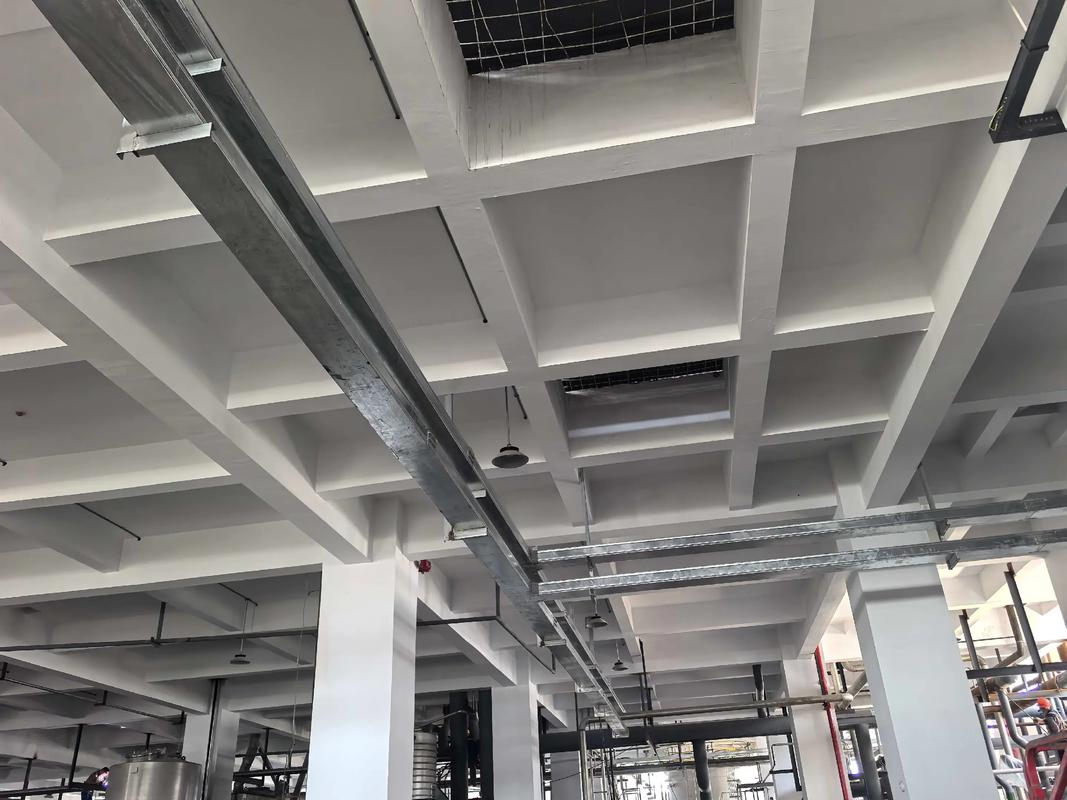

说到电缆，很多人捧着设计手册上的载流量表当圣旨。醒醒吧！手册给的数值是特定条件下——环境温度30℃、单根敷设。可现场呢？桥架里密密麻麻挤了十几根，夏天温度飙到50℃，载流量得打六折！我见过最离谱的设计，200kW电机用95mm²电缆，长度300米，启动瞬间压降超过15%，设备带不起来，施工完了才发现，最后全部扒掉重放，损失上百万。💡教训：距离一旦超过100米，必须核算压降，尤其是变频器驱动的电机，还要考虑谐波导致的额外发热。
还有矿物绝缘电缆，防火性能是好，可接头贵得离谱，而且弯折半径大，在小空间里根本施展不开。有些商业地产设计硬抄工业做法，最后成本超支，被老板骂得狗血淋头。合理选型，得综合环境、长度、敷设方式、成本，而不是简单选个粗的完事。
问：电气设计软件Eplan和SolidWorks Electrical哪个更适合工厂设计？
答：说实话，Eplan做原理图和柜内布置确实专业，数据库强大，自动生成端子表，但学习曲线陡得让人想砸电脑，而且正版授权贵。SolidWorks Electrical跟机械设计集成得好，如果你公司已经是SolidWorks全家桶，用它更顺，3D布线模拟可以避免干涉。不过话说回来，小项目用CAD也够，关键是你得懂设计逻辑，软件只是工具。我见过用CAD画图的大牛，系统跑得比用Eplan的愣头青稳多了。所以，别迷信软件，先把规范吃透。
三、接地系统：被忽视的保命符

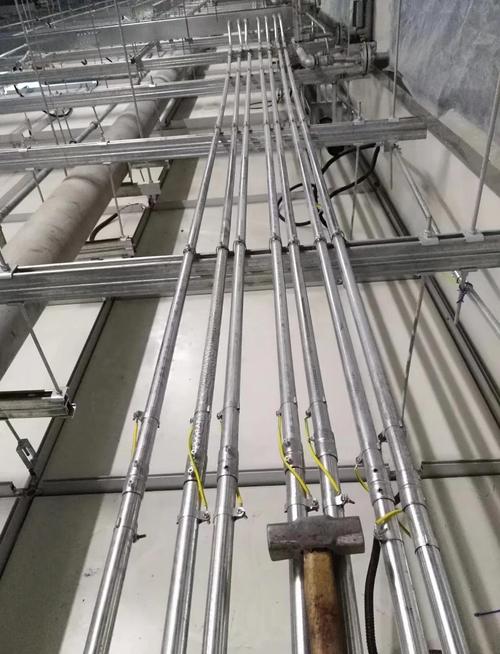

干了这么多年，最怕的就是接地出问题。某厂全套进口设备，投产半年电死两人——查下来，接地电阻高达10Ω，故障电流不足以快速跳闸，保护电器成了摆设。❗地线不是接上就完，要测阻值！TN-S系统，PE线不许断，不许加开关，可检修工为查故障顺手就拆了，这种事故我至少听过三次。还有防静电接地，电子厂房里没有单独设立静电接地网，结果芯片击穿率奇高，查了半年才找到原因，损失几千万。
潮湿环境、防爆区域，接地电阻要求更严，需小于1Ω。做设计的，每次提接地要求，施工队总嫌麻烦，说“差不多就行”，但这是生命线啊，寸步不能让！✅ 务必在设计说明里写死：接地极类型、埋深、间距，以及测试点的位置。现场验收时，带上接地电阻测试仪，亲眼看到数据合格才算数。
问：工厂里TN-C-S系统能改成TN-S吗？
答：能改，但要在进线处做重复接地，之后N线和PE线必须严格分开，绝不能再混用。最常犯的错误是，改完以后，后面某个配电箱又把N和PE接在一起，这等于白改，反而引入杂散电流，腐蚀管道。改造前一定要用钳形表测测原系统杂散电流，确认有没有问题。切记：N线带电，PE线平时不带电，这是基本原则。
电气设计，说到底是个良心活儿。图纸上少画一道线，现场可能多一条人命。写得随意，但句句血泪。希望新手少走弯路，老手看了会心一笑。就这些吧，该去改图了。
