一个反直觉的翻车现场
公差标注：别让数字骗了你
很多人以为公差就是查表填数，呵，天真。 去年一个高速转轴项目，轴承位公差按H7/g6配合给了，理论间隙完美。结果跑起来不到两百小时，轴承烧了。拆开看，轴颈表面一圈微动磨损的凹坑，触目惊心。
💡 问：不是说间隙配合吗？怎么还微动磨损了？
答：问题出在载荷方向和配合公差的选择逻辑上。这个转轴承受的是交变径向载荷，而且还有轻微冲击。H7/g6在静态下是间隙配合，但高速旋转时，轴的热膨胀比轴承内圈快，间隙直接变成过盈——可这是局部过盈，载荷一波动，接触面就发生极小幅的相对滑动，于是微动磨损来了。后来改成锥度配合加液压安装，并特意把轴肩圆角加大了一倍，至今没再烧过轴承。
答：问题出在载荷方向和配合公差的选择逻辑上。这个转轴承受的是交变径向载荷，而且还有轻微冲击。H7/g6在静态下是间隙配合，但高速旋转时，轴的热膨胀比轴承内圈快，间隙直接变成过盈——可这是局部过盈，载荷一波动，接触面就发生极小幅的相对滑动，于是微动磨损来了。后来改成锥度配合加液压安装，并特意把轴肩圆角加大了一倍，至今没再烧过轴承。
结构的‘呼吸’与应力陷阱

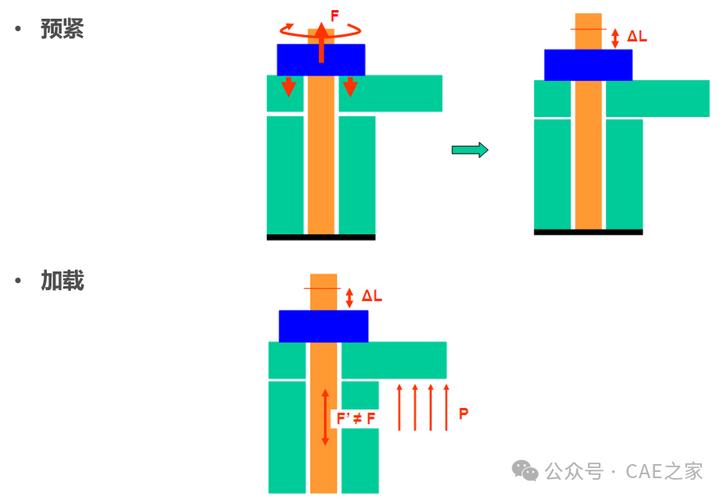

聊个更隐蔽的——结构的热变形与装配应力交织产生的‘呼吸效应’。 有一回，一个铝合金壳体，内部装精密齿轮。设计时有限元分析做得漂漂亮亮，温升后变形量在几张μ以内。可实际装机后，齿轮噪声大得吓人，拆开发现齿面有偏载接触斑。一群人查了三天，最后发现：壳体固定螺栓的拧紧力矩，导致局部变形居然比热变形还大！螺栓孔位在铸造时加了个小小的加强筋，却没想到这个筋在拧紧时把力传到了一个微妙的位置，让轴承座孔变成了椭圆。
💡 问：这种问题在设计阶段能预判吗？单纯靠经验？
答：预判可以，但需要跳出线性思维。单纯靠经验容易栽跟头，因为经验有边界。我的做法是：把装配工况也纳入仿真，给螺栓施加预紧力，甚至模拟垫片蠕变。另外，关键位置留工艺定位销，哪怕量产不用，试制阶段也能帮你快速诊断变形源。有个更土但有效的法子——在壳体上贴应变片，实测拧紧前后的变形，数据不会骗人。说实话，很多有限元分析忽略螺栓预紧力，简直就是在耍流氓。
答：预判可以，但需要跳出线性思维。单纯靠经验容易栽跟头，因为经验有边界。我的做法是：把装配工况也纳入仿真，给螺栓施加预紧力，甚至模拟垫片蠕变。另外，关键位置留工艺定位销，哪怕量产不用，试制阶段也能帮你快速诊断变形源。有个更土但有效的法子——在壳体上贴应变片，实测拧紧前后的变形，数据不会骗人。说实话，很多有限元分析忽略螺栓预紧力，简直就是在耍流氓。
材料：你以为你以为的就是你以为的？
讲个哭笑不得的事儿。一个夹具，用了S45C，调质处理。图样要求硬度HRC28~32。来料硬度检测合格，可焊个定位块上去，焊缝边上裂了！所有人都蒙了。送检化学成分，碳含量其实在S45C范围，但锰含量偏低，导致淬透性下降，表面硬度合格，心部根本没淬透，结果焊接热影响区产生超高硬度马氏体，冷却快，一拉就裂。 材料批次差异，真要命。尤其小钢厂出来的东西，化学成分波动能让你怀疑人生。现在重要零件我都要求供货方提供炉号，并对每批次进行入厂光谱分析。别省那几百块检测费，比后期打官司划算。 还有非金属夹杂物。轴承钢的寿命，说穿了就是一场夹杂物的游戏。你千辛万苦优化了接触几何，一个A类夹杂物就能把理论寿命打骨折。以前看国外图纸上标‘真空脱气处理’，觉得多此一举，后来自己碰上一次早期剥落，金相下看到串状氧化物，才老实了。 最后扯一句安装——机械设计不是画完图就完了。你得想象装配工站在产线前，手忙脚乱的样子。螺栓好不好打？密封圈会不会装反？有个产品，沉头孔深了0.5mm，螺栓头凸出，客户打死不收货。不是功能问题，就是膈应。你设计时觉得‘差不多’，在别人眼里可能就是‘不专业’。 机械设计，终究是门忏悔的艺术。入行越久，越觉得敬畏每一个细节。那些看似枯燥的标准、规范，背后全是前辈们用真金白银换来的事故。下次在CAD里拉伸出那个沉头孔时，多停一秒钟，问问自己：这0.5mm，真的无所谓吗？
