2026-08-05 23:04:57 作者：网编
分类：文章
搞了十几年粉体加工，最怕听到的一句话就是——‘这套磨粉机能磨到多少目？’ 问的人一脸真诚，回答的人却满心无奈。为什么呢？因为目数这玩意儿，从来不是衡量磨粉效果的唯一尺子。真要是只看一个数字，那可就掉坑里了。
我2008年在河北一家滑石粉厂调试设备，客户指着样品说：‘我要800目，白度95以上。’ 结果我们折腾了三个月，产能死活上不去。最后发现他拿来对比的样品，粒度分布窄得离谱，D50和D97相差不到2微米——那是实验室分级出来的效果，批量生产根本做不到。后来换了一套思路，才勉强达标。这事儿让我记到现在。
💡 雷蒙磨的江湖地位与尴尬现状
雷蒙磨，很多老厂还在用。结构简单，维护方便，便宜。但它的缺点也明显——细度上不去，能耗却下不来。说实话，要是你的产品指标在200目以下，而且附加值不高，雷蒙磨仍然是个稳妥的选择。不过话说回来，现在环保查得严，那种开放式系统扬尘太大，好多地方不让用了。

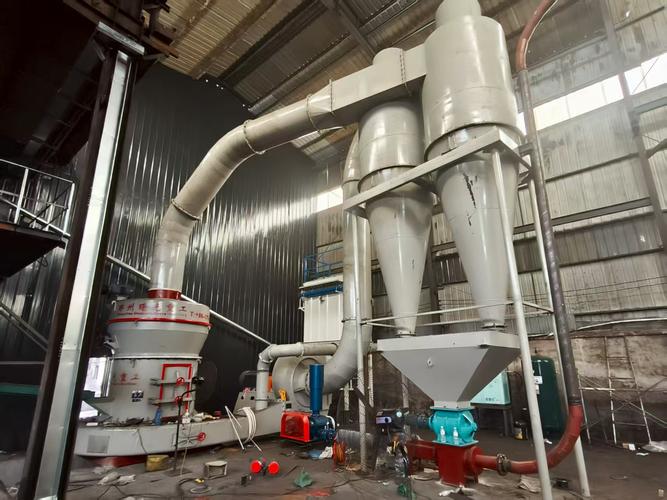

工业雷蒙磨车间现场粉尘示意
记得有个做重钙的小老板，非要把雷蒙磨改成闭路循环，花了几十万改造，完了发现产能掉了15%。他懊恼得直拍大腿：“早知道直接上环辊磨了！” 可当时谁劝他都不听。人有时候就是这样，舍不得旧设备，最后反而花冤枉钱。
问：雷蒙磨能不能用来磨硬质物料，比如石英砂？
答：能是能，但磨损超乎你的想象。铲刀和磨辊两个月就得换，成本算下来比买一台小型立磨还贵。所以除非你有长期稳定的低价耐磨件渠道，否则真不建议。❗ 我们算过一笔账，硬度超过莫氏5的物料，上雷蒙磨的综合成本比立磨高出30%以上，完全不划算。
💡 立磨是真香，但别跟风上
这几年立磨在国内火得一塌糊涂，尤其做石灰石脱硫粉的，感觉不上台立磨都不好意思跟同行打招呼。立磨能效高，单机产能大，稳定性也好。可是——我见过太多盲目上立磨然后叫苦不迭的案例。
立磨对物料含水率很敏感。有一家湖南的电厂，进场石灰石含水量一超过8%，磨机就开始振动，频繁跳停，堵料堵到怀疑人生。他们不得不额外加一套烘干系统，投资又添了一百多万。当初要是老老实实弄台欧版磨，这些麻烦可能都没有。
工业立磨生产线全景布局图
问：立磨对比球磨，到底能省多少电？
答：这个真得看物料。拿常见的方解石磨细至325目为例，立磨系统电耗大约28-32度/吨，同细度的球磨机要45度以上。但如果你只磨到200目，差距会缩小。还有，立磨的初期投资比球磨高，维护也比想象中的精细——磨辊轴承一旦进粉，维修费够买辆小汽车。所以别光听销售吹，自己算清楚全生命周期成本。
💡 超细磨粉，到底是技术活还是烧钱游戏？
十多年前，国内能稳定生产1250目以上粉体的厂家寥寥无几。现在呢？动辄要求2000目、3000目，甚至纳米级。但超细磨粉绝不是把颗粒碾得更碎那么简单，它背后牵扯分级、分散、改性等一系列复杂工艺。
我亲眼见过一个做硅微粉的项目，投了一整套气流粉碎+精密分级，结果生产出来的粉体比表面积忽大忽小，下游客户反复投诉。查了几个月才找到根儿——压缩空气含水量超标，导致团聚。就这么一个小疏忽，差点毁了整个项目。所以，想进入超细粉体领域，技术储备比资金更重要。✅ 一定要先做好小试和中试，摸透粉体的理化特性，再谈放大。

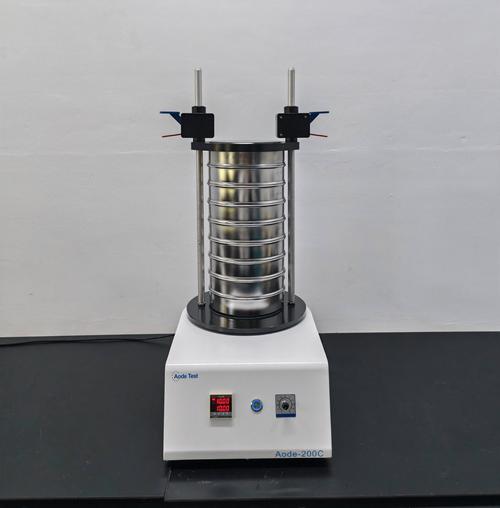

超细粉体粒度分布检测仪器图
问：环辊磨和气流磨，做超细粉怎么选？
答：环辊磨适合莫氏硬度5以下的非金属矿，细度一般做到1250目，成本低；气流磨可以做更细，甚至纳米级，但能耗极高。举个例子，加工方解石1500目，环辊磨电耗大约500度/吨，气流磨要翻倍。如果你的粉体不追求极高的纯度（气流磨无介质污染是优势），环辊磨性价比高得多。💡 现实中很多厂是先环辊磨粗磨，再用气流磨精磨，两条腿走路。
讲了这么多，其实就一个体会：工业磨粉没有万能设备，只有最合适的工艺组合。参数是死的，物料是活的。下次再有人只跟你谈目数，建议你先让他把样品寄过来，上机实磨一下，数据出来比什么都踏实。毕竟，纸上得来终觉浅，磨损的磨辊和电费单不会骗人。
——一个磨粉老兵的碎碎念。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：工业磨粉：那些年我们踩过的坑与高效工艺实战
文章链接：https://www.zystgy.cn/a/56344
