说实话，搞设备这么多年，我最怕客户上来就问：“你们家最好的密封件是哪个？” 这问题跟问“什么药能治所有病”一样荒谬。没有最好的密封，只有最合适的密封。是吧？温度、压力、介质、法兰形式、螺栓预紧力……变量太多，一个参数没对上，就可能出篓子。比如说，你把用在普通水泵上的石墨缠绕垫，直接挪到导热油系统里——高温一冲，垫片里的石墨氧化成了灰，密封失效就在一瞬间。别问我怎么知道的，年轻时交过学费。❗ ## 工况三要素：别只看压力温度 好多工程师选型就看两个数：多少公斤压力，多少度。太粗糙了。其实介质才是最阴险的变量。有些化学品，对橡胶的溶胀效应恐怖得很。一个丁腈橡胶O型圈，掉进苯里，没一会儿就肿成一团烂泥。✅ 所以必须查相容性表。不过话说回来，工况还分稳态和瞬态呢。系统开停车时的压力冲击、温度循环，这些动态载荷才是密封件的杀手。💡 交变应力导致蠕变松弛，螺栓预紧力不知不觉就没了，泄漏悄然而至。 问：为什么我的密封圈明明选对了材料，用不了多久还是会漏？

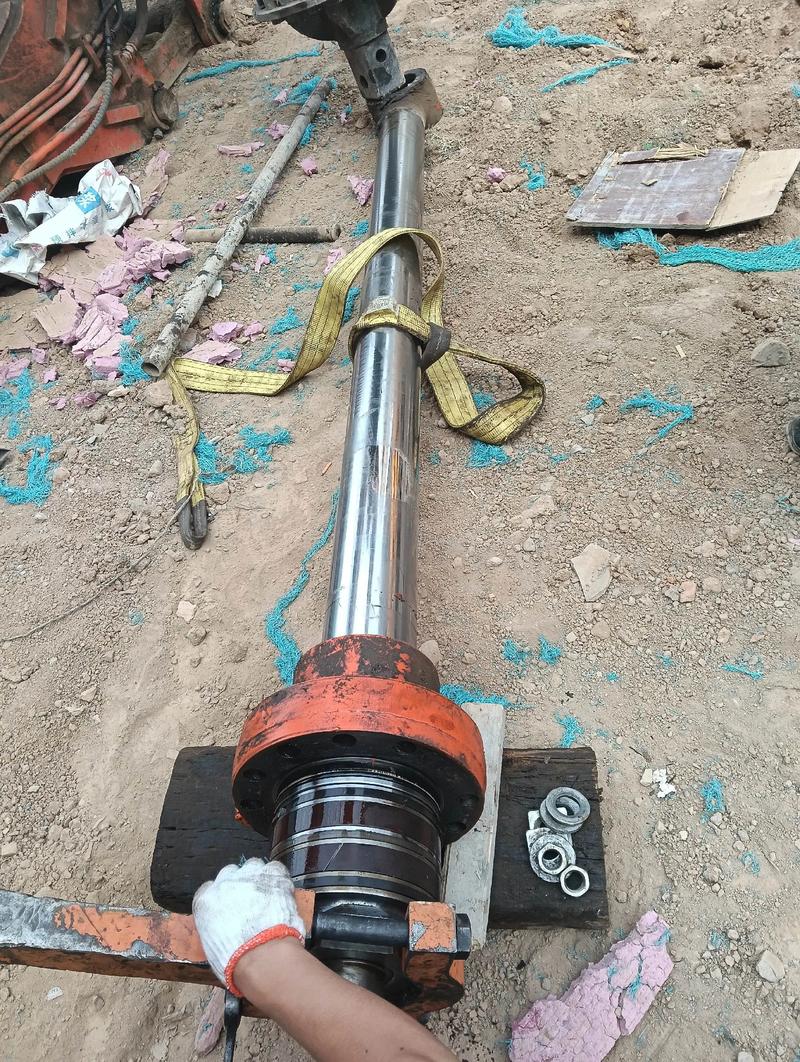

答：八成是安装的时候拧歪了，或者沟槽尺寸有偏差。O型圈对沟槽的填充率特别敏感，填充率过大，装配时就被切边；填充率过小，压缩量不足。还有，润滑不好，干装导致密封圈扭曲，也是常见原因。所以，除了设计，安装和细节往往比密封件本身更关键。

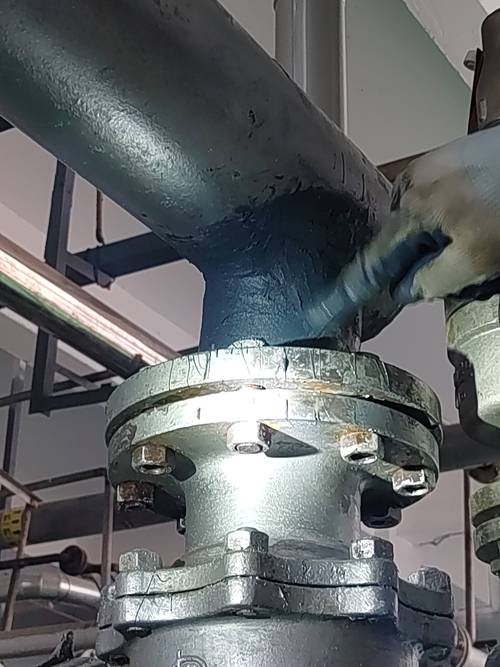

另一个坑：法兰面。密封垫片没毛病，螺栓也打紧了，还是漏——拿尺子一量，法兰面变形了，平面度差了零点几毫米。尤其在高温设备上，法兰热变形是常事。这时候就得考虑用柔性石墨复合垫片或者金属包覆垫，它们对法兰面的补偿能力更强。说白了，密封是个系统工程，垫片只是其中一个零件。 ## 新材料？听听就好，实验数据才是王道 每年展会上都能看到吹得天花乱坠的新材料：什么纳米改性聚四氟乙烯，什么超高温弹性体……听着都厉害。但我这人比较轴，只认真实的工况模拟数据。实验室小样测试和实际运行能一样吗？那差别大了去了。有一次，供应商送来一款“耐温400度”的新型橡胶，我直接丢进高压釜里试，不到两小时，密封件就开始降解，冒出酸味。🤦 所以现在学乖了，任何新材料，先做长时间浸泡试验和热老化试验，再拿到中试装置上跑几个月。工业现场，就得这么保守。 问：非金属垫片和金属垫片，到底怎么选？

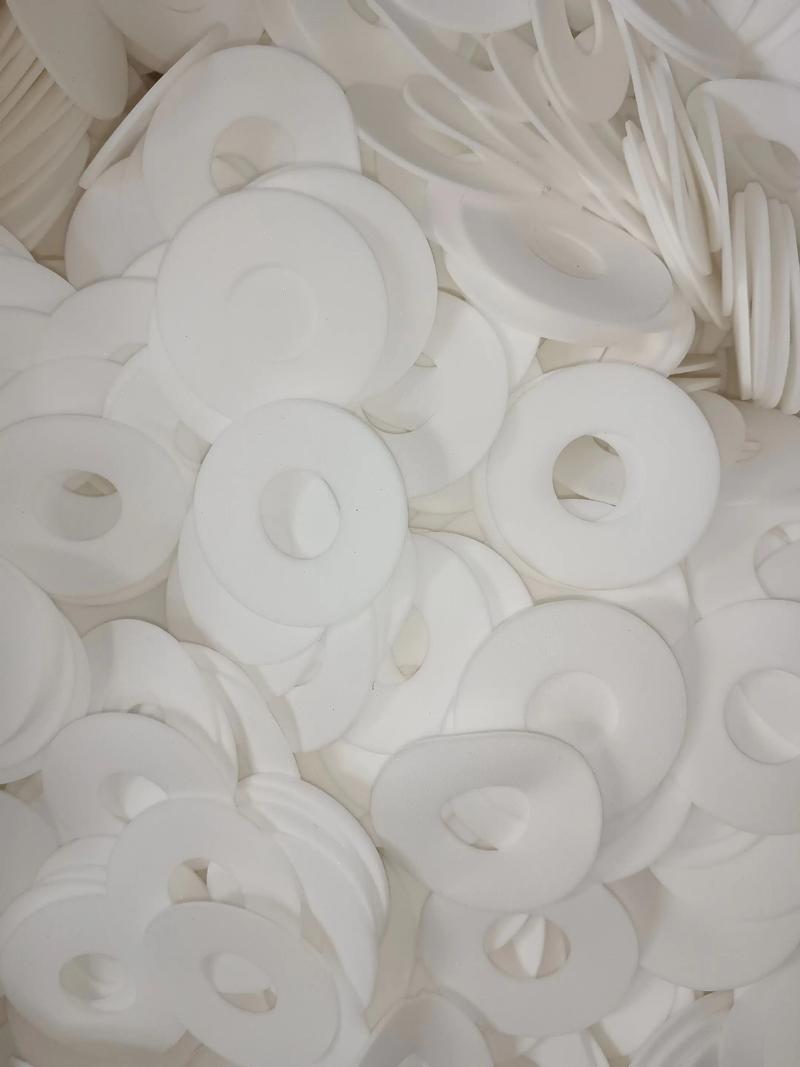

答：简单来说，低压低温、非关键场合用非金属（像橡胶板、聚四氟乙烯），成本低，安装方便。但上了高压高温，或者有剧毒、易燃的介质，必须上金属垫片或半金属垫片，比如齿形垫、八角垫、金属缠绕垫。它们的泄漏率能低到零逸散标准。不过金属垫片对法兰的密封面精度要求极高，而且不能重复使用，这事先得想好。 另外，很多人忽略了一点：垫片的回弹率。压力波动时，垫片要能跟着反弹，死死堵住缝隙。石墨缠绕垫的回弹率就不如金属齿形垫。选型时别光看初始密封能力，看看压缩回弹曲线，那里面藏着真相。 ## 密封失效？先查螺栓力 这几年参与过不少泄漏事故分析，发现一个规律：六七成的问题出在螺栓预紧上。要么预紧力不够，要么预紧不均匀。有个电厂的主蒸汽管道法兰，用液压扳手打螺栓，但操作工没按星形顺序分多步上紧，结果一边紧一边松，垫片被压偏了，开车后直接漏蒸汽。❗后来改用超音波螺栓应力检测仪，在线监测预紧力，才解决问题。所以，搞密封，螺栓是灵魂，垫片是躯体。 最后再说回成本。很多企业买密封件使劲压价，却对安装和维护完全不上心。一个几百块的垫片，没装好导致上百万的停工损失，这账怎么算都划不来。我的观点一向明确：密封的投入不是成本，而是保险。一旦泄漏，什么环保罚款、停产损失、甚至安全事故，哪个都比密封件本身贵几个数量级。所以，别省那个钱，把功夫下在选型、安装、维护上，这才是正道。
